El temporizador 555 es uno de los circuitos integrados más versátiles y populares en el mundo de la electrónica. En este tutorial, te introduciremos al funcionamiento y aplicaciones de este impresionante componente, que ha sido utilizado en una amplia gama de proyectos y dispositivos. ¡Prepárate para descubrir las infinitas posibilidades que el IC del temporizador 555 tiene para ofrecerte!
En esta publicación de blog presentamos el circuito integrado (IC) del temporizador 555. Descubrirás qué es, qué tres modos diferentes hay y cómo es la asignación de pines.
Temporizador 555 (EN555)

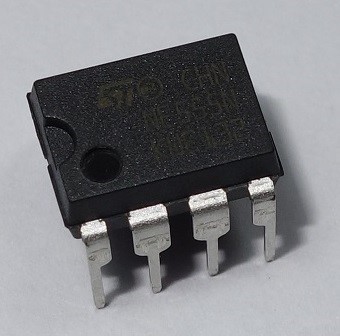

El temporizador 555 es un circuito integrado. Es extremadamente versátil y se puede utilizar para construir muchos circuitos diferentes.
El EN555 se utiliza comúnmente para generar trenes de pulsos continuos. Esta serie de pulsos se puede utilizar, por ejemplo, para hacer parpadear un LED de forma continua.
El temporizador 555 puede funcionar en tres modos diferentes:
- Modo monoestable: Generalmente se utiliza para crear retrasos de tiempo.
- Modo astable: emite una señal de pulso oscilante
- Modo biestable: El temporizador 555 cambia su salida dependiendo del estado de dos entradas.
En este post puedes ver un ejemplo en modo astable.
Configuración de pines
Si estas mirando Hoja de datos del temporizador Google 555Uno de los primeros resultados debería ser una hoja de datos en PDF.

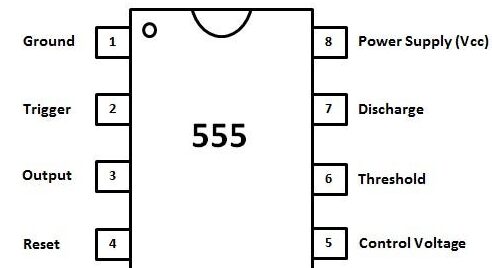

Este es un documento con mucha información, pero a lo que realmente debes prestar atención ahora es al pinout. Aquí está la distribución de pines EN555:
Este IC tiene 8 pines:
- Piso
- Desencadenar
- producción
- Restablecen a los predeterminados
- Control del voltaje
- límite
- descargar
- VCC
En un esquema, el temporizador 555 normalmente se representa de la siguiente manera:
producción
El pin 3 es la salida. Este pasador crea una oscilación. El voltaje es alto, luego bajo, luego alto, luego bajo nuevamente y así sucesivamente (esto se llama modo astable).
Modo astable

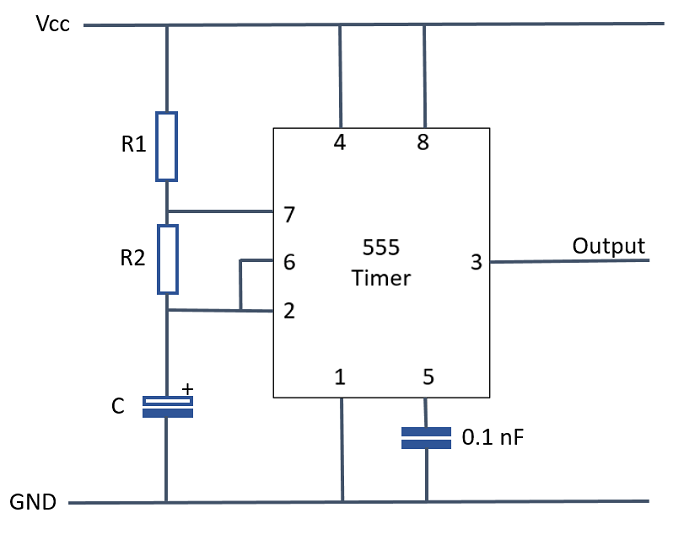

Para que el temporizador 555 funcione en modo estable, debes cablear tu circuito de esta manera:
La frecuencia de oscilación se puede ajustar cambiando los valores de las resistencias R1 y R2 y la capacidad del condensador C.
La frecuencia se puede calcular mediante la siguiente expresión:
Con el voltaje de salida proveniente del pin 3 puedes controlar cualquier cosa que quieras (por ejemplo, un LED, un altavoz, un motor, etc.).
Parpadeo de un LED con el temporizador 555
En esta sección, hará parpadear un LED usando el temporizador 555 en modo estable. Entonces solo necesitamos agregar un LED a la salida del circuito anterior.

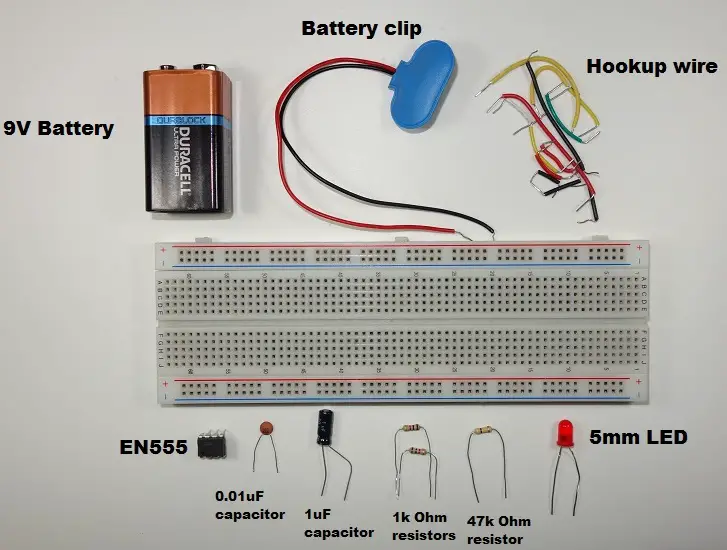

Componentes necesarios
Estos son los componentes que necesitas:
- batería de 9v
- Clip de batería
- tablero de circuitos
- EN555:
- LED rojo
- Resistencia 2× 1kΩ
- Resistencia de 470kΩ
- Condensador de 0,01 uF (no polarizado)
- Condensador de 1 uF (electrolítico)
- Cables de puente
Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!
diagrama de circuito

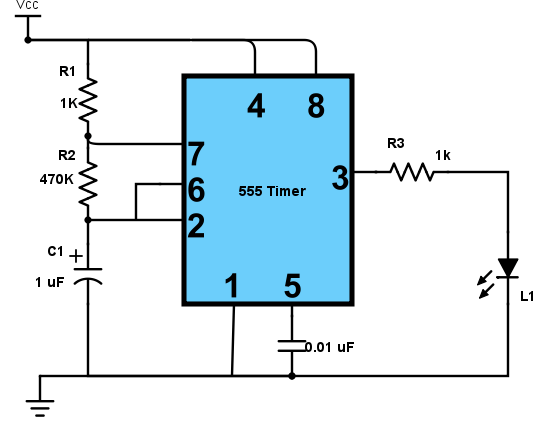

Este es el diagrama del circuito:
Cableado del circuito

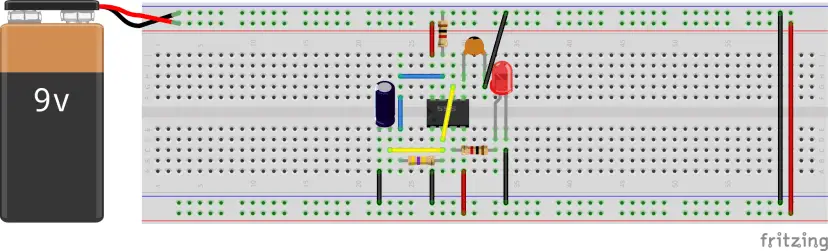

Puede seguir el esquema anterior o el esquema de la placa de pruebas a continuación. Finalmente, enciende tu circuito conectando la batería a tu placa:
Al final, su LED debería parpadear así:
Nota: Reemplace su capacitor electrolítico de 1 µF con otro capacitor de menor capacidad y observe cómo el LED parpadea a una velocidad diferente. A valores de capacitancia más bajos, la frecuencia de parpadeo aumenta.
Envolver
Espero que hayas aprendido algo nuevo hoy y hayas encontrado útil esta explicación.
Si quieres aprender más sobre los conceptos básicos de la electrónica o quieres iniciarte en el mundo de la electrónica, no dejes de visitar nuestro Libro electrónico “Electrónica para principiantes”.
¡Gracias por leer!
Introducción al IC del temporizador 555 – Tutorial
En esta publicación del blog, vamos a introducir el Circuito Integrado (IC) del Temporizador 555. Explorarás qué es, los tres modos diferentes y su distribución de pines.
Temporizador 555 (EN555)
El temporizador 555 es un circuito integrado extremadamente versátil que se puede utilizar para construir muchos circuitos diferentes. El EN555 se usa generalmente para generar series continuas de pulsos. Estas series de pulsos te permiten hacer parpadear continuamente un LED, por ejemplo.
EN555
El temporizador 555 puede operar en tres modos diferentes:
- Modo monoestable: utilizado generalmente para crear retardos de tiempo.
- Modo astable: genera una señal de pulso oscilante.
- Modo bistable: el temporizador 555 cambia su salida dependiendo del estado de dos entradas.
En este artículo, verás un ejemplo en modo astable.
Distribución de Pines

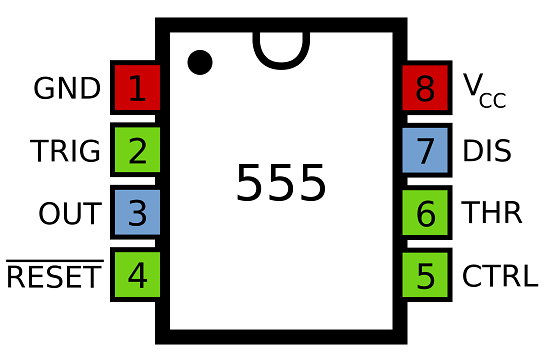

Si buscas en Google hoja de datos del temporizador 555, uno de los primeros resultados debería ser una hoja de datos en PDF. Este es un documento con mucha información, pero lo que realmente necesitas prestar atención en este momento es la distribución de pines EN555:
Este IC tiene 8 pines:
- Ground
- Trigger
- Output
- Reset
- Control Voltage
- Threshold
- Discharge
- VCC
En un diagrama de circuito, generalmente el temporizador 555 se representa de la siguiente manera:
Salida
El Pin 3 es la salida. Este pin genera una oscilación. El voltaje es alto, luego bajo, luego alto de nuevo y así sucesivamente (esto se llama modo astable).
Modo Astable
Para hacer que el temporizador 555 funcione en modo astable, debes cablear tu circuito de la siguiente manera:
La frecuencia de la oscilación se puede ajustar cambiando los valores de las resistencias R1 y R2 y la capacitancia del capacitor C. La frecuencia se puede calcular usando la siguiente expresión:
Con el voltaje de salida que proviene del Pin 3, puedes controlar lo que desees (como un LED, altavoz, motor, etc.).
LED Intermitente con el Temporizador 555
En esta sección, harás parpadear un LED utilizando el temporizador 555 en modo astable. Así que solo necesitas agregar un LED a la salida del circuito anterior.
Estos son los componentes que necesitarás:
- Batería de 9V
- Clip de batería
- Protoboard
- EN555
- LED rojo
- 2 × resistor de 1kΩ
- Resistor de 470kΩ
- Capacitor de 0.01uF (no polarizado)
- Capacitor de 1uF (electrolítico)
- Cables de puente
Puedes seguir el esquema anterior o seguir el diagrama del protoboard a continuación. Finalmente, enciende tu circuito conectando la batería a tu protoboard:
Al final, deberías ver que tu LED parpadea como se muestra en la imagen:
Nota: reemplaza tu capacitor electrolítico de 1uF con otro capacitor que tenga una menor capacitancia y verás que el LED parpadea a una velocidad diferente. Con valores de menor capacitancia, la frecuencia de destello aumenta.
Conclusión
Espero que hayas aprendido algo nuevo hoy y que hayas encontrado esta explicación útil. Si deseas saber más sobre conceptos básicos de electrónica o si deseas adentrarte en el mundo de la electrónica, asegúrate de consultar nuestro eBook de Electrónica para Principiantes
¡Gracias por leer!
