Máquina clasificadora automática – proyecto de estudiante de mecatrónica

Esta máquina fue creada como proyecto estudiantil para la asignatura Diseño y CAD en la Facultad de Ingeniería Mecánica de Skopje por un equipo de cinco estudiantes.
Es una máquina que clasifica dos tipos de placas. Una de las placas tiene agujeros, las otras no. Nuestra tarea era desarrollar una máquina que clasificara automáticamente estas placas. Lanzamos esta solución que de hecho ganó el primer lugar entre otras 25 máquinas.

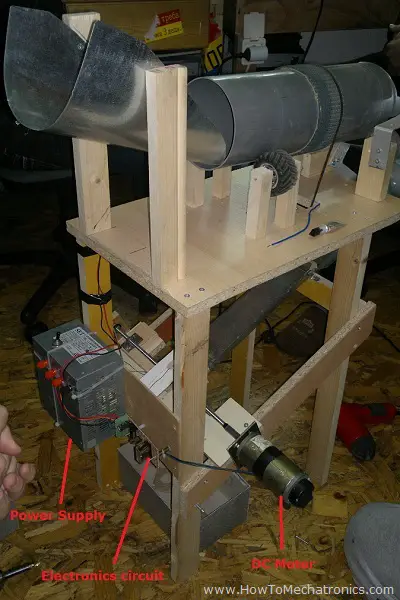

Cómo funciona

Así funciona la máquina clasificadora automática:

• Las placas se introducen manualmente en la máquina.

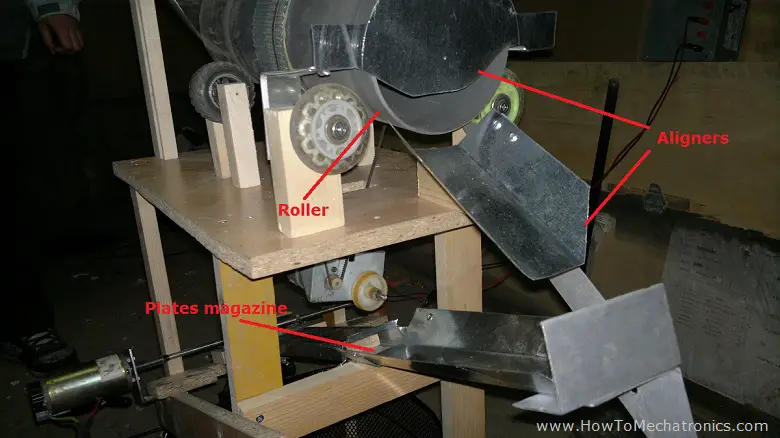

• El rodillo alinea las placas para que caigan en el cargador de placas una a la vez.

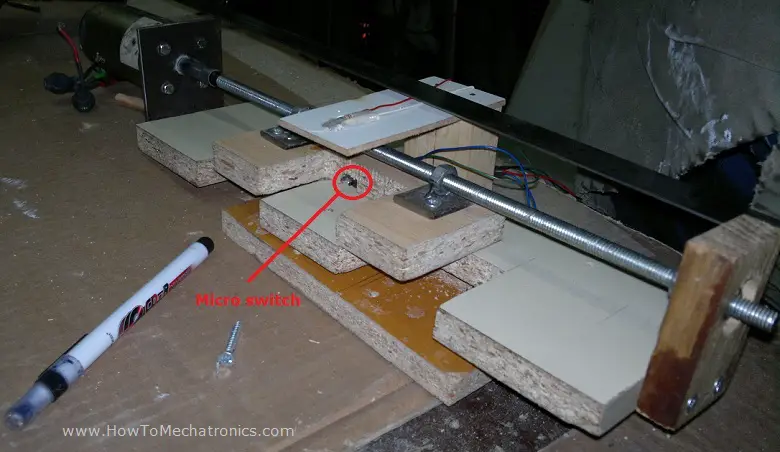

• Cuando la placa llega al fondo del clasificador, activa un microinterruptor.
• Cuando el interruptor está encendido, el LED se enciende.

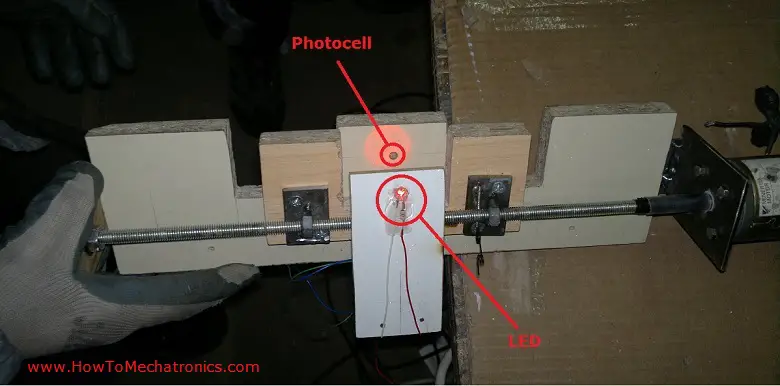

• Si la placa tiene un agujero, la fotocélula recibe más luz y el motor gira hacia un lado.
• Si la placa no tiene agujero la fotocélula recibe menos luz y el motor gira hacia el otro lado.

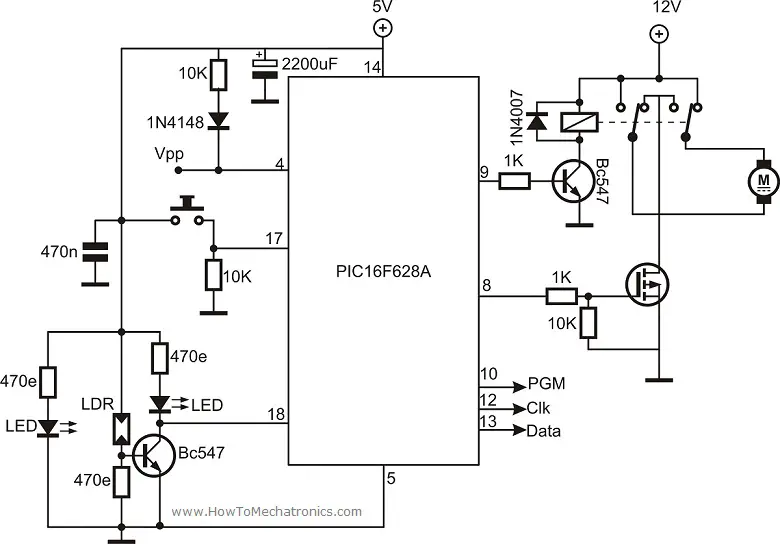

diagrama de circuito

La>

Código fuente

/********************************************************************************/
/* Mechatronic Design Team */
/* Proekt po Konstruiranje i CAD */
/* "Dizajn i razvoj na nov ured za razdeluvanje na dva tipa plocki" */
/* */
/* */
/* */
/* Mikrokontroler: PIC16F628A */
/* Oscilator: Interen na 4MHz */
/* */
/* Dekemvri, 2012, Skopje */
/********************************************************************************/
void left () {

RB2_bit = 1; //motorot pocnuva da se dvizi na levo
delay_ms (500); // motorot se dvizi do krajna leva polozba
delay_ms (500);
delay_ms (500);
delay_ms (500);
PORTB = 0x00; //koga ke stigne do krajnata leva polozba se gasi
delay_ms (200); //vreme za kocenje na motorot
RB3_bit = 1; //se aktivira relejot za promena na nasokata
delay_ms (20);
RB2_bit = 1; //motorot pocnuva da se dvizi desno
delay_ms (500); //sredna pozicija na motorot
delay_ms (500);
delay_ms (500);
delay_ms (500);
PORTB = 0x00; //motorot se gasi koga ke dojde do sredina
delay_ms (150); //vreme za kocenje na motorot
}

//////////////////////////////////////////////////////////////////////////////

void right () {
RB3_bit = 1; //Se uklucuva relejot za promena na nasoka na motorot
delay_ms (30);
RB2_bit = 1; //motorot pocnuva da se dvizi desno
delay_ms (500);
delay_ms (500);
delay_ms (500);
delay_ms (500); //motorot se dvizi do krajna desna polozba
PORTB = 0x00; //koga ke stigne do krajna desna polozba se gasi
delay_ms (200); //vreme za kocenje na motorot
RB2_bit = 1; //motorot pocnuva da se dvizi levo
delay_ms (500); //sredna pozicija na motorot
delay_ms (500);
delay_ms (500);
delay_ms (500); //sredna pozicija na motorot
PORTB = 0x00; //motorot se gasi koga ke dojde do sredina
delay_ms (150); //vreme za kocenje na motorot
}

//////////////////////////////////////////////////////////////////////////////

void main() { //pocetok na glavna programa
TRISB = 0x00; //PORTB Izlezi
TRISA = 0xff; //PORTA Vlezovi
CMCON = 0x07; //gasenje na komparatori
do {
delay_ms (50);
PORTB = 0x00;
if (PORTA.b0==1) { //dali ima kocka?
delay_ms (100);
if (PORTA.b1==0) { //dali ima otvor?
left (); } //ako ima otvor dvizi se levo
else (right ()); }} //ako nema dvizi se desno
while (1); }Code language: Arduino (arduino)
