¿Qué es un condensador y cómo funciona? – Física y aplicaciones
En este artículo vamos a explorar qué es un condensador, cómo funciona y algunos ejemplos básicos de aplicaciones. Los condensadores son uno de los componentes pasivos básicos que utilizamos en electrónica, junto con resistencias e inductores.
¿Qué es un condensador?

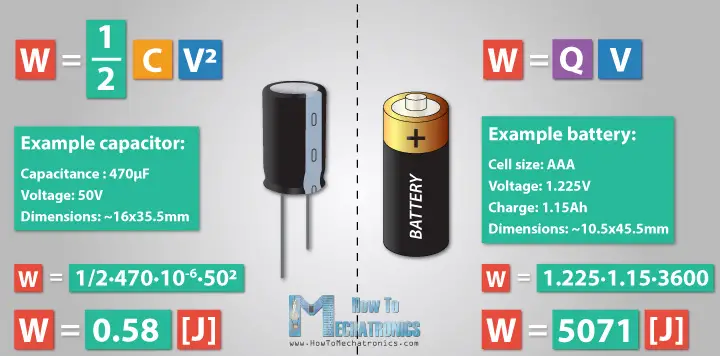

Un condensador es un dispositivo capaz de almacenar energía en forma de carga eléctrica. En comparación con una batería del mismo tamaño, un condensador puede almacenar una cantidad mucho menor de energía, aproximadamente 10,000 veces menos, pero es lo suficientemente útil para muchos diseños de circuitos.
Construcción de un condensador

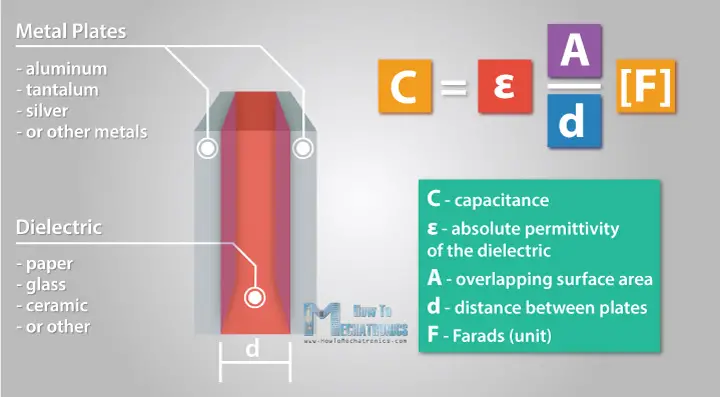

Un condensador consta de dos placas metálicas, separadas por un material aislante llamado dieléctrico. Las placas son conductoras y generalmente están hechas de aluminio, tantalio u otros metales, mientras que el dieléctrico puede estar hecho de cualquier tipo de material aislante como papel, vidrio, cerámica o cualquier cosa que obstruya el flujo de corriente.
La capacitancia de un condensador, medida en faradios, es directamente proporcional al área superficial de las dos placas, así como a la permitividad ε del dieléctrico, mientras que la menor distancia entre las placas produce una mayor capacitancia. Dicho esto, ahora veamos cómo funciona un condensador.
¿Cómo funciona un condensador?

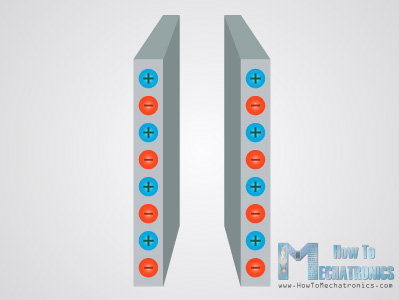

Primero, podemos notar que un metal típicamente tiene una cantidad igual de partículas cargadas positiva y negativamente, lo que significa que es eléctricamente neutral.
Si conectamos una fuente de alimentación o una batería a las placas metálicas del condensador, una corriente intentará fluir, o los electrones de la placa conectada al polo positivo de la batería comenzarán a moverse hacia la placa conectada al polo negativo de la batería. Sin embargo, debido al dieléctrico entre las placas, los electrones no podrán pasar a través del condensador, por lo que comenzarán a acumularse en la placa.
Después de una cierta cantidad de electrónica acumulada en la placa, la batería tendrá una energía insuficiente para empujar nuevos electrones a entrar en la placa debido a la repulsión de esos electrones que ya están allí.
En este punto, el condensador está realmente completamente cargado. La primera placa ha desarrollado una carga neta negativa, y la segunda placa ha desarrollado una carga positiva neta igual, creando un campo eléctrico con una fuerza de atracción entre ellas que mantiene la carga del condensador.
Principio de funcionamiento del dieléctrico del condensador
Veamos cómo el dieléctrico puede aumentar la capacitancia del condensador. Un dieléctrico contiene moléculas que son polares, lo que significa que pueden cambiar su orientación basándose en las cargas de las dos placas. Por lo tanto, las moléculas se alinean con el campo eléctrico de manera que permiten que más electrones sean atraídos a la placa negativa, al tiempo que repelen más electrones de la placa positiva.
Una vez que está completamente cargado, si quitamos la batería, mantendrá la carga eléctrica durante mucho tiempo, actuando como almacenamiento de energía.
Si acortamos los dos extremos del condensador a través de una carga, empezará a fluir una corriente a través de la carga. Los electrones acumulados en la primera placa comenzarán a moverse a la segunda placa, hasta que ambas placas vuelvan a ser eléctricamente neutras.
Aplicaciones del condensador
Condensadores de desacoplo (bypass)
Los condensadores de desacoplo o bypass son un ejemplo típico. A menudo se utilizan junto con circuitos integrados y se colocan entre la fuente de alimentación y el suelo del CI. Su función es filtrar cualquier ruido en la fuente de alimentación, como ondulaciones de voltaje que ocurren cuando la fuente de alimentación baja su voltaje por un período muy corto o cuando una parte de un circuito se enciende, causando fluctuaciones en la fuente de alimentación. En el momento en que ocurre la caída de voltaje, el condensador actuará temporalmente como una fuente de alimentación, pasando por alto la fuente de alimentación principal.
Convertidor de corriente alterna a corriente continua
Otro ejemplo típico de aplicación son los condensadores utilizados en adaptadores de corriente continua. Para convertir el voltaje de corriente alterna en un voltaje de corriente continua, generalmente se utiliza un rectificador de diodo, pero sin la ayuda de condensadores no podrá hacer el trabajo. La salida del rectificador es una forma de onda. Así, mientras la salida del rectificador aumenta, el condensador se carga, y mientras la salida del rectificador disminuye, el condensador se descarga y de esa manera suaviza la salida de corriente continua.
Filtrado de señales
Otra aplicación ejemplo de los condensadores es el filtrado de señales. Debido a su tiempo de respuesta específico, pueden bloquear señales de baja frecuencia mientras permiten que las frecuencias más altas pasen a través. Esto se utiliza en receptores de radio para sintonizar frecuencias no deseadas y en circuitos de cruce dentro de altavoces, para separar las frecuencias bajas para el altavoz y las frecuencias más altas para el tweeter.
Condensadores como almacenamiento de energía
Un uso bastante obvio de los condensadores es para almacenamiento y suministro de energía. Aunque pueden almacenar considerablemente menos energía en comparación con una batería del mismo tamaño, su vida útil es mucho mejor y son capaces de suministrar energía mucho más rápido, lo que los hace más adecuados para aplicaciones donde se necesita una alta ráfaga de potencia.
Eso es todo para este tutorial, si tienes alguna pregunta, no dudes en hacerla en la sección de comentarios.
