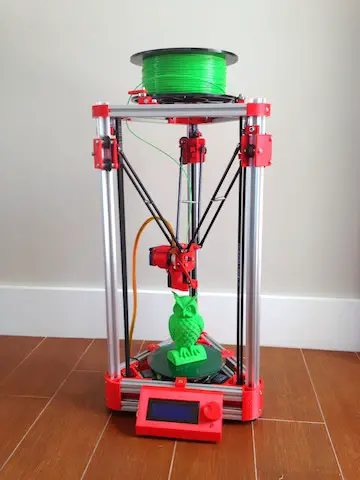

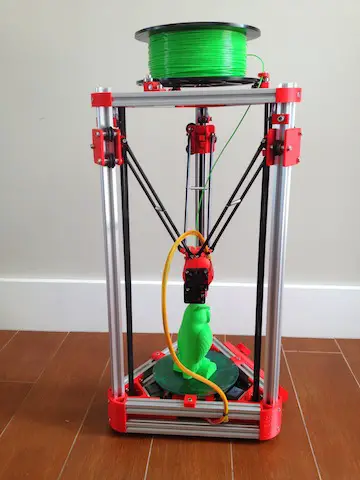

Impresora 3D Mini Kossel con ranura en V
Nada captura más la imaginación que una impresora 3D Delta en acción. El UltiBots Mini Kossel V-Slot es un kit divertido para construir e imprimir. Este kit utiliza un motorreductor PG35L montado directamente en el efector. Nuestra microextrusora es compacta, ligera y probada. Se diferencia de las extrusoras de tubo Bowden porque el filamento se alimenta directamente al HotEnds J-Head. Junto con la extrusión de ranura en V y las ruedas, este kit es sencillo y menos complicado de construir en comparación con las impresoras 3D cartesianas. NOTA: Este kit NO contiene piezas impresas. Debes proporcionar el tuyo propio. Los STL se pueden encontrar en https://github.com/UltiBots/MKVS.
Especificaciones
- Área de impresión de altura completa (XYZ) = 160 mm x 160 mm x 180 mm (6,3″ x 6,3″ x 7,1″)
- Velocidad de impresión utilizable: 150 mm/seg. (7,9 pulgadas/seg.)
- Tolerancia de presión XY: 0,0125 mm (12,5 micras)
- Espesor de capa: 100 – 400 micras dependiendo de la boquilla (0,1 mm – 0,4 mm) (0,004″ – 0,016″)
- Filamento admitido: filamentos de plástico ABS y PLA de 1,75 mm y 3 mm
- Dimensiones totales (Ancho): 320 mm x 360 mm x 615 mm (12,6″ x 14,2″ x 24,2″)
- Peso: 5 kg (11 libras)
- Requisitos de energía: 110 – 220 VCA, viene con cable de alimentación de EE. UU.
- Temperatura máxima de funcionamiento: extrusor de 240°C y cama calentada de 120°C
Este kit Mini Kossel V-Slot utiliza componentes de la más alta calidad, que incluyen:
- Perfiles de aluminio con ranura en V (x3) (OpenBuilds.com)
- Extrusiones de aluminio Misumi (x9)
- Varillas de carbono con tracción por tracción Goodwinds de 0,230″ de diámetro exterior
- Traxxas 5347 termina
- Tuercas en T Misumi
- HotEnds.com J-Head Mk V-BV
- Calentador Kapton de 200 vatios y 12 V
- Fuente de alimentación Wei Hao 12V 29A
- Vidrio de borosilicato Borofloat
- Cinturón Gates GT2
- Motor de microextrusora eMinebea PG35L
- Motores paso a paso Kysan NEMA 17
- Arduino MEGA 2560 V3 + RAMPAS 1.4 (compatible con Taurino)
- Controlador de motor paso a paso Pololu A4988 (compatible con RepRapDiscount)
- Controlador LCD Ultipanel (RepRapDiscount)
- Accesorios de acero inoxidable de McMaster/Fastenal
Este kit también contiene:
- Cableado premontado con funda trenzada

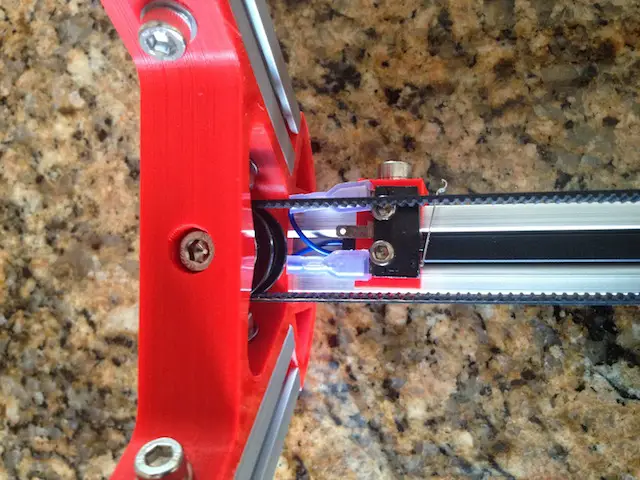

- 3 kits de topes finales
- Conexiones adicionales y tubo retráctil para ajuste individual
- 3 fans
- Cable de alimentación, enchufe, interruptor y cableado.
- Cable USB 2.0
Visita http://www.ultibots.com para kits Mini Kossel V-Slot, MendelMax y UltiMax, piezas impresas, componentes Delta, filamentos, electrónica y más…
Los últimos STL se pueden encontrar aquí https://github.com/UltiBots/MKVS
Ver más diseños de UltiBots http://www.thingiverse.com/UltiBots/designs

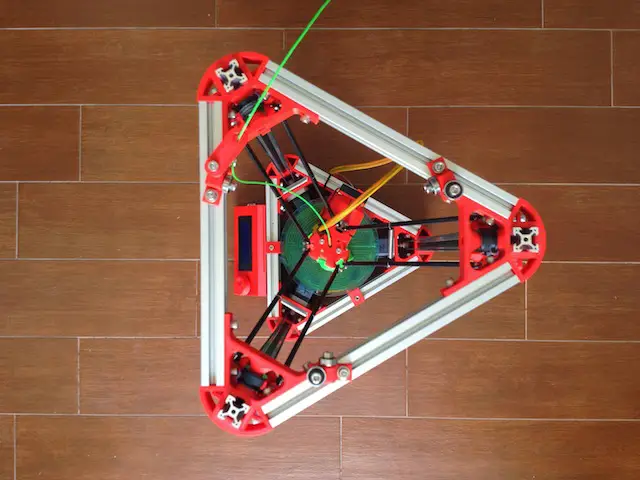

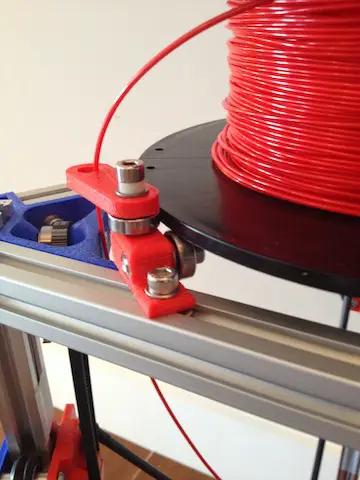

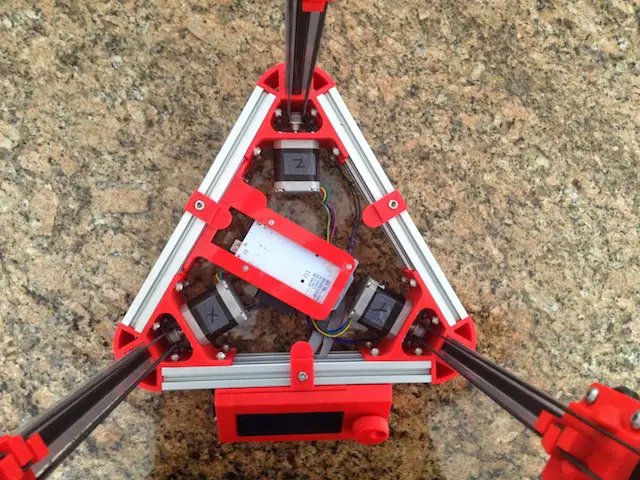

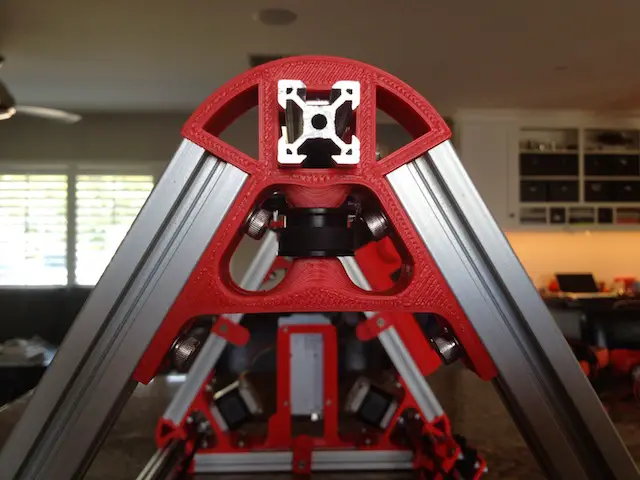

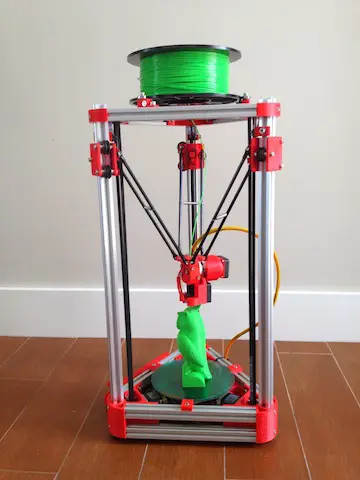

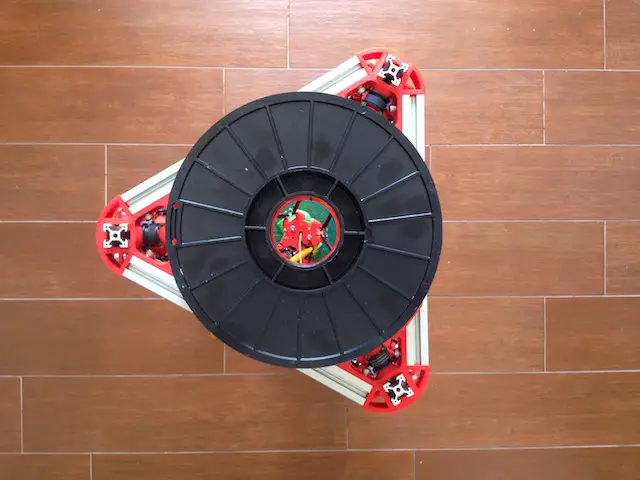

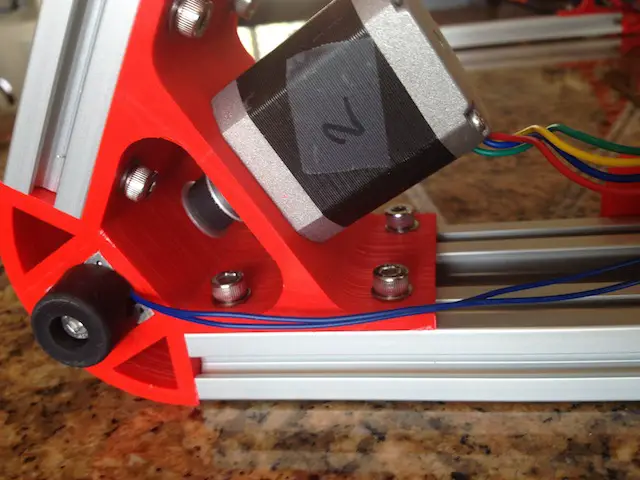

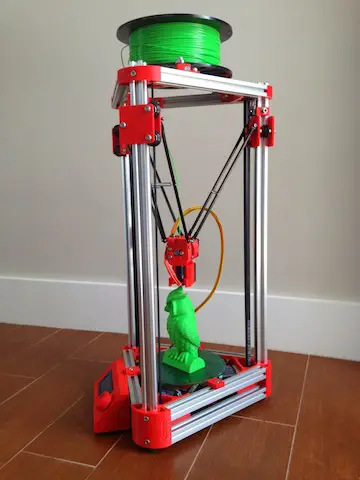

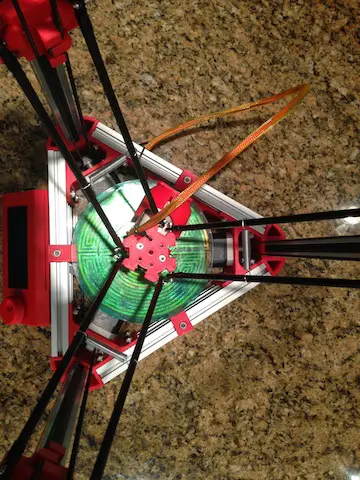

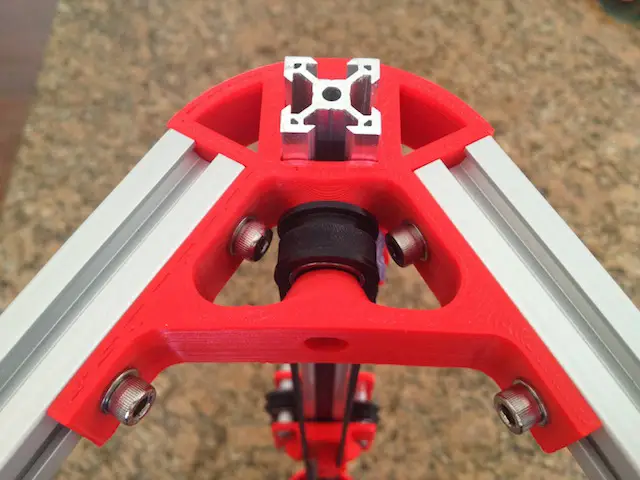

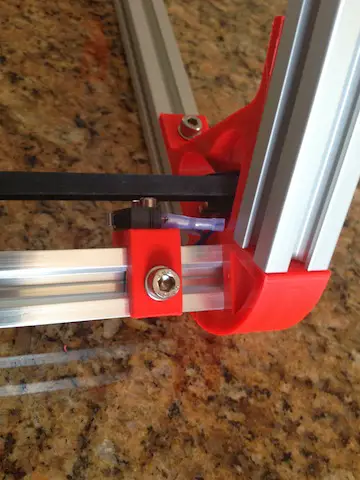

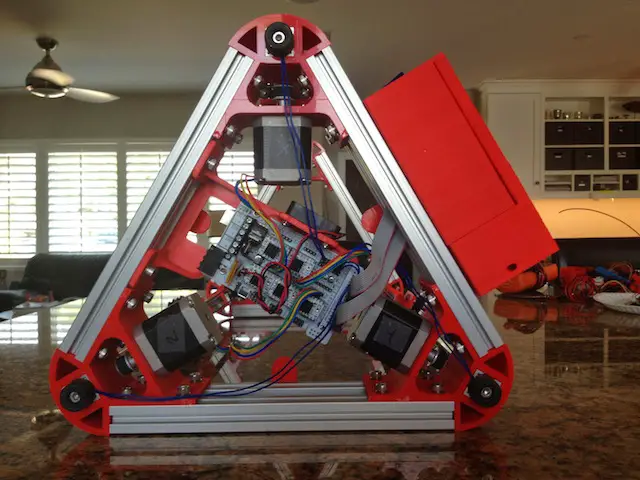

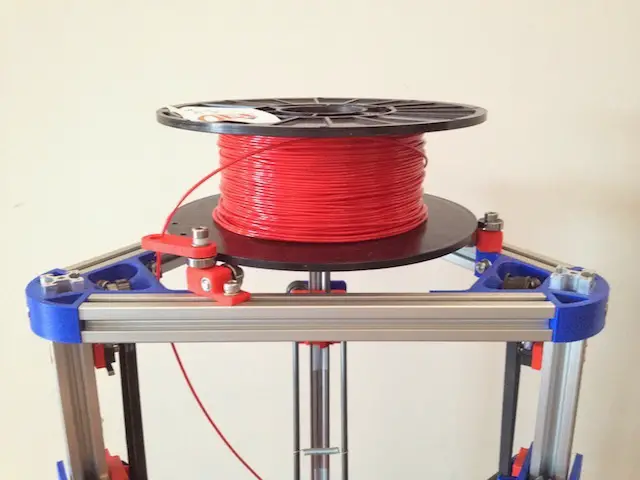

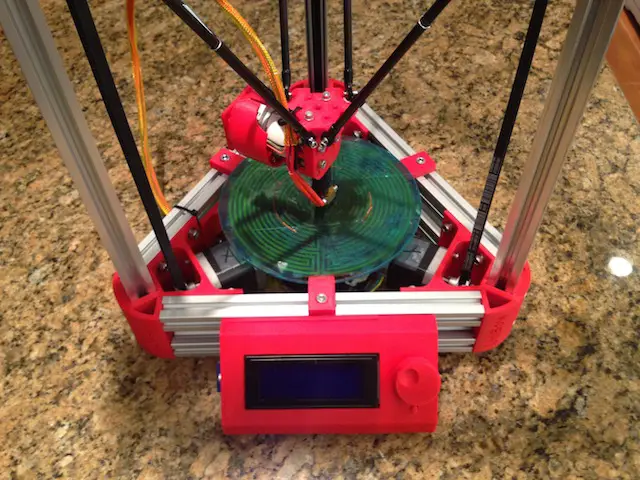

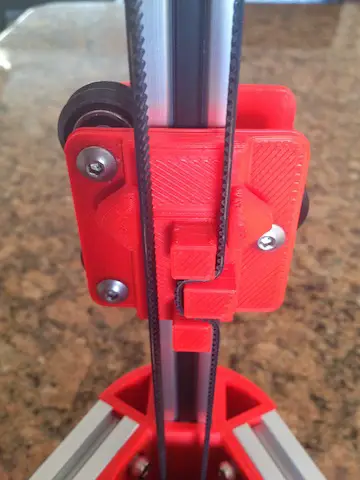

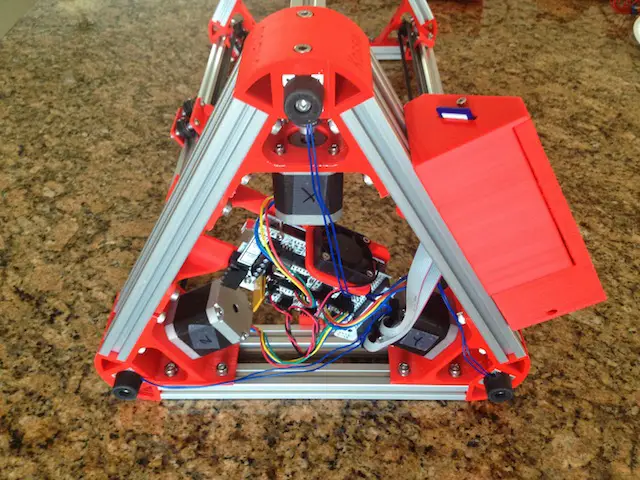

Fotos de muestra están disponibles aquí:
Documentos adjuntos:
2 de septiembre de 2014
A ti, acho57, Marconium y 10 personas más les gusta esto.
-
-
Construir autor UltiBots,
Encuentra todas las versiones de UltiBots
-
-
Esta cargando…
-
Crear detalles
- Licencia de construcción:
-
-
CC – Atribución, Compartir por igual – CC BY SA
-
-
Documentos adjuntos:
© OpenBuilds®
Impresora 3D Mini Kossel con ranura en V: Todo lo que necesitas saber
Las impresoras 3D han revolucionado la manera en que fabricamos objetos y prototipos. Entre las opciones disponibles en el mercado, la Impresora 3D Mini Kossel con ranura en V destaca por su diseño y facilidad de uso. En esta publicación, responderemos a algunas de las preguntas más comunes para ayudarte a entender mejor esta tecnología.
¿Qué es la Impresora 3D Mini Kossel con ranura en V?
La Mini Kossel V-Slot es un tipo de impresora 3D Delta, diseñada por UltiBots. Este kit es divertido de armar y usar, con un diseño simple y una gran comunidad de soporte. Su extrusor Micro es compacto y liviano, alimentando directamente el filamento en el HotEnds J-Head. Gracias a la extrusión V-Slot y las ruedas, este kit es más fácil de construir en comparación con las impresoras 3D cartesianas.
¿Cuáles son las especificaciones de la Impresora 3D Mini Kossel con ranura en V?
- Área de impresión completa (XYZ): 160mm x 160mm x 180mm
- Velocidad de impresión utilizable: 150mm/seg
- Tolerancia de impresión XY: 0.0125mm
- Grosor de capa: 100-400 micrones dependiendo de la boquilla
- Filamentos soportados: 1.75mm y 3mm ABS y PLA
- Dimensiones totales: 320mm x 360mm x 615mm
- Peso: 5kg
- Requisitos de energía: 110-220 VCA
- Temperatura máxima de operación: 240C (extrusor) y 120C (cama caliente)
Este kit incluye componentes de alta calidad, como extrusiones de aluminio V-Slot, barras de carbono y motores paso a paso NEMA 17. Además, viene con un Arduino MEGA 2560 y controladores de motor Pololu A4988.
¿Dónde puedo encontrar más información sobre la Impresora 3D Mini Kossel con ranura en V?
Para obtener más detalles sobre este kit y otros productos de UltiBots, visita su sitio web oficial en www.ultibots.com. También puedes acceder a los archivos STL en GitHub.
En resumen, la Impresora 3D Mini Kossel con ranura en V es una excelente opción para los entusiastas de la impresión 3D que buscan calidad y facilidad de uso en un solo dispositivo. ¡Atrévete a construir la tuya y comienza a imprimir tus creaciones!
