Prototipo de cremallera y piñón 4'x8'
Construido en 'CNC de estilo cartesiano' publicado por Mike Campbell, 30 de junio de 2021.
Esta es una máquina con accionamiento por cremallera personalizada con una capacidad de corte de 4' x 8'.
Cremallera y piñón 4x8cnc
- Avance de la construcción:
¡Construcción terminada!

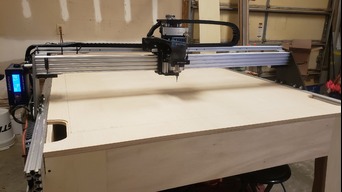

Pasé unos meses limpiando el taller de mi casa lo suficiente para volver al trabajo. Esto realmente significa finalmente construir de nuevo. mi propio Máquina CNC. Es un marco de 4×8 con capacidad de corte total construido a partir de piezas OpenBuilds y otros componentes personalizados.
La mesa está hecha a mano con madera contrachapada Sande-Ply de Home Depot. Tiene un tablero de madera contrachapada de abedul báltico de 18 mm de espesor con una rejilla plenum incisa, que luego se sella con epoxi. La fijación se realiza mediante un aspirador rígido de taller de 6 CV.
El conjunto del pórtico consta principalmente de piezas OB estándar con patas en Y reelaboradas de una construcción anterior y piezas en X recién fabricadas (aún un trabajo en progreso). El eje Z está fabricado íntegramente con componentes OB ligeramente modificados e inicialmente utilizará una fresa Bosch o DeWalt para cortar.
A diferencia de la mayoría de las máquinas de bricolaje, esta configuración cuenta con una transmisión de piñón y cremallera personalizada en el eje X/Y. Las rejillas tienen un ángulo de presión de 20*/20° y fueron cortadas de Delrin usando una máquina CNC en mi trabajo principal. El sistema de piñón/polea (NEMA 23) es de AVIDCNC.com. He estado probando y desarrollando esta configuración de unidad en otras configuraciones en el trabajo durante la mayor parte del año y he obtenido buenos resultados. Esta configuración ayudará a completar el diseño de la unidad.
No soy particularmente bueno escribiendo cosas como esta, así que publicaré tantas imágenes como pueda durante el resto de la construcción y responderé cualquier pregunta lo mejor que pueda.
especificaciones de diseño;
– Recorrido máximo (capacidad de corte): eje X de 50″, eje Y de 100″, eje Z de 4″
– Tamaño de Mac: 62″ x 110″
– Motores – 4 NEMA 24 (439 oz-in) 3,5 amperios. Motor paso a paso en línea #24HS34-3504D
– Fuente de alimentación – Meanwell de 36 voltios (controlador Buildbotics, caja negra Meanwell OP de 24 voltios)
– Caja de control – Buildbotics (también probada con OB Blackbox)
– Accionamiento – eje X/Y de cremallera y piñón, eje Z del husillo OB
– Cabezal de corte – Fresadora de cantos Bosch Colt/Dewalt 611
– Marco: viga OB C y ranura en V, ruedas y herrajes, componentes personalizados de Phenol-xx
– Mesa: madera contrachapada Sande-Ply de 3/4″ con tapa de abedul báltico.
– Montaje de vacío – Aspiradora de taller Ridgid de 6,5 HP**ACTUALIZACIÓN** Esta compilación está completa y los bastidores ya se están probando.
*****ACTUALIZACIÓN***** ¡¡¡Visite mi nueva publicación, Bor 454-D para obtener nueva información!!!
Aquí hay un vídeo del primer proyecto de corte para la nueva construcción. Filmar y editar apesta, lo siento.
** La semana pasada finalmente se completó la mesa de sujeción por vacío para el prototipo. Imágenes agregadas a continuación.
Aquí hay un video de cómo cortar el pleno;
Documentos adjuntos:
30 de junio de 2021
A K van Wieringen, ARKHAN_74, NickB y 19 personas más les gusta esto.
Construir el autor Mike Campbell,
Buscar todas las construcciones de Mike Campbell
-
Esta cargando…
Crear detalles
- Licencia de construcción:
CC – Atribución – CC BY
© OpenBuilds®
[automatic_youtube_gallery type=»search» search=»Prototipo de cremallera y piñón 4'x8'
» limit=»1″]
Prototipo de cremallera y piñón 4’x8′
Construido en ‘Estilo Cartesian CNC’ publicado por Mike Campbell, el 30 de junio de 2021.
Este es un prototipo de máquina de accionamiento de cremallera y piñón personalizado con una capacidad de corte de 4’x8′.
El prototipo presenta un diseño de accionamiento de cremallera y piñón personalizado en los ejes X/Y. Las cremalleras de engranajes son de 20* de ángulo de presión/20 de paso, y fueron cortadas con CNC en mi trabajo diario en Delrin. El sistema de piñón/polea (NEMA 23) proviene de AVIDCNC.com. He estado probando y desarrollando este diseño de accionamiento durante la mayor parte del año en otros proyectos en el trabajo, con buenos resultados. Este prototipo ayudará a perfeccionar el diseño del accionamiento.
Especificaciones de diseño:
- Recorrido máximo (capacidad de corte): 50" en el eje X, 100" en el eje Y, 4" en el eje Z
- Huella máxima: 62" x 110"
- Motores: 4 NEMA 24 (439 oz-in) 3.5 amperios. Stepper online #24HS34-3504D
- Fuente de alimentación: Meanwell de 36 voltios (controlador Buildbotics, blackbox Meanwell OP de 24 voltios)
- Caja de control: Buildbotics (también probado con blackbox OB)
- Accionamiento: Eje X/Y de cremallera y piñón, eje Z de leadscrew OB
- Cabezal de corte: Router Bosch Colt/Dewalt 611
- Estructura: Viga en C y V-slot OB, ruedas y tornillería, componentes xx fenólicos personalizados
- Mesa: Contrachapado de 3/4" con tapa de abedul báltico.
- Sujeción al vacío: Aspiradora de taller Ridgid de 6.5 hp
ACTUALIZACIÓN Este prototipo está completo y se encuentra en las pruebas de las cremalleras de engranajes.
ACTUALIZACIÓN ¡Visita mi nuevo post, bor 454-D para más información!
Aquí tienes un video del primer proyecto de corte en la nueva construcción. Las grabaciones y ediciones son malas, lo siento.
** Por fin terminé la mesa de sujeción al vacío para el prototipo la semana pasada. Se han añadido imágenes a continuación.
Aquí tienes un video del corte del plenum;
[Enlace del video]
Autor de la construcción Mike Campbell,
¡Encuentra todas las construcciones de Mike Campbell!
¡Danos tu opinión sobre esta construcción y califícala! ¡Te agradecemos tu opinión!
¡Regístrate o inicia sesión para comentar y revisar esta construcción!
© OpenBuilds®
Referencia: https://www.openbuilds.com/builds/prototipo-de-cremallera-y-pi%C3%B1%C3%B3n-4-x8.15101/
