Convertidor de valor de código de condensador

Utilice esta calculadora para convertir rápidamente entre los códigos de tres dígitos de los condensadores y sus valores de capacitancia correspondientes sin tener que consultar hojas de datos ni realizar cálculos manuales.

¿Cómo usarlo?

Valor de capacitancia al código del capacitor:

Para convertir de valor a código, simplemente ingrese el valor de capacidad que desea convertir en la calculadora. Asegúrese de especificar la unidad (pF, nF o µF). La calculadora procesa el valor y proporciona el código de condensador de tres dígitos correspondiente.

Por ejemplo, si ingresa 10 µF, la calculadora mostrará 104 como un código de capacitor de tres dígitos.

Código del condensador al valor de capacidad:

Para convertir el código en un valor, simplemente ingrese en la calculadora el código de tres dígitos ubicado en el capacitor. La calculadora analiza el código y muestra el valor de capacitancia correspondiente en picofaradios (pF), nanofaradios (nF) y microfaradios (μF).

Por ejemplo, si ingresa el código 106, la calculadora mostrará los valores de capacitancia 10 µF, 10000 nF y 10000000 pF.

Códigos de condensadores

Cuando se trabaja con circuitos, es importante conocer y comprender las especificaciones de cada componente. Desafortunadamente, muchas partes, como B. condensadores, demasiado pequeños para poder escribir toda la información relevante. Por esta razón, muchos fabricantes etiquetan los condensadores de forma taquigráfica o utilizan marcas visuales que ocupan menos espacio.

Con el tiempo, muchos formatos de códigos de condensadores han evolucionado, incluido el EIA de tres dígitos, el EIA de cuatro dígitos, el EIA de dos dígitos (EIA-198) y el código de colores. Dado que esta calculadora admite condensadores con un código EIA de tres dígitos, analizaremos esto en detalle.

Código EIA de tres dígitos

El código EIA de tres dígitos también se conoce como código EIA-96 o código IEC 60062. Es un código estándar utilizado por muchos fabricantes y proveedores de condensadores cerámicos.

Este sistema de marcado de piezas utiliza tres dígitos, los dos primeros indican los dígitos significativos y el tercero indica el multiplicador.

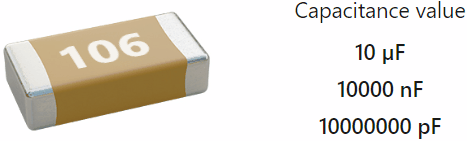

Por ejemplo, un condensador con código 106 significa 10 x 10^6 pF = 10.000.000 pF = 10 µF.

Tenga en cuenta que el valor está en picofaradios. Para cambiar a microfaradios, simplemente mueva el punto decimal seis lugares hacia la izquierda.

Aquí hay algunos datos adicionales que pueden resultarle interesantes:

• El código del condensador de tres dígitos también puede contener una letra después de los dígitos que indique la tolerancia del condensador, p. B. J para ±5%, K para ±10% y M para ±20%. La tolerancia es el porcentaje de desviación del valor de capacidad nominal. Por ejemplo, un condensador código 106J significa 10 µF con una tolerancia de ±5%.
• El código del condensador de tres dígitos también puede tener una letra delante de los dígitos, que indica el coeficiente de temperatura del condensador. El coeficiente de temperatura de capacitancia (TCC) es el cambio máximo de capacitancia en un rango de temperatura específico. Por ejemplo, un condensador con código Y5V106 significa 10 µF con un coeficiente de temperatura de Y5V (lo que significa +22% -82% de cambio en la capacitancia en el rango de temperatura de funcionamiento de -30°C a +85°C).
• El código del condensador de tres dígitos también puede contener el carácter «R» entre los dígitos para indicar la posición del punto decimal. Esto se utiliza cuando el valor de capacitancia es inferior a 10 pF. Por ejemplo, un condensador con código 2R2 significa 2,2 pF.

Cómo convertir un código de condensador de tres dígitos a un valor

Para convertir un código de condensador de tres dígitos en un valor, debe seguir estos pasos:

• Identifique los dos primeros dígitos que son los dígitos significativos del valor de capacidad.
• Identifica el tercer dígito, que representa el factor multiplicador de los dos primeros dígitos.
• Multiplique los dos primeros dígitos por 10 hasta el tercer dígito para obtener el valor de capacitancia en pF.
• Opcionalmente, convierta el valor de capacitancia de pF a nF o uF dividiéndolo por 1000 o 1000000 respectivamente.

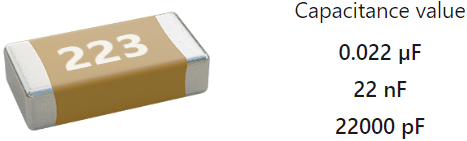

Por ejemplo, si el código del condensador es 223 entonces:

• Los primeros dos dígitos son 22 y son los dígitos significativos del valor de capacidad.
• El tercer dígito es 3, que corresponde al factor multiplicador de 10^3.
• El valor de capacitancia en pF es 22 x 10^3 = 22000 pF.
• El valor de capacitancia en nF es 22000/1000 = 22 nF.
• El valor de capacitancia en uF es 22000/1000000 = 0,022 uF.

Cómo convertir el valor de un capacitor a un código de capacitor de tres dígitos

Para convertir el valor de un capacitor a un código de capacitor de tres dígitos, debes seguir estos pasos:

• Si el valor del condensador está en nF o uF, conviértalo a pF multiplicándolo por 1000 o 1000000 respectivamente.
• Exprese el valor de capacitancia en pF en notación científica, p.e. B. ** x 10^* pF.
• Identifique los dos primeros dígitos del coeficiente, que son los dígitos significativos del código del condensador.
• Identifica el exponente de 10, que es el dígito multiplicador del código del condensador.
• Escriba los dos primeros dígitos seguidos del dígito multiplicador como código de condensador.

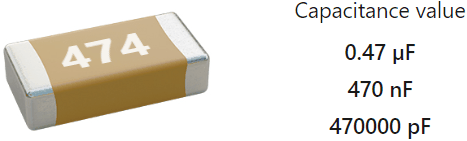

Por ejemplo, si el valor del condensador es 0,47 uF, entonces:

• El valor de capacitancia en pF es 0,47 x 1000000 = 470000 pF.
• El valor de capacitancia en pF en notación científica es 47 x 10^4 pF.
• Los dos primeros dígitos del coeficiente son 47, que son los dígitos significativos del código del condensador.
• El exponente de 10 es 4, que es el dígito multiplicador del código del condensador.
• El código del condensador es 474.
