Utilice esta calculadora para calcular el ancho del pulso de salida de un circuito temporizador monoestable 555.
Desencadenar
producción
¿Cómo usarlo?
Para usar la calculadora, simplemente ingrese los valores de resistencia y capacitancia y la calculadora calculará el ancho del pulso de salida de un circuito temporizador monoestable 555.
¿Qué es un temporizador 555?
El temporizador 555 es un circuito integrado (IC) popular que se utiliza en una variedad de aplicaciones electrónicas, como sincronización de reloj, retardo de señal, generación de pulsos y oscilación de señal. Al agregar redes RC externas, se pueden generar diferentes formas de onda de salida.
El IC fue comercializado por primera vez por Signetics en 1972 y utilizaba BJT. Desde entonces, muchas empresas han producido circuitos integrados originales basados en BJT y, posteriormente, circuitos integrados basados en CMOS de bajo consumo.
El temporizador 555 se denomina «555» porque internamente normalmente contiene tres resistencias de 5 kiloohmios que forman un divisor de voltaje. También contiene dos comparadores, un flip-flop, un transistor de descarga y una etapa de salida. Aquí está el diagrama de bloques.
El temporizador IC 555 utiliza tres resistencias de 5 kΩ para dividir el voltaje de suministro en tres partes y dos comparadores para comparar estos voltajes con el voltaje de entrada y luego configurar o restablecer un flip-flop en consecuencia. El flip-flop controla la etapa de salida y un transistor que conecta el pin de descarga a tierra.
Al cablear el temporizador 555 de varias maneras con resistencias y condensadores, puede operarlo en tres modos diferentes: monoestable, astableY biestable.
Modo monoestable

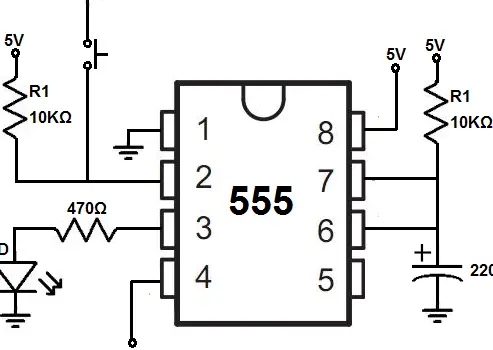

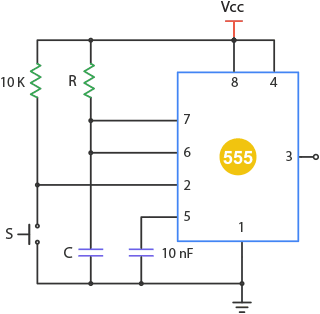

En modo monoestable, el temporizador IC 555 forma un circuito de resistencia-capacitancia con la resistencia y el capacitor externos. El circuito genera un pulso único, corto y positivo de una duración específica en respuesta a una señal de disparo (cuando se detecta un flanco descendente en el pin 2). Por eso el circuito también se llama circuito de un solo disparo.

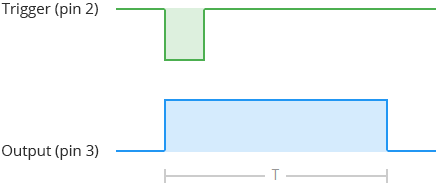

En este modo, cuando la señal de entrada se aplica al pin del disparador (pin 2), la salida (pin 3) del IC pasa a nivel alto y el condensador externo comienza a cargarse. Cuando el voltaje en el capacitor es 2/3 del voltaje de suministro del IC, el capacitor deja de cargarse y la salida del circuito vuelve al estado bajo, listo para la siguiente señal de entrada.
La duración del pulso se puede acortar o alargar ajustando el valor de la resistencia y el condensador, cambiando así la velocidad a la que se carga el condensador.
La duración del pulso (T) se puede calcular mediante la siguiente ecuación:
Dónde:
T es el ancho del pulso de salida (en segundos)
R es la resistencia (en ohmios) conectada al pin 7 del IC
C es la capacitancia (en faradios) conectada al pin 6 del IC
Ejemplo
Digamos que tenemos un circuito monoestable 555 con un valor de resistencia externa (R) de 10 kΩ y un valor de capacitor externo (C) de 1 μF.
Usando la ecuación anterior, podemos calcular el ancho del pulso de salida (T) de la siguiente manera:
Sustituyendo los valores obtenemos:
Simplificado obtenemos:
Por lo tanto, en este ejemplo, el ancho del pulso de salida del circuito sería de 11 milisegundos.
<!DOCTYPE html>
Preguntas Frecuentes
¿Cómo utilizar la calculadora para el temporizador 555 en circuitos monoestables?
Para utilizar la calculadora, simplemente ingrese los valores de resistencia y capacitancia, y la calculadora calculará el ancho del pulso de salida de un circuito monoestable de temporizador 555.
¿Qué es un temporizador 555?
El temporizador 555 es un popular circuito integrado (IC) que se utiliza en una variedad de aplicaciones electrónicas como temporización de reloj, retardo de señal, generación de pulso y oscilación de señal. Puede producir diferentes formas de onda de salida agregando redes RC externas.
El IC se comercializó por primera vez en 1972 por Signetics y utilizaba BJTs. Desde entonces, muchas empresas han producido ICs originales basados en BJT y posteriormente ICs basados en CMOS de baja potencia.
El temporizador 555 lleva el nombre «555» porque típicamente contiene tres resistencias de 5 kilo-ohmios internamente que forman un divisor de tensión. También incluye dos comparadores, un biestable, un transistor de descarga y una etapa de salida.
Modo Monoestable
En modo monoestable, el IC del temporizador 555 forma un circuito de resistencia-capacitancia con la resistencia y el capacitor externos. El circuito genera un solo pulso positivo corto de una duración específica en respuesta a una señal de disparo.
La duración del pulso se puede acortar o prolongar ajustando el valor de la resistencia y el capacitor, lo que cambia la velocidad a la que el capacitor se carga.
La duración del pulso (T) se puede calcular utilizando la siguiente ecuación:
T = 1.1 * R * C
Donde:
- T: Ancho del pulso de salida (en segundos)
- R: Resistencia (en ohmios) conectada al pin 7 del IC
- C: Capacitancia (en faradios) conectada al pin 6 del IC
Ejemplo
Supongamos que tenemos un circuito monoestable 555 con un valor de resistencia externa (R) de 10 kΩ y un valor de capacitor externo (C) de 1 μF.
Usando la ecuación anterior, podemos calcular el ancho del pulso de salida (T) de la siguiente manera:
T = 1.1 * 10kΩ * 1μF
T = 11ms
Por lo tanto, en este ejemplo, el ancho del pulso de salida del circuito sería de 11 milisegundos.
