Utilice esta calculadora para encontrar el valor y la tolerancia de una resistencia codificada por colores simplemente seleccionando los colores de la banda.
O
Valor de resistencia:
¿Cómo usarlo?
Para usar la calculadora, simplemente elija el color de cada banda y observe cómo cambian las bandas reales en la ilustración de resistencia. También puedes ver el valor de resistencia y su tolerancia.
Una característica interesante de esta calculadora es que se puede utilizar a la inversa; Es decir, en lugar de calcular el valor de resistencia basándose en bandas de colores, puede ingresar un valor de resistencia y saber qué bandas de colores se muestran en esa resistencia.
Codificación de colores de resistencia
La codificación de colores de resistencias es una forma de representar el valor de resistencia de una resistencia utilizando bandas de colores. A los colores se les asignan valores específicos y las bandas se organizan en un orden específico. Esto permite a los ingenieros y técnicos determinar rápida y fácilmente la resistencia de una resistencia sin tener que leer el valor impreso.
El valor de resistencia, la tolerancia y la potencia nominal suelen estar impresos en números o letras en la carcasa de la resistencia, especialmente para resistencias de potencia más grandes. Para resistencias más pequeñas, como las de carbono de 1/4 de vatio o las de película, la impresión sería demasiado pequeña para leerla, por lo que el código de colores se desarrolló a principios de la década de 1920.
El código de colores de la resistencia está definido en la norma internacional. CEI 60062:2016.
Sistema de código de color de resistencia de 4 bandas
Las resistencias suelen tener de tres a seis bandas que indican resistencia, tolerancia y, en algunos casos, el coeficiente de resistencia a la temperatura (TCR). Dado que esta calculadora admite resistencias de cuatro bandas, analizaremos el sistema de código de colores de resistencias de 4 bandas.
En un sistema de código de colores de resistencia de 4 bandas, las dos primeras bandas representan los dígitos significativos del valor de resistencia, la tercera banda representa el multiplicador y la cuarta banda representa la tolerancia.
Aquí hay un desglose de cada banda:
Primer volumen (dígito significativo):
Esta banda representa el primer dígito significativo del valor de resistencia. A cada color se le asigna un valor numérico específico del 0 al 9. La siguiente tabla muestra las asignaciones de códigos de colores para los dígitos significativos:
Mnemónicos para el código de colores de resistencia
A lo largo de los años, se han desarrollado muchos mnemotécnicos para facilitar el recuerdo del orden de los colores. A continuación se muestran algunos mnemotécnicos de uso común:
byo G boys RComo ohtu Yjoven GRAMOniñas bUtah violeta GRAMOen general ben el
bAnuncio boys Rpromedio ohtu Yjoven GRAMOen la vida real, bUtah violeta GRAMOives W.malo
bEtters bmi Rcorrecto ohR Ynuestro GRAMOEn realidad byo G ventura GRAMOoes W.rong
bAnuncio blodo Rots ohtu Yjoven GRAMOnosotros, bUtah vOdka GRAMOoes W.ana
Segunda banda (dígito significativo):
Esta banda representa el segundo dígito significativo del valor de resistencia y sigue las mismas asignaciones de código de colores que la primera banda.
Tercera banda (multiplicador):
Esta banda indica el multiplicador o número de ceros a sumar a los dígitos significativos. Cada color corresponde a una potencia específica de 10. La siguiente tabla muestra las asignaciones de códigos de colores para el multiplicador:
Cuarta banda (tolerancia):
Esta banda representa la tolerancia, que indica la desviación máxima permitida del valor de resistencia especificado. Normalmente se expresa como porcentaje. La siguiente tabla muestra las asignaciones de códigos de colores para tolerancia:
Cálculo del valor de resistencia.
Para calcular el valor de resistencia, primero identifique la dirección de lectura buscando la banda de tolerancia, que generalmente es dorada o plateada y tiene un ancho o espacio mayor que las otras bandas. Si hay una banda dorada o plateada, debe estar en el extremo derecho.
A continuación, busque los dígitos correspondientes a las dos primeras bandas. Escríbelos en orden. Luego encuentre el multiplicador apropiado para la tercera banda y multiplique los dos dígitos por ese factor para obtener el valor de resistencia en ohmios.
Finalmente, determine la tolerancia apropiada para la cuarta banda. Este es un porcentaje que indica cuánto puede variar la resistencia real con respecto al valor nominal.

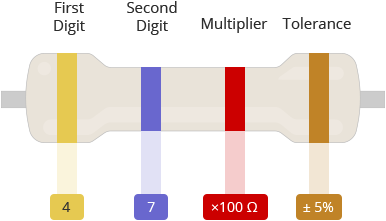

Veamos un ejemplo: una resistencia con las bandas de colores: Amarillo, Violeta, Rojo, oro.
La primera banda es Amarillorepresenta el numero 4.
La segunda banda es Violetarepresenta el número 7.
La tercera banda es Rojoque representa el multiplicador 100Ω.
Combinando los dos primeros dígitos (47) y multiplicando por el multiplicador (100 Ω), obtenemos un valor de resistencia de: 47 x 100 = 4700 Ω = 4,7 kΩ.
El cuarto volumen es orolo que corresponde a una tolerancia de ±5%.
Por lo tanto, la resistencia tiene un valor de resistencia de 4,7 kΩ con una tolerancia de ±5%.
