Calculadora de resistencia de la serie LED

Utilice esta calculadora para determinar el valor de la resistencia que debe conectarse en serie con los LED para limitar la corriente.

v

v

mamá

Calculadora de resistencia de la serie LED

Valor de resistencia:

Energía consumida por cada LED:

Consumo de energía de todos los LED:

Potencia consumida por la resistencia:

¿Cómo usarlo?

Para usar la calculadora, simplemente ingrese el voltaje de suministro, el voltaje directo, la corriente directa y la cantidad de LED y calculará la resistencia requerida para controlar estos LED a un nivel de corriente determinado.

Puede especificar el voltaje directo del LED ingresando un valor directamente en el campo de entrada de voltaje directo o seleccionando un color de LED.

Como beneficio adicional, también se calcula la potencia consumida por cada LED, todos los LED y la resistencia.

Voltaje y corriente del LED

LED significa condujo. Este es un tipo especial de diodo que produce luz cuando una corriente fluye a través de él en dirección directa. Los LED están disponibles en una variedad de colores, siendo los más comunes el rojo, verde, amarillo, azul, naranja, blanco e infrarrojo (invisible).

Cada LED tiene una caída de tensión directa característica (Vf). Para la mayoría de los LED de bajo consumo, la caída de voltaje típica es de 1,2 V a 3,6 V con corrientes entre 10 mA y 30 mA. Por supuesto, la caída de voltaje exacta depende del material semiconductor utilizado, el color, la tolerancia, la corriente directa que fluye a través de él y otros factores.

A continuación se muestra una tabla que muestra los voltajes directos típicos de LED de diferentes colores.

Color Tensión directa (V)
Rojo 1,8 a 2,1
Ámbar 2 a 2,2
Naranja 1,9 a 2,2
Amarillo 1,9 a 2,2
Verde 2 a 3.1
Azul 3 a 3,7
Blanco 3 a 3,4

Dado que el LED es básicamente un diodo, las características IV para cada color se pueden mostrar como se muestra a continuación.

Calculadora de resistencia de la serie LED

A menos que se indique lo contrario, considere una caída nominal de 2 V y una corriente directa de 20 mA.

La resistencia limitadora de corriente.

Si conecta un LED directamente a una batería o fuente de alimentación, intentará utilizar la mayor cantidad de energía posible y se destruirá casi instantáneamente.

Por lo tanto, es importante limitar la cantidad de corriente que fluye a través del LED. Para ello utilizamos resistencias. La resistencia limita el flujo de electrones en el circuito y evita que el LED intente consumir demasiada corriente.

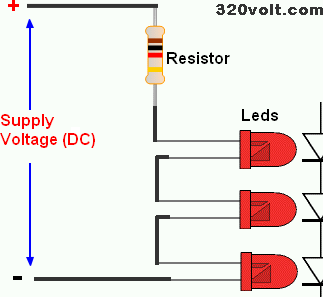

La resistencia limitadora de corriente se coloca de la siguiente manera:

Calculadora de resistencia de la serie LED

En el circuito anterior, la resistencia de la izquierda tiene un voltaje de nodo de Vs y la de la derecha un voltaje de nodo de Vf; el voltaje a través de la resistencia es la diferencia entre los dos voltajes.

Usando la ley de Ohm, la resistencia limitadora de corriente se calcula de la siguiente manera:

Calculadora de resistencia de la serie LED

Si tiene varios LED conectados en serie, debe considerar la caída de voltaje total en todos ellos, es decir, la caída de voltaje directo de cada LED multiplicada por la cantidad de LED.

Calculadora de resistencia de la serie LED

Si modificamos la ecuación anterior obtenemos:

Calculadora de resistencia de la serie LED

el consumo de energía

Para calcular el consumo de electricidad, puede utilizar las fórmulas que se enumeran a continuación:

Energía consumida por cada LED:

Calculadora de resistencia de la serie LED

Consumo de energía de todos los LED (total):

Calculadora de resistencia de la serie LED

Potencia consumida por la resistencia:

Calculadora de resistencia de la serie LED

La ecuación final te ayudará a determinar la potencia nominal de la resistencia, que es la cantidad máxima de energía que puede disipar sin sobrecalentarse.

Ejemplo 1

Imagine un LED rojo con una caída de voltaje directo de 1,8 V conectado a una fuente de alimentación de 5 V CC. Calcule el valor de la resistencia limitadora de corriente necesaria para limitar la corriente directa a aproximadamente 10 mA.

Calculadora de resistencia de la serie LED

Usando la fórmula anterior, la resistencia limitadora de corriente es:

Calculadora de resistencia de la serie LED

Esto sugiere que necesitamos una resistencia de 320 Ω para limitar la corriente a 10 mA.

Ejemplo 2

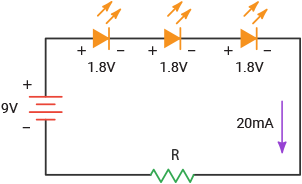

Imagine que desea alimentar tres LED rojos con una caída de voltaje directo de 1,8 V y una corriente directa de 20 mA desde un suministro de 9 V.

Calculadora de resistencia de la serie LED

Puede determinar el valor de la resistencia limitadora de corriente de la siguiente manera:

Calculadora de resistencia de la serie LED

Esto sugiere que necesitamos una resistencia de 180 Ω para limitar la corriente a 20 mA.
