En este tutorial de Arduino aprenderemos a utilizar el módulo de reloj en tiempo real DS3231. Puede ver el vídeo a continuación o leer el tutorial escrito a continuación.

descripción general

La primera pregunta que surge aquí es por qué realmente necesitamos un RTC separado para nuestro proyecto Arduino cuando el propio Arduino tiene un temporizador integrado. La cuestión es que el módulo RTC funciona con batería y puede realizar un seguimiento del tiempo incluso si reprogramamos el microcontrolador o desconectamos la alimentación principal.

Reloj en tiempo real DS3231

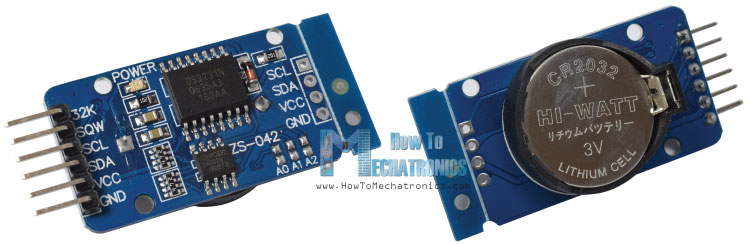

El DS3231 es un reloj en tiempo real rentable y de alta precisión que almacena horas, minutos y segundos, así como información de día, mes y año. También dispone de compensación automática para años bisiestos y meses con menos de 31 días.

El>

El módulo utiliza el protocolo de comunicación I2C, lo que facilita la conexión a la placa Arduino.

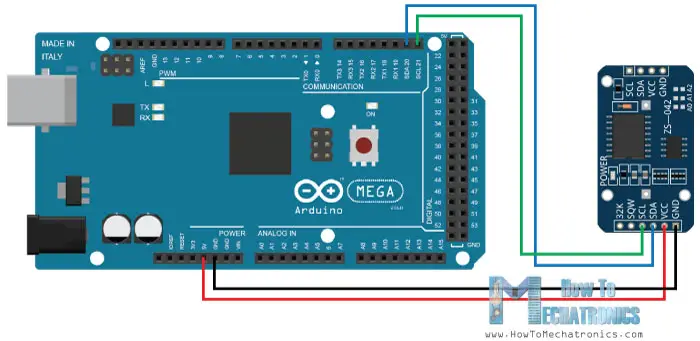

Aquí están los esquemas:

Así>

Puede obtener los componentes necesarios para este tutorial de Arduino a través de los siguientes enlaces:

• Reloj en tiempo real DS3231………….. Amazon / Banggood / AliExpress
• Placa Arduino……………………………… Amazon / Banggood / AliExpress
• Cables de puente y placa de pruebas………… Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

programación

Una vez que hemos conectado el módulo, necesitamos programar la placa Arduino para que funcione con el reloj de tiempo real. Sin embargo, cuando se trata de programar la comunicación entre Arduino y un módulo I2C, el código no es tan pequeño ni tan simple. Afortunadamente, ya existen varias bibliotecas para el RTC DS3231 que se pueden encontrar en Internet.

Para este tutorial utilicé la biblioteca de Henning Karlsen, que se puede encontrar y descargar en su sitio web. www.rinkydinkelectronics.com.

Una vez que hayamos descargado e instalado la biblioteca, podemos usar su primer ejemplo de demostración para habilitar el reloj del módulo RTC. En la sección de configuración del código de muestra de demostración, podemos notar que hay tres líneas que debemos comentar para configurar inicialmente el día de la semana, la hora y las fechas.

// Code from the Demo Example of the DS3231 Library

void setup()
{
  // Setup Serial connection
  Serial.begin(115200);
  // Uncomment the next line if you are using an Arduino Leonardo
  //while (!Serial) {}

  // Initialize the rtc object
  rtc.begin();

  // The following lines can be uncommented to set the date and time
  //rtc.setDOW(WEDNESDAY);     // Set Day-of-Week to SUNDAY
  //rtc.setTime(12, 0, 0);     // Set the time to 12:00:00 (24hr format)
  //rtc.setDate(1, 1, 2014);   // Set the date to January 1st, 2014
}Code language: Arduino (arduino)

La primera línea se usa para configurar el día de la semana, la segunda línea se usa para configurar la hora en horas, minutos y segundos y la tercera línea se usa para configurar la fecha en días, meses y años.

Una vez que carguemos este código, debemos comentar las tres líneas y cargar el código nuevamente.

// Code from the Demo Example of the DS3231 Library

void loop()
{
  // Send Day-of-Week
  Serial.print(rtc.getDOWStr());
  Serial.print(" ");

  // Send date
  Serial.print(rtc.getDateStr());
  Serial.print(" -- ");

  // Send time
  Serial.println(rtc.getTimeStr());

  // Wait one second before repeating
  delay (1000);
}Code language: Arduino (arduino)

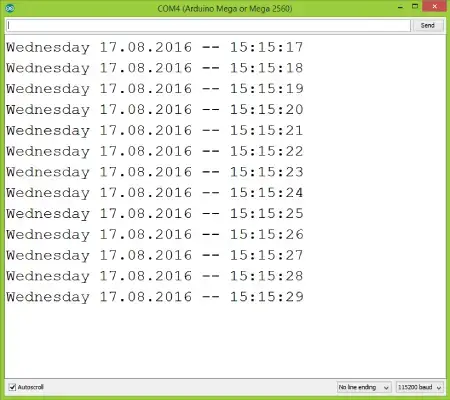

Si miramos la sección de bucle del código, podemos ver que ahora estamos usando las tres funciones personalizadas para obtener la información del RTC e imprimirla en el monitor serie. Así aparecen en el monitor de serie.

Incluso>

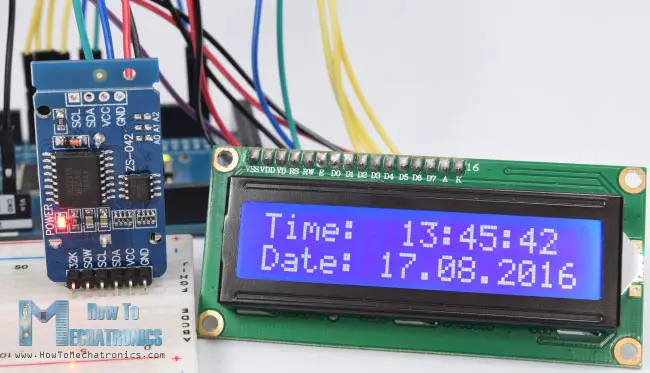

Ahora nuestro reloj en tiempo real está listo para usar y puede usarse en cualquier proyecto Arduino. Como segundo ejemplo, conecté una pantalla LCD al Arduino e imprimí la hora y la fecha en él.

Aquí>

/*
* Arduino DS3231 Real Time Clock Module Tutorial
*
* Crated by Dejan Nedelkovski,
* www.HowToMechatronics.com
*
* DS3231 Library made by Henning Karlsen which can be found and downloaded from his website, www.rinkydinkelectronics.com.
*
*/
#include <DS3231.h>
#include <LiquidCrystal.h> // includes the LiquidCrystal Library

DS3231  rtc(SDA, SCL);
LiquidCrystal lcd(1, 2, 4, 5, 6, 7); // Creates an LC object. Parameters: (rs, enable, d4, d5, d6, d7)

void setup() {
 rtc.begin(); // Initialize the rtc object
 lcd.begin(16,2); // Initializes the interface to the LCD screen, and specifies the dimensions (width and height) of the display }
}

void loop() {
 lcd.setCursor(0,0);
 lcd.print("Time:  ");
 lcd.print(rtc.getTimeStr());

 lcd.setCursor(0,1);
 lcd.print("Date: ");
 lcd.print(rtc.getDateStr());

 delay(1000);
}Code language: Arduino (arduino)

Eso es todo por este tutorial de Arduino. No dude en hacer sus preguntas en la sección de comentarios a continuación.
