Marco de fotos de corazón LED de bricolaje – Proyecto Arduino

En este proyecto Arduino, te mostraré cómo crear un increíble marco de fotos con forma de corazón LED usando Arduino. Para obtener más detalles, puede ver el siguiente video o leer el artículo escrito a continuación.

A primera vista parece un marco de fotos común y corriente, pero una vez que presionas el interruptor en la parte posterior, se convierte en un marco de fotos extraordinario. Construir este proyecto Arduino es muy divertido y puede ser un regalo perfecto para el Día de San Valentín, un cumpleaños o un aniversario para sus seres queridos. Entonces comencemos a construir

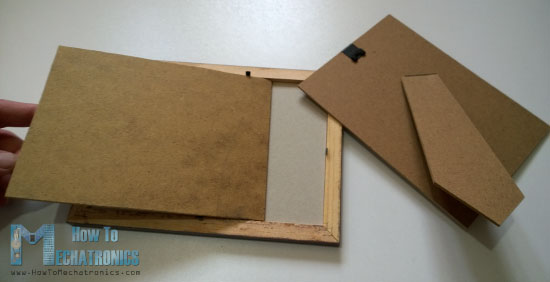

Preparación del marco de fotos.

En>

Una>

Una>

Diagramas de circuito

Aquí puedes encontrar los esquemas de este proyecto. A continuación encontrará una lista completa de los componentes necesarios para este proyecto. Entonces usaremos el Arduino Nano y los dos IC TLC5940 para controlar los LED. El TLC5940 es un controlador LED de 16 canales que ofrece salidas PWM. Para obtener más información sobre cómo conectar y usar este IC con Arduino, consulte mi tutorial dedicado a Arduino y TLC5940.

Componentes necesarios para este proyecto Arduino

Puede comprar los componentes en uno de los siguientes sitios web:

• Arduino Nano………………………….. Amazon / Banggood / AliExpress
• LED rojos ultrabrillantes……………… Amazon / Banggood / AliExpress
• Traspuesta…………………………………….. Amazon / Banggood / AliExpress
• Conexión eléctrica…………………………… Amazon / Banggood / AliExpress
• Adaptador CC 5V >1A……………….. Amazon / Banggood / AliExpress
• 2 controladores LED TLC5940………. Amazon/AliExpress
• 2 resistencias de 2K……………………..Amazon / Banggood / AliExpress
• Condensadores de 1uF y 0,1uF…………Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

asamblea

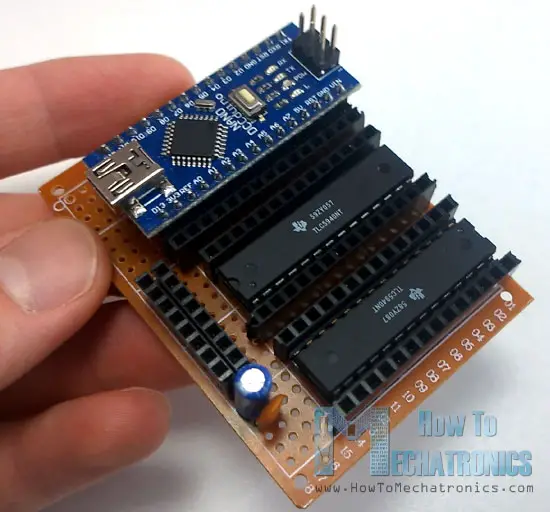

Aquí primero insertamos los zócalos de IC y los cabezales de pines y los soldamos en la PCB del prototipo para que podamos conectarle los IC y el Arduino Nano. También necesitamos dos cabezales de pines adicionales con algunas ranuras para la alimentación o el VCC de 5 voltios y pines de tierra y dos condensadores para desacoplar.

Tenemos>

código arduino

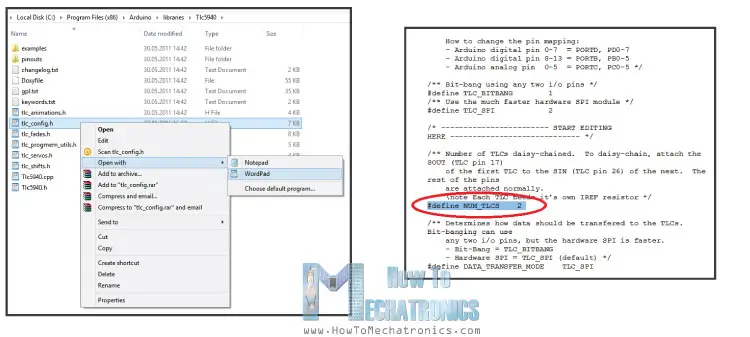

Echemos un vistazo al código Arduino que creé para este proyecto. Entonces vamos a usar eso Biblioteca TLC5940 Realizado por Alex Leona. Una vez que hayamos descargado e instalado esta biblioteca, debemos modificar el archivo tlc_config.h y cambiar el valor de la variable NUM_TLCS por la cantidad de IC TLC5940 conectados en serie. En nuestro caso este valor es 2

Una>

Por ejemplo, veamos la primera etapa. Generamos valores INT aleatorios de 0 a 31 y los usamos como direcciones para los LED. La función Tlc.set() establece qué LED dejamos que se encienda. El primer parámetro es la dirección del LED y el segundo parámetro es el valor de brillo del LED o el valor PWM, que está entre 0 y 4095. Sin embargo, esto no hace que el LED se encienda inmediatamente, simplemente configura el LED para que se encienda a continuación cuando se ejecute la función Tlc.update(). Con esta declaración “If” activamos la segunda etapa después de que se enciendan 8 LED aleatorios. Ahora veamos otro ejemplo, digamos el nivel 3. Usando este bucle «for», configuramos los 32 LED para que se enciendan cuando se ejecuta la función Tlc.update(). Después de un retraso de medio segundo, limpiamos todos los LED y los apagamos usando la función Tlc.clear(). Del mismo modo, puedes cambiar el código y agregar más espectáculos de luces tú mismo.

/*  LED Heart Photo Frame - Arduino Project
 *  Program made by Dejan Nedelkovski,
 *  www.HowToMechatronics.com
 */

/* TLC5940 Library by Alex Leone, https://code.google.com/archive/p/tlc5940arduino/
 *  You need to modify tlc_config.h located in the TLC5940 library
 *  and change the value of the variable NUM_TLCS to the numbers of TLC5940 ICs connected
 */

#include "Tlc5940.h"

int stage = 0;
int randomNumber;
int count = 0;
int brightness = 3500;
int brightUp = 50;
int dir=1;

void setup() {
  Tlc.init();
}

void loop() {

  switch(stage) {
    //-----Stage 1
    case 0:
      randomNumber = (int)random(0,31);
      Tlc.set(randomNumber,4095);
      delay(1500);
      Tlc.update();
      if(count >= 8) {
        stage = 1;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 2
    case 1:
      delay(75);
      for(int i=31;i>=0;i--) {
        Tlc.set(i,4095);
        delay(100);
        Tlc.update();
      }
      delay(500);
      Tlc.clear();
      Tlc.update();
      stage = 2;
      delay(500);
    break;
    //-----Stage 3
    case 2:
      for(int i=0;i<=31;i++) {
        Tlc.set(i,4095);
      }
      Tlc.update();
      delay(500);
      Tlc.clear();
      Tlc.update();
      delay(350);
      if(count > 6) {
        stage = 3;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 4
    case 3:
      for (int i=0;i<=15;i++) {
        Tlc.set(i,4095);
        Tlc.set(31-i,4095);
        Tlc.update();
        delay(70);
      }
      delay(50);
      for (int i=15;i>=0;i--) {
        Tlc.set(i,0);
        Tlc.set(31-i,0);
        Tlc.update();
        delay(70);
      }
      for (int i=15;i>=0;i--) {
        Tlc.set(i,4095);
        Tlc.set(31-i,4095);
        Tlc.update();
        delay(70);
      }
      for (int i=0;i<=15;i++) {
        Tlc.set(i,0);
        Tlc.set(31-i,0);
        Tlc.update();
        delay(70);
      }
      delay(50);

      Tlc.clear();
      Tlc.update();
      delay(100);
      if(count > 1) {
        stage = 4;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 5
    case 4:
      for (int i=15;i>=count;i--) {
        Tlc.set(32-i,4095);
        Tlc.update();
        delay(5);
        Tlc.set(32-i-1,0);
        Tlc.update();
        delay(5);
        Tlc.set(i,4095);
        Tlc.update();
        delay(5);
        Tlc.set(i+1,0);
        Tlc.update();
        delay(50);
      }
      if(count > 15) {
        Tlc.set(16,4095);
        Tlc.update();
        delay(2000);
        stage = 5;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 6
    case 5:
      for (int i=0;i<=31;i++) {
        Tlc.set(i,brightness);
        Tlc.update();
      }
      Tlc.update();
      brightness = brightness + brightUp;
      if (brightness>=3500) {
        brightUp=-50;
        ++count;
      }
      if (brightness<=150) {
        brightUp=50;
      }
      if(count > 6) {
        stage = 6;
        count = 0;
        brightness = 3500;
        Tlc.clear();
        Tlc.update();
      }
      delay(40);
    break;
    //-----Stage 7
    case 6:
      for (int i=0;i<=30;i+=2) {
        Tlc.set(i,4095);
        Tlc.set(i+1,0);
      }
      Tlc.update();
      delay(500);
      for (int i=0;i<=30;i+=2) {
        Tlc.set(i,0);
        Tlc.set(i+1,4095);
      }
      Tlc.update();
      delay(500);
      if(count > 20) {
        stage = 7;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 8
    case 7:
      for(int i=31;i>=16;i--) {
        Tlc.clear();
        Tlc.update();
        delay(2);
        Tlc.set(i,4095);
        Tlc.set(i+1,2000);
        Tlc.set(i+2,1000);
        Tlc.set(i+3,500);
        Tlc.set(i+4,300);
        Tlc.set(i+5,200);
        Tlc.set(i+6,100);
        Tlc.set(i+7,50);
        Tlc.set(i+8,0);

        Tlc.set(i-16,4095);
        Tlc.set(i-15,2000);
        Tlc.set(i-14,1000);
        Tlc.set(i-13,500);
        Tlc.set(i-12,300);
        Tlc.set(i-11,200);
        Tlc.set(i-10,100);
        Tlc.set(i+-9,50);
        Tlc.set(i-8,0);

        Tlc.update();
        delay(50);
      }
      if(count > 8) {
        for(int i=31;i>=0;i--) {
        Tlc.set(i,4095);
        Tlc.update();
        delay(50);
        }
        stage = 8;
        count = 0;
      }
      else {
        ++count;
      }
    break;
    //-----Stage 9
    case 8:
      for(int i=31;i>=0;i--) {
        Tlc.set(i+8,4095);
        Tlc.set(i+7,2000);
        Tlc.set(i+6,1000);
        Tlc.set(i+5,500);
        Tlc.set(i+4,300);
        Tlc.set(i+3,200);
        Tlc.set(i+2,100);
        Tlc.set(i+1,50);
        Tlc.set(i,0);
        Tlc.update();
        delay(50);
      }
      for(int i=31;i>=0;i--) {
        Tlc.set(i,4095);
        }
      Tlc.update();
      delay(10);
      if(count > 8) {
        delay(8000);
        Tlc.clear();
        Tlc.update();
        stage = 0;
        count = 0;
      }
      else {
        ++count;
      }
    break;

  }
}Code language: Arduino (arduino)

Toques finales

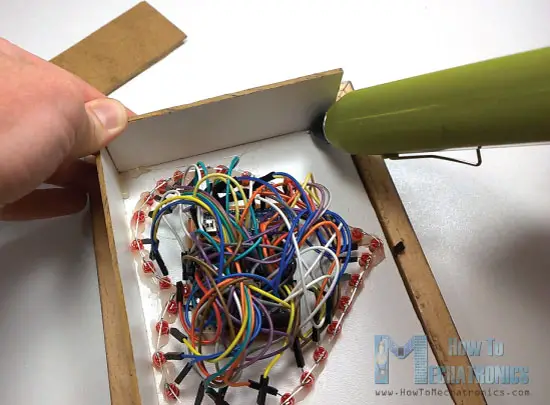

Una vez que hayamos terminado de programar y sepamos que todo está funcionando bien, debemos conectar los LED al tablero de fibra, y lo hice con una pistola de pegamento. Luego necesitamos hacer una caja de cubierta para los componentes electrónicos usando una pistola de pegamento y cuatro piezas más de tablero de fibra cortadas.

Ahora>

Aquí>

¡No dudes en hacer tus preguntas en la sección de comentarios a continuación!
