Proyecto Electrónico: Infinity Mirror Music VU Meter con LM3915 IC
En este proyecto electrónico te mostraré cómo puedes hacer este increíble Infinity Mirror Music VU Meter. Puedes ver el siguiente video o leer el tutorial escrito a continuación para obtener más detalles.
Parte Electrónica

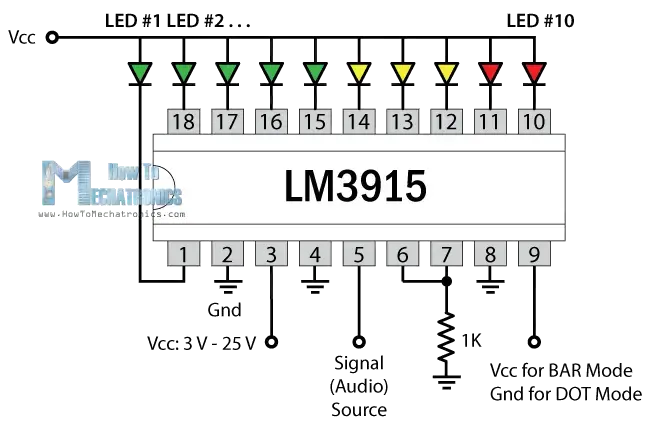

Empezaremos con la parte electrónica. Este proyecto se basa en el circuito integrado LM3915, que puede detectar niveles de voltaje analógico y controlar diez LEDs. Aquí tienes el esquema básico del circuito.
El circuito integrado puede funcionar con voltajes de 3 V a 25 V en el pin Vcc, número 3, y el Gnd, número 2. La señal analógica entra en el pin número 5, los pines del 6 al 8 se utilizan para ajustar la referencia de voltaje o la detección, y el pin número 9 se utiliza para seleccionar el modo de Barra o Punto. Los diez pines de salida son activos en baja, con una corriente de 1 mA a 30 mA, por lo que los LEDs deben estar conectados con el terminal negativo a las salidas del CI y no es necesario utilizar resistencias.

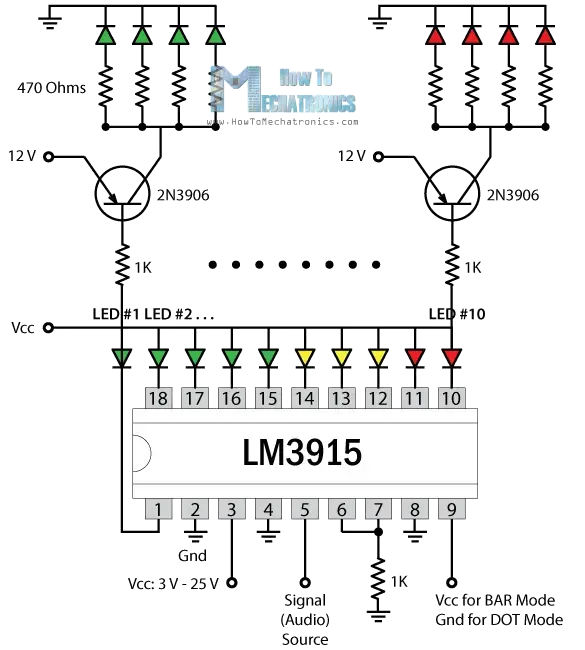

Dado que 10 LEDs son muy pocos para un proyecto como este, hice una pequeña modificación al esquema del circuito. En lugar de un LED en cada salida, conecté un transistor PNP, a través de una resistencia de 1K para protección, y en el colector de cada transistor conecté 4 LEDs a través de resistencias de 470 ohmios. De esta manera, conecté un total de 40 LEDs.
Puedes obtener los componentes necesarios para este proyecto en cualquiera de los sitios siguientes:
- LM3915 IC: Amazon / Banggood / AliExpress
- Ultra Bright Red LEDs: Amazon / Banggood / AliExpress
- 40 x 470 ohm Resistencia: Amazon / Banggood / AliExpress

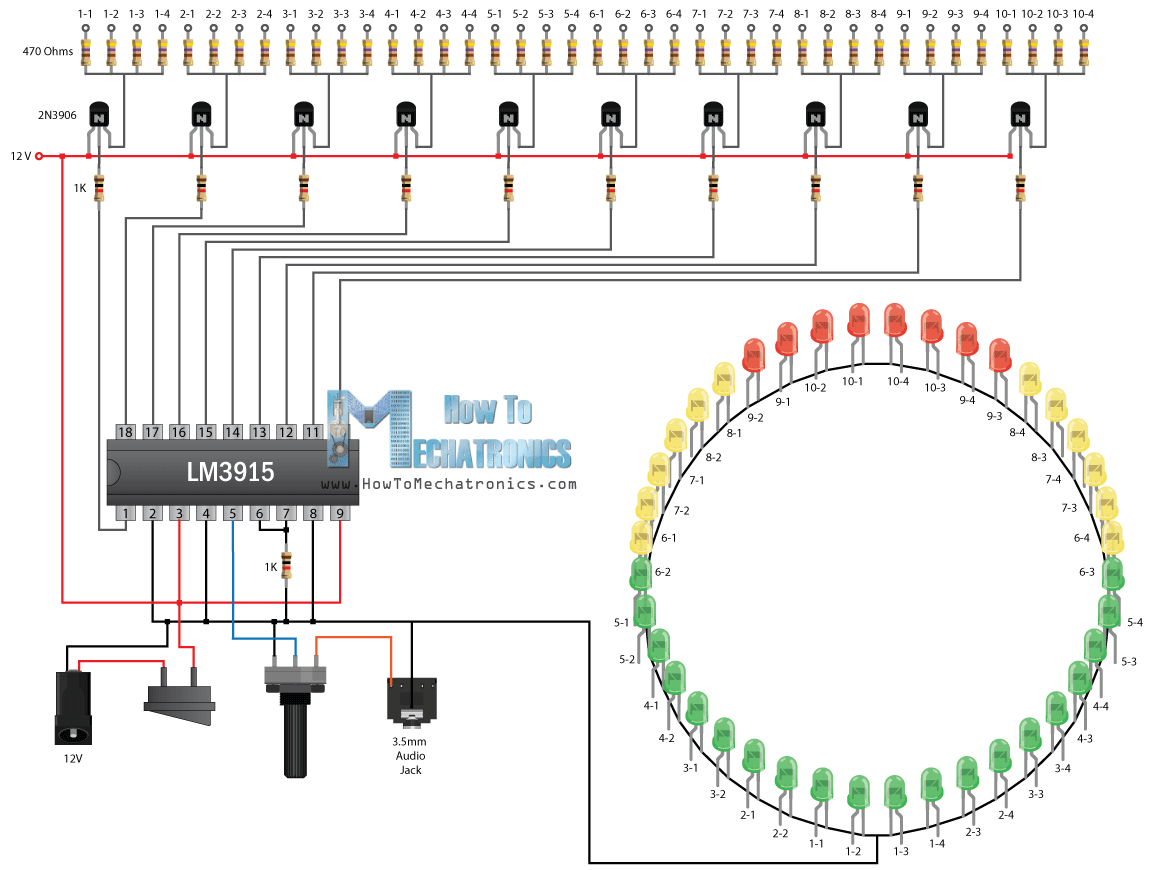

Aquí tienes el diagrama completo de cómo debe ser conectado todo.
Cómo Funciona el Infinity Mirror: Explicación

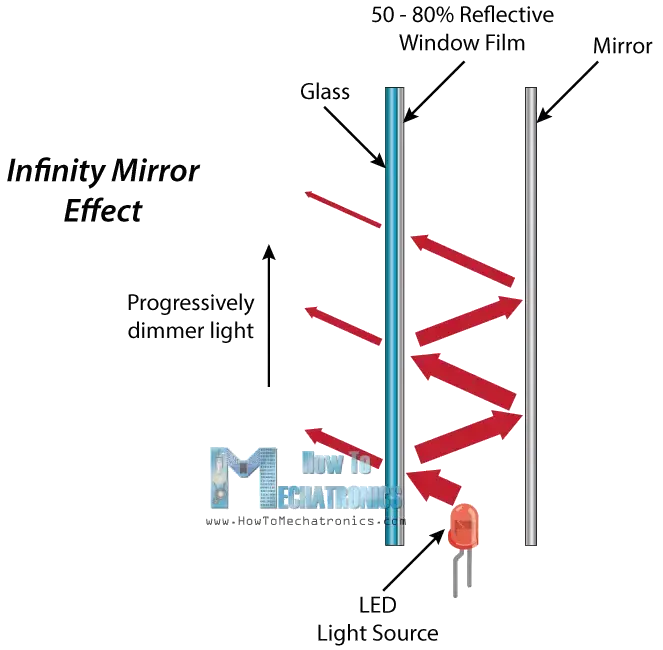

Estamos listos para seguir adelante y empezar a construir el espejo infinito. La idea del espejo infinito es que el LED, o la fuente de luz, debe colocarse entre un espejo y un vidrio en el que se adhirió una película de ventanas reflexiva del 50 al 80%.
Dependiendo de la calidad de la película y la cantidad de reflectividad que proporciona, la luz seguirá rebotando entre el espejo y el vidrio, pero al mismo tiempo parte de la luz escapará a través del vidrio. Por lo tanto, desde el otro lado del vidrio filmado podrás ver el efecto infinito.
Construyendo el Infinity Mirror

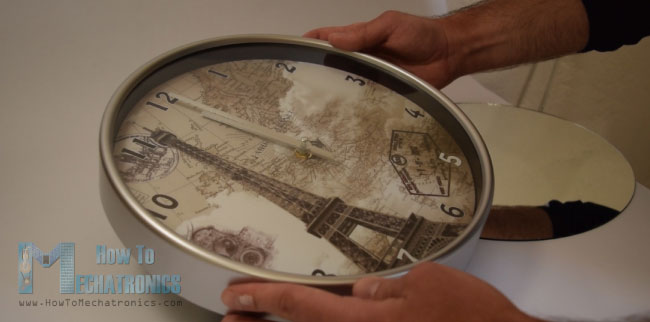

El vidrio y el armazón que usé para este proyecto son de un reloj de pared y logré encontrar un espejo del mismo tamaño. Luego necesitamos algo en lo que podamos colocar los LEDs que los sostendrá entre el espejo y el vidrio.

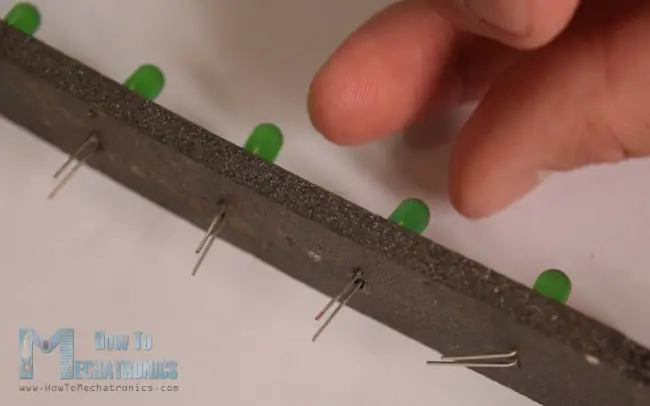

Para ese propósito, utilicé un poliestireno de 5 mm de espesor, pero también se puede utilizar cartón u otro material similar. Después de insertar todos los LEDs, necesitamos soldar todos los terminales negativos juntos y soldar un cable separado a cada terminal positivo.

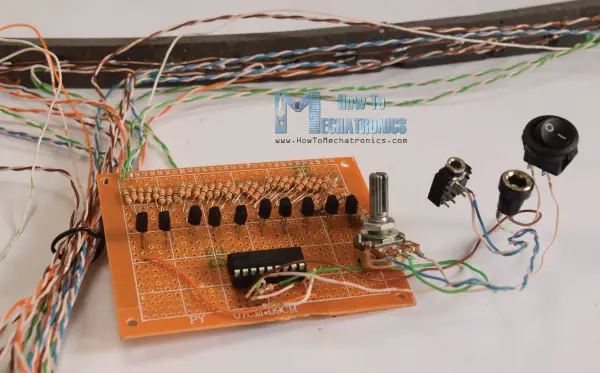

Luego necesitamos soldar todos los componentes electrónicos como se describe en el diagrama de circuito previamente. Una vez que hayamos terminado con eso, también necesitamos soldar todos los cables que provienen de los LEDs a la placa de circuito.

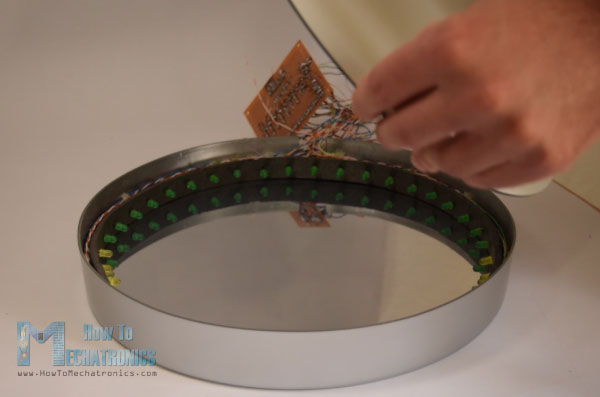

En este punto puede volverse un poco confuso debido a la cantidad de cables, así que debes tener cuidado al conectarlos. Una vez que hayas terminado con esto, debes probar si la electrónica funciona correctamente.
Luego necesitamos ensamblar todo. Así que, en el armazón primero va el vidrio filmado y encima de él el poliestireno con los LEDs. Una vez que estén asegurados en su lugar, va el espejo, que también se sujeta con una pistola de pegamento. Lo que queda es hacer un soporte para el espejo infinito. Para ese propósito, utilicé una caja metálica de un perfume que era exactamente del tamaño que necesitaba.

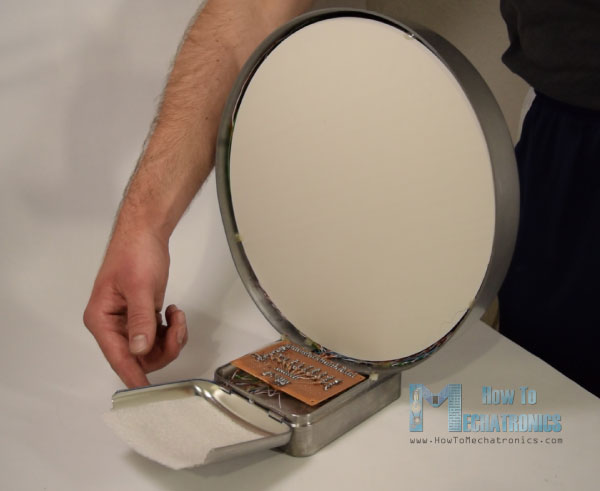

Así que aseguré el espejo infinito a la caja con una pistola de pegamento, corté su tapa al tamaño, hice los agujeros y adjunté el jack de energía, el jack de audio, el potenciómetro y el interruptor. Eso es todo, y espero que hayas disfrutado este proyecto electrónico.
Siéntete libre de hacer cualquier pregunta en la sección de comentarios a continuación.
