Esta configuración es una adición a cualquier tipo de máquina CNC, impresora 3D, cortadora láser, etc. Los topes ópticos son una forma extremadamente rentable de aumentar la precisión de su máquina y, al mismo tiempo, proporcionan una anulación de seguridad para proteger la máquina de errores que pueda sufrir. podría dañar.

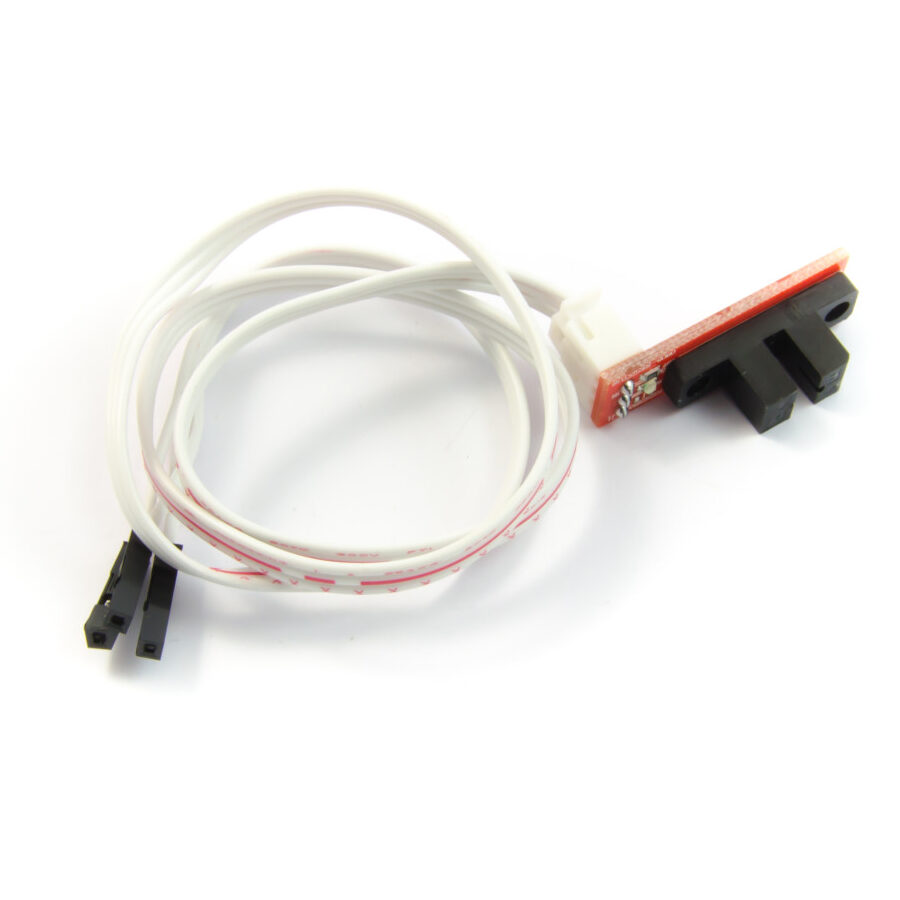

Costo: Puedes encontrarlos en eBay por sólo $2,57 cada uno y necesitarás 3 para un total de $7,71. Esto incluye las resistencias y el LED, así como la PCB completamente ensamblada y lista para enchufar a un conector. Obtuve la mía gratis al desmontar una vieja impresora láser, así que tuve que hacer el circuito yo mismo.
Haciendo el circuito: Utilicé el esquema electrónico de séptima generación de Reprap y una placa de prototipos para que todo funcionara y luego fresaré una PCB. Una de las ventajas de hacer una PCB personalizada es que puedes blindarla junto con todos los cables y colocarla junto a la computadora que ejecuta el dispositivo para ver qué eje está alcanzando el límite. Se adjunta el esquema y aquí hay un video de mi protoboard con explicaciones de los pines.
Montaje de los interruptores: Usé clavos líquidos y los pegué directamente al marco para el eje X. Quieres montarlos en la parte móvil donde se montan las ruedas + motor. Luego coloque un trozo de material en los extremos del riel que activará el interruptor cuando llegue a ese extremo del riel. En el eje Y utilicé un trozo de cartón para montar el interruptor y luego aseguré el cartón con cinta aislante. No te rías, funciona. En el eje Z hice una pieza de metal que se atornilla a la placa de la varilla roscada y luego pegué el sensor al metal. Aquí tenéis un vídeo de los montajes:
Configuración del software: Esto depende del controlador y del software de su motor. La mayoría de los controladores de motores tienen 4 pines de entrada para interruptores de límite. Utiliza 1 entrada para cada sensor. Esta entrada normalmente es de +5 V y si se produce un cortocircuito a tierra (0 V), disparará el interruptor de límite. Después de conectar el sensor a la entrada, simplemente dígale al software que esta es su casa + ambos límites (Max y Min). El software puede descubrir qué es qué. La configuración es básicamente idéntica a la de los interruptores mecánicos.
