Controla cualquier dispositivo electrónico con el mando a distancia del televisor | tutorial de infrarrojos arduino

En este tutorial de Arduino IR, aprenderemos cómo controlar dispositivos electrónicos usando un control remoto de TV y un Arduino. Haremos algunos ejemplos, desde controlar un LED simple hasta controlar la velocidad de un ventilador de CC y controlar electrodomésticos de alto voltaje. Puede ver el vídeo a continuación o leer el tutorial escrito a continuación.

Cómo funciona

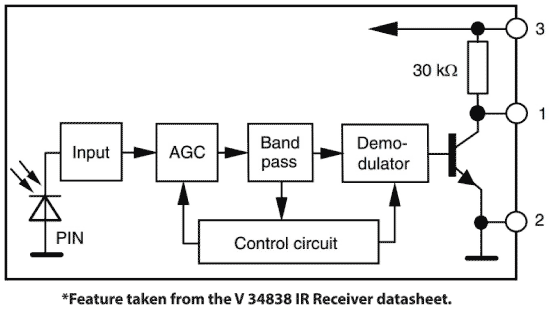

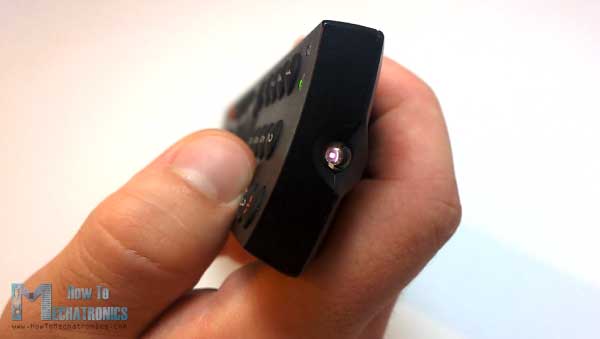

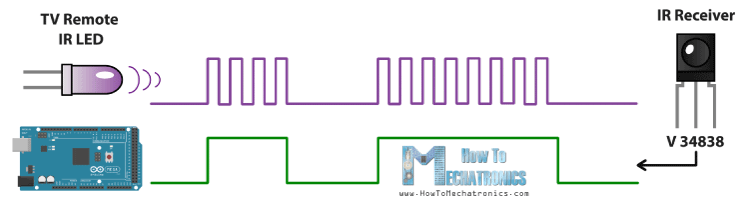

Notamos que el LED delante del mando parpadea cuando pulsamos un botón. En realidad, sólo podemos ver esto a través de una cámara porque es luz infrarroja y no es visible para el ojo humano.

Entonces>

En>

Usando>

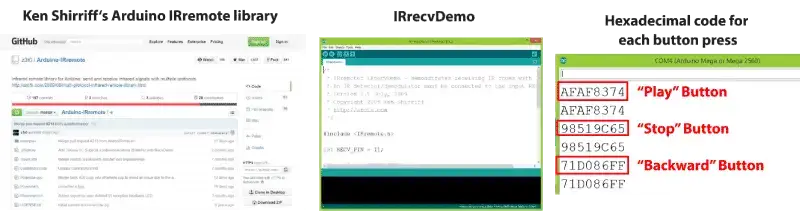

Enlace>https://github.com/z3t0/Arduino-IRremote

Controlar un LED RGB con el mando a distancia de un televisor

Puede obtener los componentes en uno de los siguientes sitios web:

• Receptor IR……………………………… Amazon / Banggood / AliExpress
• LED RGB…………………………………… Amazon / Banggood / AliExpress
• 3 resistencias de 220 ohmios………….…… Amazon / Banggood / AliExpress
• Placa Arduino………………………….. Amazon / Banggood / AliExpress
• Cables de puente y placa de pruebas…….. Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

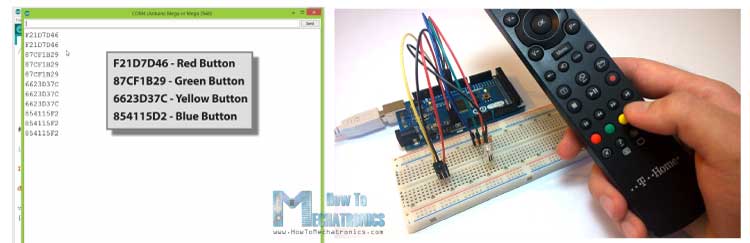

Entonces controlaremos el color del LED usando los 4 botones de colores del control remoto del televisor. Esto significa que primero debemos ver los códigos hexadecimales para cada una de estas claves cargando el ejemplo IRrecvDemo y ejecutando el monitor serie. Pulsaremos cada uno de estos botones y anotaremos sus códigos.

Ahora>establecerColor() La función hace que el LED se ilumine en el color correspondiente. Para obtener más detalles sobre cómo funciona un LED RGB con Arduino, consulte mi tutorial Arduino RGB.

/*
 *  Controlling a RGB LED with a TV Remote
 *
 *  Modified IRrecvDemo example from Ken Shirriff IRremote Library
 *  Ken Shirriff
 *  https://arcfn.com
 *
 *  Modified by Dejan Nedelkovski,
 *  www.HowToMechatronics.com
 *
 */

#include <IRremote.h>

int RECV_PIN = 8; // IR Receiver - Arduino Pin Number 8

IRrecv irrecv(RECV_PIN);

decode_results results;

int redPin = 5;
int greenPin = 6;
int bluePin = 7;

void setup()
{
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start the receiver
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {

  if (irrecv.decode(&results)) {

    if (results.value == 0xF21D7D46) { // Red Button
      setColor(255, 0, 0);  // Sets Red Color to the RGB LED
      delay(100);
      }
    if (results.value == 0x87CF1B29) { // Green Button
       setColor(0, 255, 0);  // Green Color
      delay(100);
      }
    if (results.value == 0x6623D37C) { // Yellow Button
      setColor(255, 255, 0);  // Yellow Color
      delay(100);
      }
    if (results.value == 0x854115F2) { // Blue Button
      setColor(0, 0, 255);  // Blue Color
      delay(100);
      }
     if (results.value == 0x1639AB6E) { // Stop Button
      setColor(0, 0, 0);  // OFF
      delay(100);
      }

    irrecv.resume(); // Receive the next value
  }
  delay(100);
}
// Custom made function for activating the RGB LED
void setColor(int red, int green, int blue)
{
  analogWrite(redPin, red); // Sends PWM signal to the Red pin
  analogWrite(greenPin, green);
  analogWrite(bluePin, blue);
}Code language: Arduino (arduino)

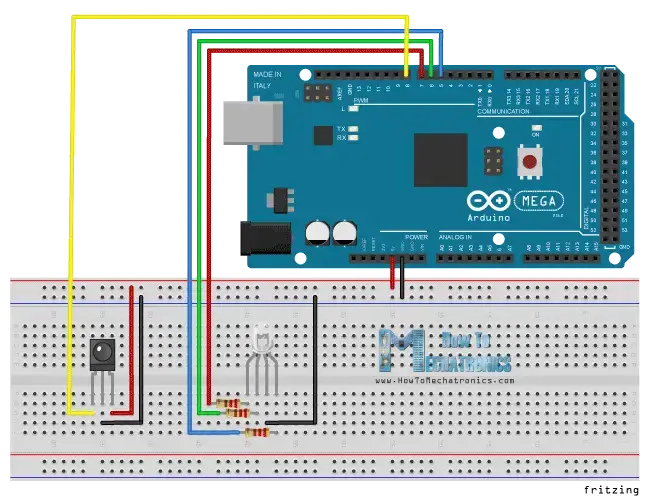

Aquí están los diagramas de circuito del LED RGB controlado por IR de Arduino:

Controlar la velocidad de un ventilador de CC con el mando a distancia de un televisor

Componentes necesarios para este ejemplo:

• Motor de corriente continua………………. Amazon / Banggood / AliExpress
• o ventilador CC………………. Amazon / Banggood / AliExpress
• Transistor NPN……. Amazon / Banggood / AliExpress
• Diodo……………………. Amazon / Banggood / AliExpress
• Condensador – 1uF…….. Amazon / Banggood / AliExpress
• Resistencia – 1k Ohmios. Amazon / Banggood / AliExpress

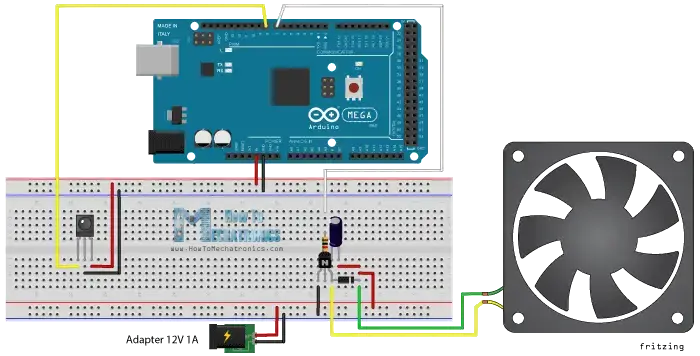

En este ejemplo, la velocidad de un ventilador de CC se controla mediante los botones de avance y retroceso del control remoto del televisor. Usamos estos diagramas de circuitos para controlar la velocidad del ventilador o controlamos la señal PWM usando los botones. Para obtener más detalles sobre cómo funcionan estos esquemas, consulte mi tutorial de Arduino Motors.

Aquí>escritura analógica() Función enviamos una señal PWM a la base del transistor. El botón PLAY arranca el motor a máxima velocidad, o el ciclo de trabajo de la señal PWM es del 100% y el botón STOP lo detiene. El botón de avance aumenta la velocidad del ventilador con cada pulsación al aumentar el ciclo de trabajo de la señal PWM, y el botón de retroceso lo disminuye.

/*
 *  Controlling a DC Fan Speed with a TV Remote
 *
 *  Modified IRrecvDemo example from Ken Shirriff IRremote Library
 *  Ken Shirriff
 *  https://arcfn.com
 *
 *  Modified by Dejan Nedelkovski,
 *  www.HowToMechatronics.com
 *
 */

#include <IRremote.h>

int RECV_PIN = 8; // IR Receiver - Arduino Pin Number 8
int pwmPin = 7; // Arduino Pin Number 7 to the Base of the Transistor
int pwmValue;

IRrecv irrecv(RECV_PIN);

decode_results results;


void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start the receiver
  pinMode( pwmPin, OUTPUT);
  pwmValue = 0; // Starts the program with turned off motor
}

void loop() {

  if (irrecv.decode(&results)) {

    analogWrite(pwmPin, pwmValue);

    if (results.value == 0xAFAF8374) { // PLAY Button
        pwmValue = 255; // 100% Duty Cycle | Max Speed
        }
    if (results.value == 0x98519C65) { // STOP Button
        pwmValue = 0; // 0% Duty Cycke | Turned off
        }
    if (results.value == 0x93F1BA08) { // FORWARD Button
        if(pwmValue <= 245){
        pwmValue = pwmValue + 10; // Increases the Duty Cycle of the PWM Signal
        delay(20);
      }
    }
    if (results.value == 0x71D086FF) { // BACKWARD Button
      if(pwmValue >= 20){
        pwmValue = pwmValue - 10; // Decreases the Duty Cycle of the PWM Signal
        delay(20);
      }
    }
  Serial.print(pwmValue);
  Serial.print(" ");
  Serial.println(results.value, HEX);

  irrecv.resume(); // Receive the next value
  }
  delay(100);
}
Code language: Arduino (arduino)

Controlar electrodomésticos de alto voltaje con el mando a distancia del televisor

Componentes necesarios para este tutorial:

• Módulo de relé de 5V……. Amazon / Banggood / AliExpress
• Cable, enchufe, enchufe

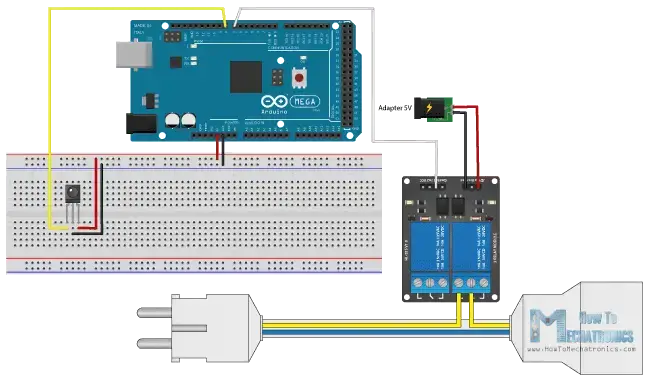

El último ejemplo trata sobre el control de electrodomésticos de alto voltaje mediante el mando a distancia del televisor. Para ello necesitamos un módulo de relé. Estoy usando el módulo de relé HL-52S con capacidad nominal de 10 A a 250 y 125 V CA. A continuación se muestran los diagramas de circuito de un ejemplo de un electrodoméstico de alto voltaje controlado con Arduino IR. Usando el pin número 7 de la placa Arduino, controlamos el relé, que tiene un enchufe para conectar cualquier dispositivo electrónico de alto voltaje.

Como>

Aquí>

/*
 *  Controlling High Voltage Home Appliances with a TV Remote
 *
 *  Modified IRrecvDemo example from Ken Shirriff IRremote Library
 *  Ken Shirriff
 *  https://arcfn.com
 *
 *  Modified by Dejan,
 *  www.HowToMechatronics.com
 *
 */

#include <IRremote.h>

int RECV_PIN = 8;
int relayOut = 7;
int buttonState ;

IRrecv irrecv(RECV_PIN);

decode_results results;


void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start the receiver
  pinMode( relayOut, OUTPUT);
  buttonState = HIGH; // Starts the program with turned off Relay. The relay input works inversly so HIGH state means deactivated relay

}

void loop() {

  buttonState = digitalRead(relayOut);

  if (irrecv.decode(&results)) {

    if (results.value == 0xAFAF8374) { // PLAY Button
        digitalWrite(relayOut, LOW); // Activates the relay
        }
    if (results.value == 0x98519C65) { // STOP Button
        digitalWrite(relayOut, HIGH); // Deactivates the relay
        }

  irrecv.resume(); // Receive the next value
  }

  Serial.print(" ");
  Serial.println(results.value, HEX);


  delay(100);
}Code language: Arduino (arduino)
