Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

¡Bienvenidos al tutorial de relé Arduino! En este artículo aprenderás todo lo necesario para controlar dispositivos de alto voltaje utilizando tu placa Arduino y un relé. Descubre cómo llevar tus proyectos al siguiente nivel con este sencillo pero poderoso componente. ¡Comencemos!

En este tutorial aprenderemos cómo controlar dispositivos de alto voltaje usando Arduino y un módulo de relé. Puede ver el vídeo a continuación o leer el tutorial escrito a continuación.

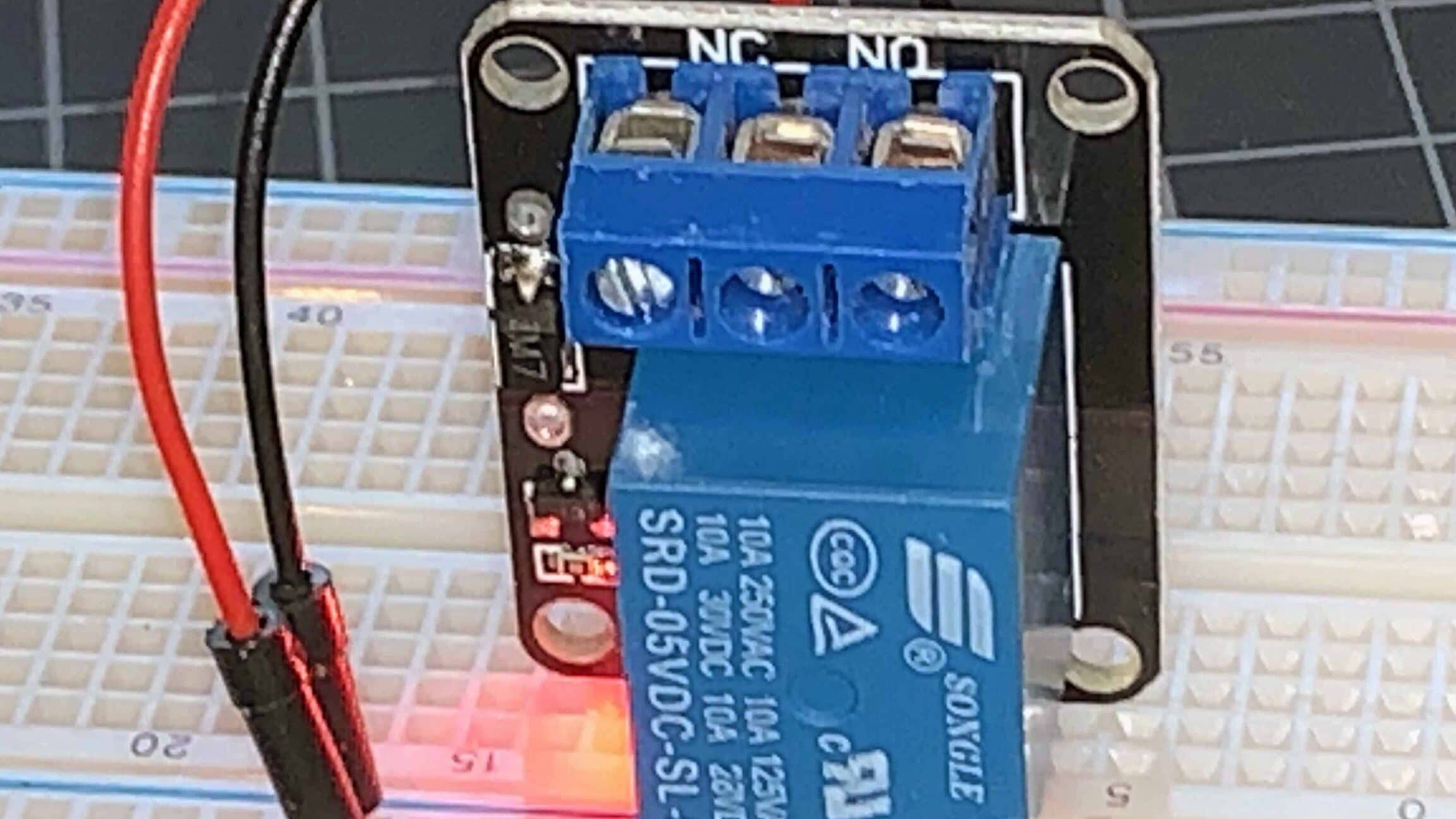

descripción general

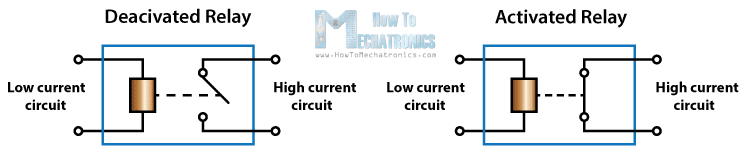

Podemos controlar dispositivos de alta tensión con relés. Un relé es en realidad un interruptor accionado eléctricamente por un electroimán. El electroimán se activa con un voltaje bajo, como 5 voltios, mediante un microcontrolador y tira de un contacto para cerrar o interrumpir un circuito de alto voltaje.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Módulo de relé HL-52S

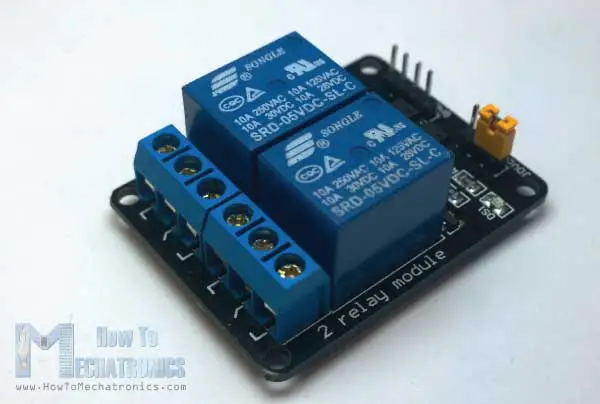

Como ejemplo para este tutorial de relés Arduino, usaremos el módulo de relés de 2 canales HL-52S, que tiene 2 relés nominales de 10 A a 250 y 125 V CA y 10 A a 30 y 28 V CC. El puerto de salida de alto voltaje tiene 3 pines, el del medio es el pin común y como podemos ver en las marcas, uno de los otros dos pines es para el puerto normalmente abierto y el otro es para el puerto normalmente cerrado.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

En>

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Componentes necesarios para este tutorial de relé Arduino


Puede obtener los componentes en uno de los siguientes sitios web:

  • Módulo de relé de 5V……………………………… Amazon / Banggood / AliExpress
  • Placa Arduino……………………………… Amazon / Banggood / AliExpress
  • Cables de puente y placa de pruebas………… Amazon / Banggood / AliExpress
  • Cable, enchufe, enchufe

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

diagrama de circuito

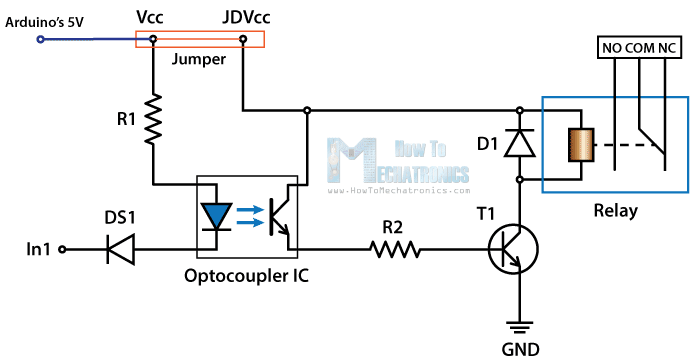

Para una mejor comprensión, veamos los diagramas de circuito del módulo de relé en esta configuración. Entonces podemos ver que los 5 voltios de nuestro microcontrolador que están conectados al pin Vcc para activar el relé a través del IC optoacoplador también están conectados al pin JDVcc que alimenta el solenoide del relé. Entonces en este caso no tenemos aislamiento entre el relé y el microcontrolador.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Para>

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Hay>

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Advertencia de alto voltaje

Antes de continuar con este tutorial, quiero advertirles que estamos usando alto voltaje, que puede causar lesiones graves o la muerte si se usa incorrecta o incorrectamente. Así que ten mucho cuidado porque no me hago responsable de tus acciones.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Cómo utilizar el módulo de relé Arduino con dispositivos de alto voltaje

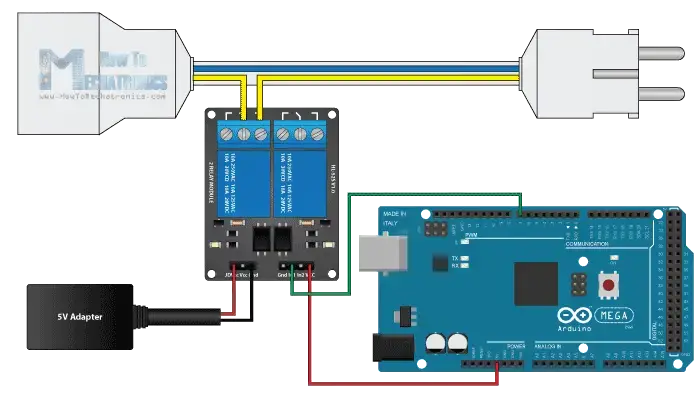

Primero, veamos el diagrama del circuito. Como se describió anteriormente, utilizamos un adaptador de 5 V como fuente de alimentación separada para el electroimán, conectado al JDVcc y a los pines de tierra. El pin de 5V del Arduino está conectado al pin Vcc del módulo y el pin número 7 está conectado al pin de entrada In1 para controlar el relé. Para la parte de alto voltaje ahora necesitamos un enchufe, una toma de corriente y un cable de dos hilos. Uno de los dos cables se corta y se conecta al pin común y normalmente abierto del conector de salida del módulo. Entonces con esta configuración cuando activemos el relé el circuito de alta tensión se cerrará y funcionará.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Así>

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

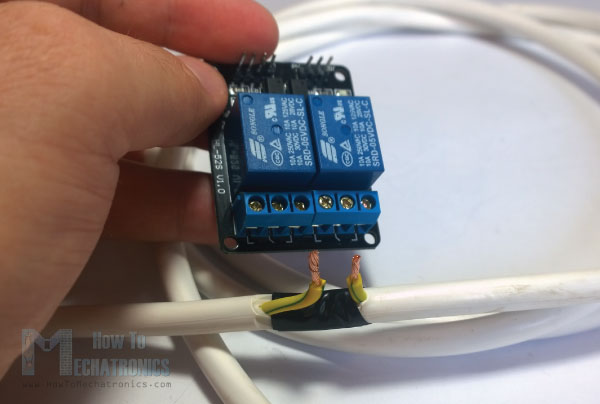

*Nota: Asegúrese de utilizar los otros cables y no el cable “amarillo y verde”, ya que es para conexión a tierra.

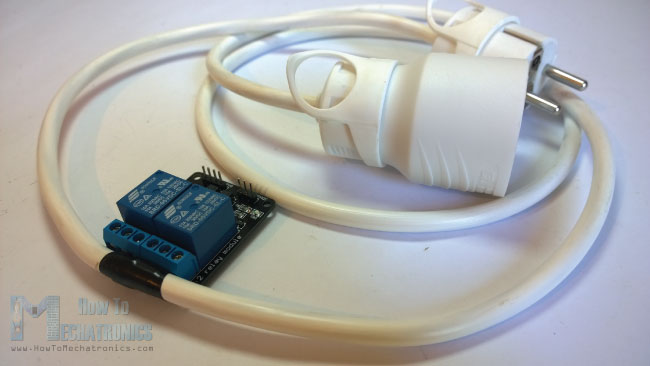

Así es como se ve mi cable ahora que está listo para usar. Sin embargo, antes de utilizar su cable, asegúrese de que esté funcionando correctamente. Puedes comprobarlo con un multímetro o probarlo primero con bajo voltaje.

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

Tutorial de relé Arduino – Código fuente

Ahora, para este tutorial, todo lo que necesitamos hacer es crear un código simple y probar cómo funciona el módulo de relé. Aquí está el código simple. Simplemente usamos el pin número 7 para controlar el relé, así que definimoslo como salida y creamos un programa que active y desactive el relé cada 3 segundos. Me gustaría mencionar aquí nuevamente que la entrada del módulo funciona a la inversa, por lo que una lógica «baja» en la entrada en realidad activa el relé y viceversa.

int in1 = 7;

void setup() {
  pinMode(in1, OUTPUT);
  digitalWrite(in1, HIGH);
}

void loop() {
  digitalWrite(in1, LOW);
  delay(3000);
  digitalWrite(in1, HIGH);
  delay(3000);
}Code language: Arduino (arduino)

Al final del vídeo de este tutorial hay una demostración de este ejemplo. Probé 3 dispositivos en él. Primero una bombilla de 100 W, luego una lámpara de escritorio y un termoventilador. Todos estos dispositivos funcionan con 220 V.

Entonces podemos controlar cualquier dispositivo de alto voltaje usando Arduino o cualquier otro. Microcontrolador. Y, por supuesto, las posibilidades ahora son infinitas. Por ejemplo, podremos controlar los dispositivos mediante el mando a distancia del televisor, Bluetooth, SMS, Internet, etc.

Categorías tutoriales de arduino
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Tutorial de relé Arduino: control de dispositivos de alto voltaje con Arduino

En este tutorial aprenderemos cómo controlar dispositivos de alto voltaje utilizando Arduino y un módulo de relé. Puedes ver el siguiente video o leer el tutorial escrito a continuación.

Visión general

Podemos controlar dispositivos electrónicos de alta tensión utilizando relés. Un relé es en realidad un interruptor que se activa eléctricamente mediante un electromágneto. El electromágneto se activa con un voltaje bajo, por ejemplo 5 voltios de un microcontrolador, y atrae un contacto para hacer o romper un circuito de alto voltaje.

Módulo de relé HL-52S

Como ejemplo para este Tutorial de Relé Arduino, utilizaremos el módulo de relé de 2 canales HL-52S, que tiene 2 relés con una clasificación de 10A a 250 y 125 V CA y 10A a 30 y 28 V CC. El conector de salida de alto voltaje tiene 3 pines, el del medio es el pin común y como podemos ver en las marcas, uno de los otros dos pines es para la conexión normalmente abierta y el otro para la conexión normalmente cerrada.

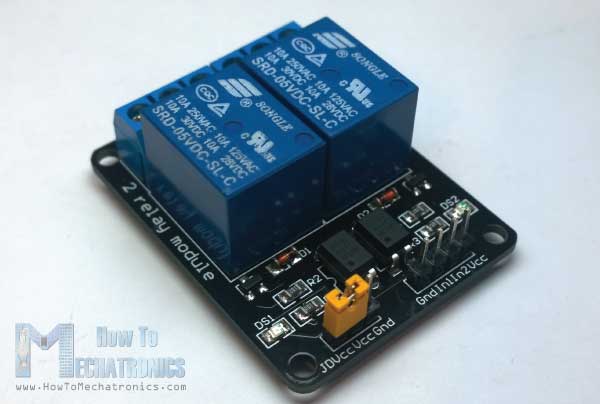

En el otro lado del módulo tenemos estos 2 sets de pines. El primero tiene 4 pines, un pin de tierra y un pin de VCC para alimentar el módulo y 2 pines de entrada, In1 e In2. El segundo set de pines tiene 3 pines con un puente entre el pin JDVcc y el pin Vcc. Con una configuración como esta, el electromágneto del relé se alimenta directamente desde la Placa de Arduino y si algo sale mal con el relé, el microcontrolador podría dañarse.

Componentes necesarios para este tutorial Arduino Relay

Puedes obtener los componentes en cualquiera de los sitios a continuación:

  • Módulo de relé de 5V ………………………… Amazon / Banggood / AliExpress
  • Placa de Arduino …………………………… Amazon / Banggood / AliExpress
  • Protoboard y cables puente ……… Amazon / Banggood / AliExpress
  • Cable, enchufe y toma de corriente

Diagrama de circuito

Para una mejor comprensión, veamos el esquema de circuito del módulo de relé en esta configuración. Por lo tanto, podemos ver que los 5 voltios de nuestro microcontrolador conectados al pin Vcc para activar el relé a través del IC de Optoacoplador también están conectados al pin JDVcc que alimenta el electromágneto del relé. Por lo tanto, en este caso no tenemos aislamiento entre el relé y el microcontrolador.

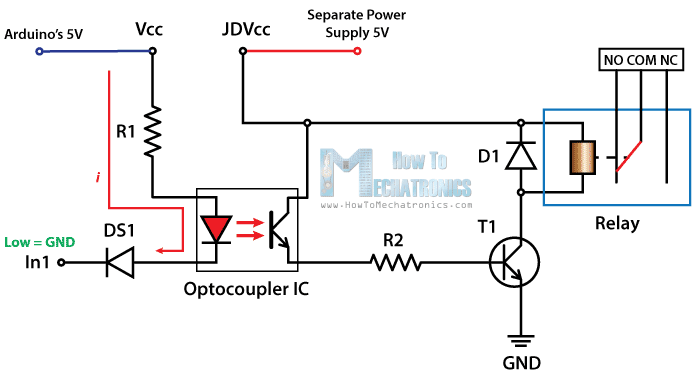

Para aislar el microcontrolador del relé, debemos quitar la conexión en puente y conectar una fuente de alimentación separada para el electromágneto al pin JDVcc y al pin de tierra. Ahora, con esta configuración, el microcontrolador no tiene ninguna conexión física con el relé, simplemente utiliza la luz LED del IC de Optoacoplador para activar el relé.

Hay una cosa más que debe tenerse en cuenta en este esquema de circuito. Los pines de entrada del módulo funcionan de forma inversa. Como podemos ver, el relé se activará cuando el pin de entrada esté en LOW porque de esa manera la corriente podrá fluir desde el VCC hasta el pin de entrada que está en LOW o a tierra, y el LED se encenderá y activará el relé. Cuando el pin de entrada esté en HIGH, no habrá flujo de corriente, por lo que el LED no se encenderá y el relé no se activará.

Continúa leyendo el resto del artículo en el enlace
