Proyecto clasificador de colores Arduino

En este artículo te mostraré cómo hacer un clasificador de colores Arduino. Puede ver el vídeo a continuación o leer el artículo escrito a continuación.

diseño

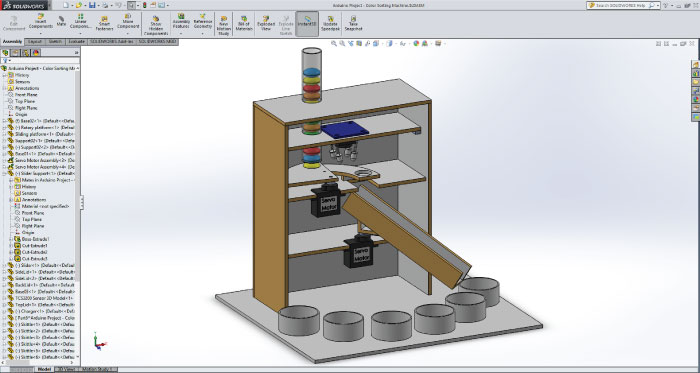

Todo lo que necesitamos para este proyecto Arduino es un sensor de color (TCS3200) y dos servomotores aficionados, lo que hace que este proyecto sea bastante simple pero muy divertido de construir. Primero, creé el diseño del clasificador de color usando el software de modelado 3D Solidworks y aquí está su principio de funcionamiento:

• Primero,>
• Luego, el servomotor gira y lleva el cono al sensor de color, que detecta su color.
• Después de eso, el servomotor inferior gira a la posición respectiva y luego el servomotor superior gira nuevamente hasta que el cono cae dentro del riel guía.

Aquí podrás descargar el modelo 3D así como los dibujos con todas las dimensiones necesarias para construir este proyecto Arduino.

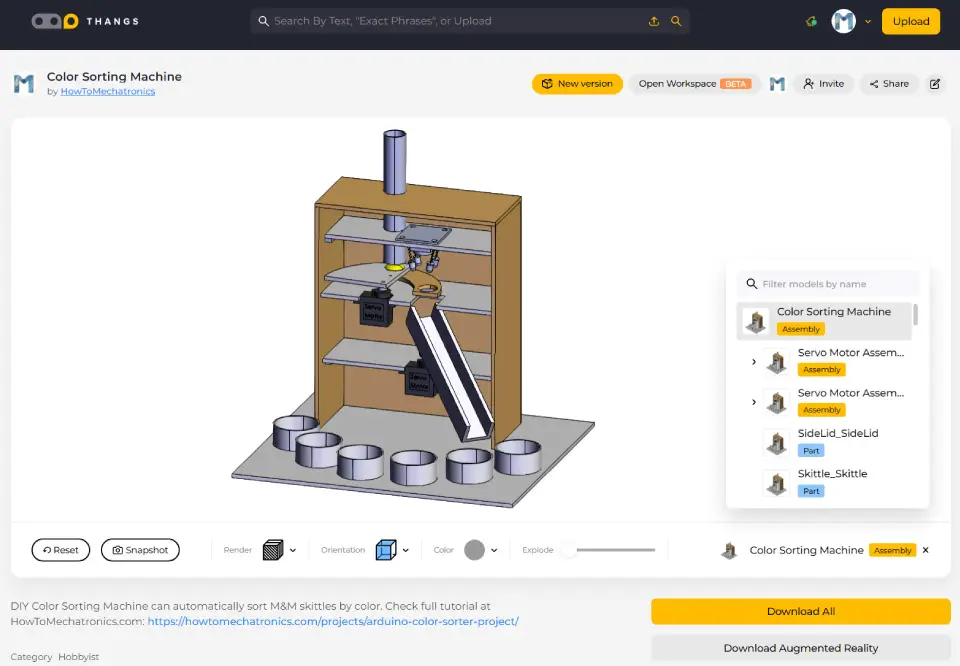

Puede buscar y descargar este modelo 3D y explorarlo en su navegador en Thangs.

Descargar>Modelo 3D en Thangs.

Proyecto Arduino – Dibujos de máquinas clasificadoras de colores

1 archivo(s) 171.59KB

Descargar

Los siguientes dibujos se pueden utilizar para cortar con láser todas las piezas del estuche:

Dibujos de clasificador de color Arduino para corte por láser.

1 archivo(s) 1,52MB

Descargar

Construyendo el clasificador de colores Arduino

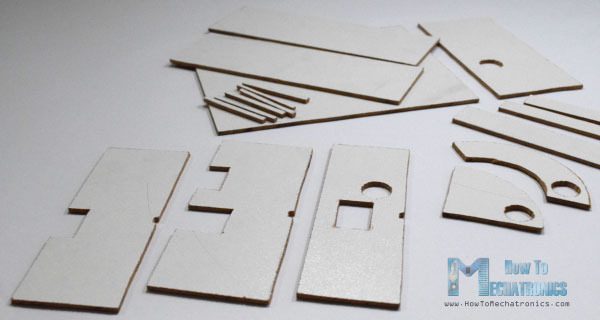

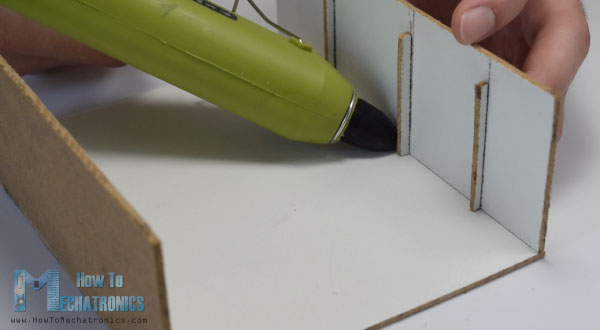

El material que utilicé para este proyecto es un tablero de fibra de 3 mm de espesor. Trazo las piezas según los dibujos en el tablero de fibra y corto todas las piezas al tamaño correcto con una pequeña sierra de mano.

Después>

Luego>

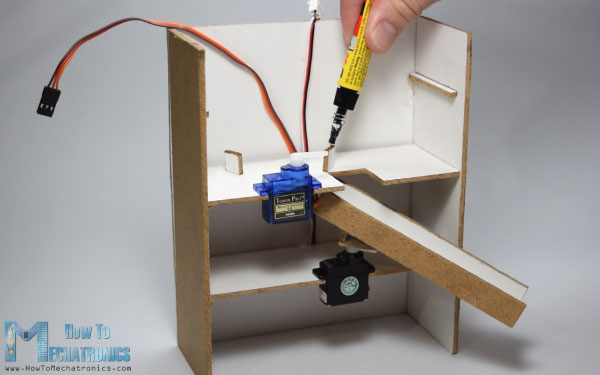

Luego usé pegamento nuevamente para fijar el riel guía al servomotor inferior, así como el soporte y la plataforma necesarios para el servomotor superior.

Luego>

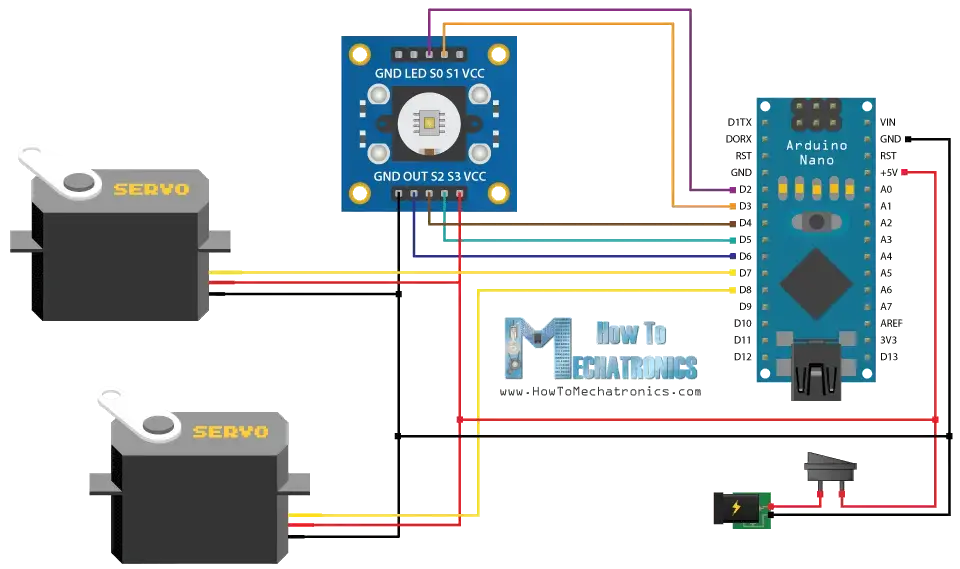

Conecté>

Puede>

• Sensor de color TCS230 TCS3200……. Amazon / Banggood / AliExpress
• Arduino Nano………………………………. Amazon / Banggood / AliExpress
• Cables de puente y de placa de pruebas………… Amazon / Banggood / AliExpress
• Servo motor ………………………………. Amazon / Banggood / AliExpress
• Cambiar………………………………….…….. Amazon / Banggood / AliExpress
• Conexión eléctrica…………………………….…… Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

Código fuente del clasificador de color Arduino

En este punto primero necesitamos programar el Arduino y luego completar el ensamblaje. Aquí está el código Arduino:

/*     Arduino Project - Color Sorting Machine
 *
 *  by Dejan Nedelkovski, www.HowToMechatronics.com
 *
 */
#include <Servo.h>

#define S0 2
#define S1 3
#define S2 4
#define S3 5
#define sensorOut 6

Servo topServo;
Servo bottomServo;

int frequency = 0;
int color=0;

void setup() {
  pinMode(S0, OUTPUT);
  pinMode(S1, OUTPUT);
  pinMode(S2, OUTPUT);
  pinMode(S3, OUTPUT);
  pinMode(sensorOut, INPUT);

  // Setting frequency-scaling to 20%
  digitalWrite(S0, HIGH);
  digitalWrite(S1, LOW);

  topServo.attach(7);
  bottomServo.attach(8);

  Serial.begin(9600);
}

void loop() {

  topServo.write(115);
  delay(500);

  for(int i = 115; i > 65; i--) {
    topServo.write(i);
    delay(2);
  }
  delay(500);

  color = readColor();
  delay(10);

  switch (color) {
    case 1:
    bottomServo.write(50);
    break;

    case 2:
    bottomServo.write(75);
    break;

    case 3:
    bottomServo.write(100);
    break;

    case 4:
    bottomServo.write(125);
    break;

    case 5:
    bottomServo.write(150);
    break;

    case 6:
    bottomServo.write(175);
    break;

    case 0:
    break;
  }
  delay(300);

  for(int i = 65; i > 29; i--) {
    topServo.write(i);
    delay(2);
  }
  delay(200);

  for(int i = 29; i < 115; i++) {
    topServo.write(i);
    delay(2);
  }
  color=0;
}

// Custom Function - readColor()
int readColor() {
  // Setting red filtered photodiodes to be read
  digitalWrite(S2, LOW);
  digitalWrite(S3, LOW);
  // Reading the output frequency
  frequency = pulseIn(sensorOut, LOW);
  int R = frequency;
  // Printing the value on the serial monitor
  Serial.print("R= ");//printing name
  Serial.print(frequency);//printing RED color frequency
  Serial.print("  ");
  delay(50);

  // Setting Green filtered photodiodes to be read
  digitalWrite(S2, HIGH);
  digitalWrite(S3, HIGH);
  // Reading the output frequency
  frequency = pulseIn(sensorOut, LOW);
  int G = frequency;
  // Printing the value on the serial monitor
  Serial.print("G= ");//printing name
  Serial.print(frequency);//printing RED color frequency
  Serial.print("  ");
  delay(50);

  // Setting Blue filtered photodiodes to be read
  digitalWrite(S2, LOW);
  digitalWrite(S3, HIGH);
  // Reading the output frequency
  frequency = pulseIn(sensorOut, LOW);
  int B = frequency;
  // Printing the value on the serial monitor
  Serial.print("B= ");//printing name
  Serial.print(frequency);//printing RED color frequency
  Serial.println("  ");
  delay(50);

  if(R<45 & R>32 & G<65 & G>55){
    color = 1; // Red
  }
  if(G<55 & G>43 & B<47 &B>35){
    color = 2; // Orange
  }
  if(R<53 & R>40 & G<53 & G>40){
    color = 3; // Green
  }
  if(R<38 & R>24 & G<44 & G>30){
    color = 4; // Yellow
  }
  if(R<56 & R>46 & G<65 & G>55){
    color = 5; // Brown
  }
  if (G<58 & G>45 & B<40 &B>26){
    color = 6; // Blue
  }
  return color;
}Code language: Arduino (arduino)

Descripción del código:

Entonces necesitamos incluir la biblioteca Servo.h, definir los pines a los que se conectará el sensor de color, crear los objetos servo y declarar algunas variables necesarias para el programa. En la sección de configuración, debemos definir los pines como salidas y entradas, configurar la escala de frecuencia para el sensor de color, definir los pines del servo e iniciar la comunicación en serie para imprimir los resultados de la medición del color en el monitor en serie.

En la sección de bucle, nuestro programa comienza moviendo el servomotor superior a la posición del cargador de cono. Tenga en cuenta que este valor de 115 se ajusta a mis piezas y a mi servomotor, por lo que deberá ajustar este valor así como los siguientes valores para los servomotores según su diseño.

A continuación, giramos el cono usando el bucle «for» y lo llevamos a la posición del sensor de color. Usamos un bucle «for» para poder controlar la velocidad de rotación cambiando el tiempo de retardo en el bucle.

A continuación, después de medio segundo de retraso, leemos el color del cono usando la función personalizada readColor(). Aquí está el código de la función personalizada. Leemos el color del cono utilizando los cuatro pines de control y el pin de salida de frecuencia del sensor de color. El sensor mide tres valores diferentes para cada cono: rojo, verde y azul. Usamos estos valores para determinar el color real. Para obtener más información sobre cómo funciona el sensor de color TCS3200, consulte mi tutorial detallado anterior sobre él.

Aquí>

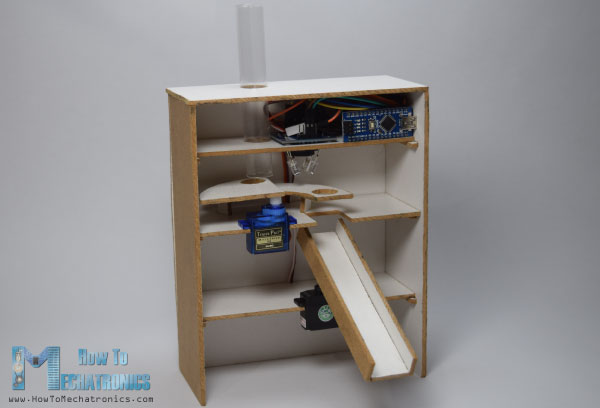

Finalización del diseño.

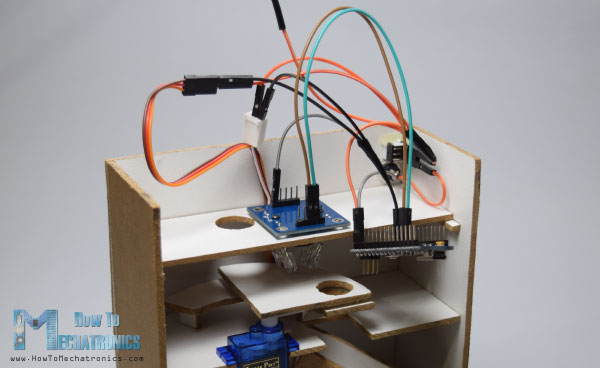

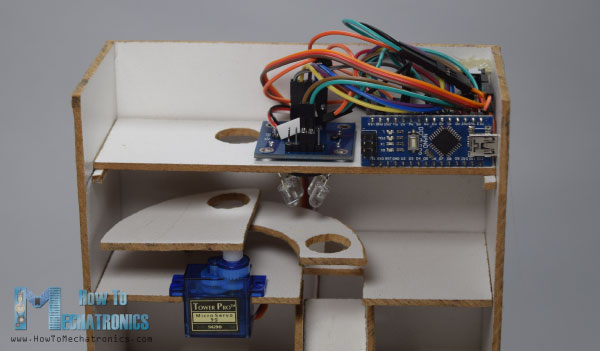

Después de cargar el código, adjunté la placa Arduino con una pistola de pegamento.

Luego>
