Tutorial LCD Arduino 16×2 – Todo lo que necesitas saber

En este tutorial de Arduino aprenderemos cómo hacer uno. LCD (pantalla de cristal líquido) con arduino. Las pantallas LCD como estas son muy populares y ampliamente utilizadas en muchos proyectos de electrónica porque son excelentes para mostrar información simple, como datos de sensores, y al mismo tiempo son muy asequibles.

Ya los he usado en varios de mis proyectos Arduino y puedes probarlos aquí:

• Proyecto de sistema de alarma y seguridad arduino.
• Máquina expendedora de bricolaje: proyecto de mecatrónica basado en Arduino
• Telémetro Arduino y nivel de burbuja digital

Puede ver el vídeo a continuación o leer el tutorial escrito a continuación. Contiene todo lo que necesitas saber sobre el uso de una pantalla de caracteres LCD con Arduino, como por ejemplo: B. Distribución de pines de LCD, diagrama de circuito y varios códigos de ejemplo.

¿Qué es una pantalla de caracteres LCD?

Una pantalla de caracteres LCD es un tipo especial de pantalla que solo se puede utilizar individualmente ASCII Caracteres de tamaño fijo. Luego podemos formar un texto a partir de estos caracteres individuales.

Si miras de cerca, notarás que hay pequeñas áreas rectangulares formadas por una cuadrícula de 5×8 píxeles. Cada píxel puede iluminarse individualmente, permitiéndonos crear personajes dentro de cada cuadrícula.

El>

Configuración de pines LCD de 16 × 2

Tiene 16 pines y el primero de izquierda a derecha es el Piso Código PIN. El segundo pin es el VCC al que conectamos el pin de 5 voltios de la placa Arduino. Luego viene el pin Vo, al que podemos conectar un potenciómetro para controlar el contraste de la pantalla.

Próximo RS Los pines de selección de pin o registro se utilizan para seleccionar si enviamos comandos o datos a la pantalla LCD. Por ejemplo, cuando el pin RS está configurado en estado bajo o cero voltios, enviamos comandos a la pantalla LCD como: colocar el cursor en una ubicación específica, borrar la pantalla, apagar la pantalla, etc. Y cuando el pin RS está configurado en alto o 5 voltios, enviamos datos o caracteres a la pantalla LCD.

Luego>Escritura/Escritura Pin que selecciona el modo si leemos o escribimos en el LCD. Aquí el modo de escritura es obvio y se utiliza para escribir o enviar comandos y datos a la pantalla LCD. El modo de lectura lo utiliza la propia pantalla LCD cuando se ejecuta el programa, lo cual no es necesario explicar en detalle en este tutorial.

Luego viene este mi Pin que permite escribir en los registros, o los siguientes 8 pines de datos de D0 a D7. Entonces, a través de estos pines enviamos los datos de 8 bits cuando escribimos en los registros o, por ejemplo, si queremos ver la última A grande en la pantalla, enviamos 0100 0001 a los registros según la tabla ASCII. Los dos últimos pines A Y ko el ánodo y el cátodo son para la retroiluminación LED.

En última instancia, no tenemos que preocuparnos mucho por cómo funciona la pantalla LCD porque la Biblioteca de Cristal Líquido se encarga de casi todo. En el sitio web oficial de Arduino, puede encontrar y ver las funciones de la biblioteca que permiten un fácil uso de la pantalla LCD. Podemos utilizar la biblioteca en modo de 4 u 8 bits. En este tutorial los usaremos en modo de 4 bits o solo usaremos 4 de los 8 pines de datos.

Cómo conectar Arduino a una pantalla LCD – Diagrama de circuito

Entonces necesitamos conectar la pantalla LCD de 16 × 2 a una placa Arduino.

Sólo utilizamos 6 pines de entrada digital de la placa Arduino. La pantalla LCD registra D4 a D7 Está conectado a los pines digitales 4 a 7 del Arduino. Activar El pin está conectado al pin número 2 y el RS El pin está conectado al pin número 1. El Escritura/Escritura El pin está conectado a tierra y el vo El pin está conectado al pin central del potenciómetro.

Puede obtener estos componentes en uno de los siguientes sitios web:

• LCD de 16×2 caracteres…………………….. Amazon / Banggood / AliExpress
• Potenciómetro ……………………………. Amazonas / Banggood / AliExpress
• Placa Arduino……………………………… Amazon / Banggood / AliExpress
• Cables de puente y placa de pruebas………… Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

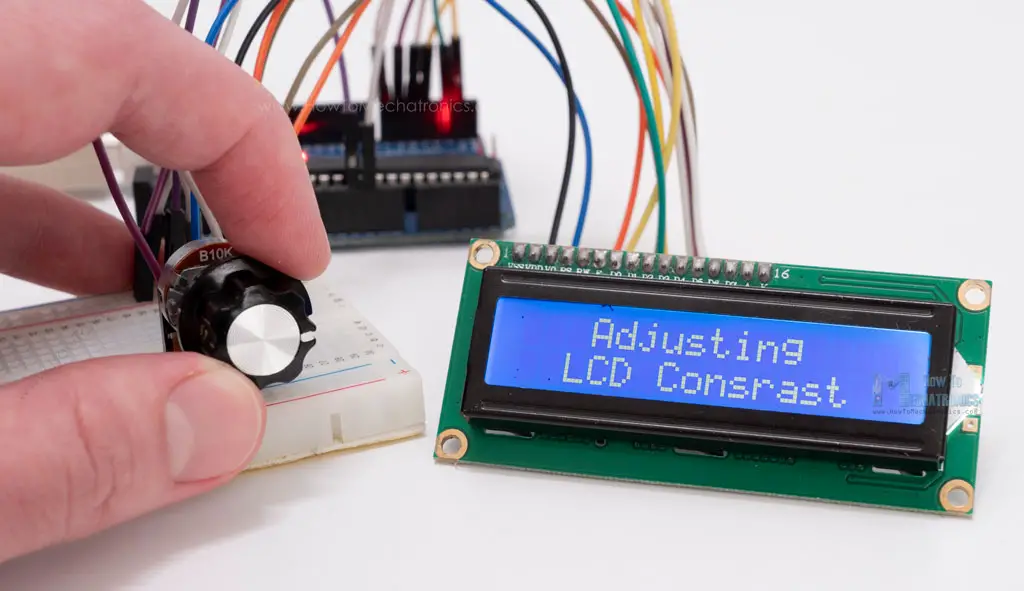

Ajustar el contraste de la pantalla LCD

Podemos ajustar el contraste de la pantalla LCD ajustando el voltaje de entrada en vo Código PIN. Usamos un potenciómetro porque de esta manera podemos ajustar fácilmente el contraste ajustando el voltaje de entrada de 0 a 5V.

¿Puedo usar la pantalla LCD sin potenciómetro?

Sí, si no tenemos un potenciómetro, aún podemos ajustar el contraste del LCD usando un divisor de voltaje formado por dos resistencias. Usando el divisor de voltaje necesitamos ajustar el valor del voltaje entre 0 y 5V para obtener un buen contraste en la pantalla. Descubrí que un voltaje de alrededor de 1 V funcionaba bien para mi LCD. Utilicé resistencias de 1K y 220 ohmios para conseguir un buen contraste.

También>vo Pin de la pantalla LCD. Podemos hacerlo vo Pin a cualquier pin compatible con Arduino PWM y en la sección de configuración podemos usar la siguiente línea de código:

analogWrite(11,100); // Generate PWM signal at pin D11, value of 100 (out of 255)Code language: Arduino (arduino)

Se genera una señal PWM en el pin D11 con un valor de 100 de 255, que se traduce en un voltaje de 0 a 5 V, se convierte en una entrada de aproximadamente 2 V en vo Bolígrafo LCD.

Código Arduino LCD

Aquí hay un código simple que podemos usar para explicar el principio de funcionamiento de la biblioteca Liquid Crystal. Este es el código del primer ejemplo del vídeo:

/*
* Arduino LCD Tutorial
*
* Crated by Dejan Nedelkovski,
* www.HowToMechatronics.com
*
*/

#include <LiquidCrystal.h> // includes the LiquidCrystal Library
LiquidCrystal lcd(1, 2, 4, 5, 6, 7); // Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)

void setup() {
 lcd.begin(16,2); // Initializes the interface to the LCD screen, and specifies the dimensions (width and height) of the display }
}

void loop() {
 lcd.print("Arduino"); // Prints "Arduino" on the LCD
 delay(3000); // 3 seconds delay
 lcd.setCursor(2,1); // Sets the location at which subsequent text written to the LCD will be displayed
 lcd.print("LCD Tutorial");
 delay(3000);
 lcd.clear(); // Clears the display
 lcd.blink(); //Displays the blinking LCD cursor
 delay(4000);
 lcd.setCursor(7,1);
 delay(3000);
 lcd.noBlink(); // Turns off the blinking LCD cursor
 lcd.cursor(); // Displays an underscore (line) at the position to which the next character will be written
 delay(4000);
 lcd.noCursor(); // Hides the LCD cursor
 lcd.clear(); // Clears the LCD screen
}Code language: Arduino (arduino)

Descripción del código:

Primero necesitamos insertar la Biblioteca de Cristal Líquido. Aquí se explica cómo hacerlo: Bosquejo > Incluir biblioteca > Cristal líquido. Entonces necesitamos crear un objeto LC. Los parámetros de este objeto deben ser los números de los pines de entrada digital de la placa Arduino o los pines del LCD, de la siguiente manera: (RS, Enable, D4, D5, D6, D7). En la configuración, debemos inicializar la interfaz de la pantalla LCD y hacer coincidir las dimensiones de la pantalla con las comenzar() Función.

Escribimos nuestro programa principal en el bucle. Con el prensa() Función que imprimimos en el LCD.

lcd.print("Arduino"); // Prints "Arduino" on the LCDCode language: Arduino (arduino)

El establecerCursor() La función se utiliza para establecer la posición donde se mostrará el texto posterior escrito en la pantalla LCD.

lcd.setCursor(2,1); // Sets the location at which subsequent text written to the LCD will be displayed Code language: Arduino (arduino)

El destello() La función se utiliza para mostrar un cursor parpadeante y el parpadeo() Función de apagado.

lcd.blink(); //Displays the blinking LCD cursorCode language: Arduino (arduino)

El Cursor() La función se utiliza para mostrar el cursor de subrayado y el sin cursor() Función de apagado. Con el claro() Con esta función podremos limpiar la pantalla LCD.

lcd.clear(); // Clears the LCD screenCode language: Arduino (arduino)

Ejemplo de desplazamiento de texto en LCD 16×2 y Arduino

Si tenemos un texto con más de 16 caracteres, podemos desplazar el texto usando el desplazamientoPantallaIzquierda() o desplazamientoPantallaDerecha() Función de la biblioteca LiquidCrystal.

Aquí hay un código de ejemplo:

#include <LiquidCrystal.h>

LiquidCrystal lcd(1, 2, 4, 5, 6, 7); // Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)

void setup() {
  lcd.begin(16, 2);
  lcd.print("Scrolling Text Example");
}
void loop() {
  lcd.scrollDisplayLeft();
  delay(500);
}Code language: Arduino (arduino)

Podemos elegir si queremos que el texto se desplace hacia la izquierda o hacia la derecha usando el botón desplazamientoPantallaIzquierda() o desplazamientoPantallaDerecha() Características. Con el Demora() Función que podemos ajustar la velocidad de desplazamiento.

Si desea tener más control sobre el desplazamiento del texto, también puede hacerlo usted mismo utilizando un bucle for. Aquí hay un ejemplo:

#include <LiquidCrystal.h>

LiquidCrystal lcd(1, 2, 4, 5, 6, 7); // Creates an LCD object. Parameters: (rs, enable, d4, d5, d6, d7)

void setup() {
  lcd.begin(16, 2); // Initializes the interface to the LCD screen, and specifies the dimensions (width and height) of the display

}

void loop() {
  // scroll text to the right
  for (int i = 0; i <= 13; i++) {
    lcd.setCursor(i, 0); // Sets the location at which subsequent text written to the LCD will be displayed
    lcd.print("LCD");
    delay(500); // 1 second delay
    lcd.clear(); // Write a character to the LCD
  }
  // scroll text to the left
  for (int i = 12; i >= 1; i--) {
    lcd.setCursor(i, 0);
    lcd.print("LCD");
    delay(500);
    lcd.clear();
  }
}Code language: Arduino (arduino)

Cómo generar y mostrar caracteres personalizados en la pantalla LCD

Además de los caracteres ASCII, también es posible generar caracteres personalizados y mostrarlos en la pantalla LCD utilizando la biblioteca LiquidCrystal.

Podemos>

#include <LiquidCrystal.h>

byte heart[8] = {  // Array of bytes
  B00000,          // B stands for binary formatter and the five numbers are the pixels
  B01010,
  B11111,
  B11111,
  B01110,
  B00100,
  B00000,
  B00000
};

byte smile[8] = {
  B00000,
  B00000,
  B01010,
  B00000,
  B10001,
  B01110,
  B00000,
  B00000
};

byte lock[8] = {
  B01110,
  B10001,
  B10001,
  B11111,
  B11011,
  B11011,
  B11111,
  B00000
};

byte character[8] = {
  B11111,
  B10101,
  B11111,
  B01010,
  B01110,
  B11111,
  B01110,
  B01110
};


LiquidCrystal lcd(1, 2, 4, 5, 6, 7); // Creates an LC object. Parameters: (rs, enable, d4, d5, d6, d7)

void setup() {
  lcd.begin(16, 2); // Initializes the interface to the LCD screen, and specifies the dimensions (width and height) of the display
  lcd.createChar(0, heart); // Create a custom character
  lcd.createChar(1, smile);
  lcd.createChar(2, lock);
  lcd.createChar(3, character);

  // Clears the LCD screen
  lcd.clear();

  // Print a message to the LCD
  lcd.print("Custom Character");
}

void loop() {
  lcd.setCursor(1, 1);
  lcd.write(byte(0));  // Display the custom character 0, the heart

  lcd.setCursor(5, 1);
  lcd.write(byte(1));

  lcd.setCursor(9, 1);
  lcd.write(byte(2));

  lcd.setCursor(13, 1);
  lcd.write(byte(3));
}Code language: Arduino (arduino)

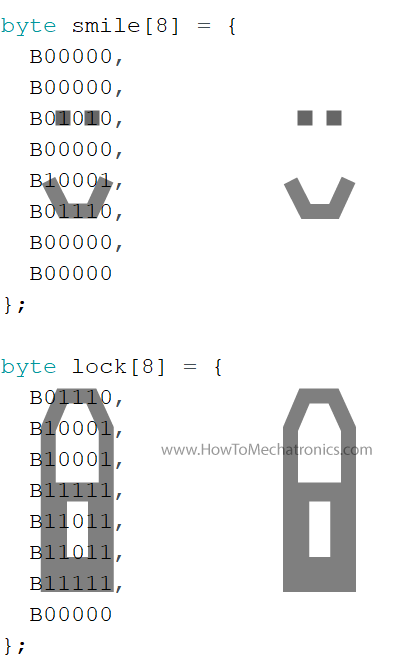

Podemos ver cómo podemos configurar la apariencia del personaje cambiando los ceros a unos dentro de la cuadrícula de 5×8 píxeles.

En>crear personaje() Función.

lcd.createChar(0, heart); // Create a custom characterCode language: Arduino (arduino)

El primer parámetro de esta función es un número entre 0 y 7, o debemos reservar uno de los 8 caracteres personalizados admitidos. El segundo parámetro es el nombre de la matriz de bytes.

Escribimos el carácter personalizado en la pantalla usando el escribir() Función y como parámetro usamos el número del personaje.

lcd.write(byte(0));  // Display the custom character 0, or the heartCode language: Arduino (arduino)

Ver también: Tutorial de pantalla táctil Arduino | LCD TFT

Diploma

Hemos cubierto prácticamente todo lo que necesitamos saber sobre el uso de una pantalla LCD con Arduino. Estas pantallas de caracteres LCD son realmente convenientes para mostrar información para muchos proyectos electrónicos. En los ejemplos anteriores utilicé una pantalla LCD de 16×2, pero el mismo principio de funcionamiento se aplica a cualquier otro tamaño de estas pantallas de caracteres.

Espero que hayas disfrutado este tutorial y hayas aprendido algo nuevo. No dudes en hacer tus preguntas en la sección de comentarios a continuación y no olvides consultar mi colección completa de más de 30 proyectos Arduino.
