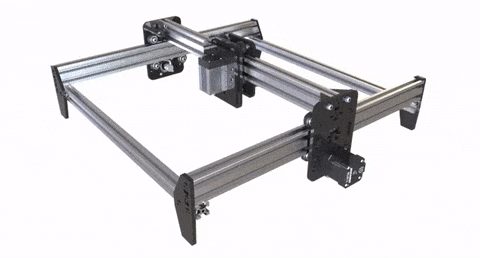

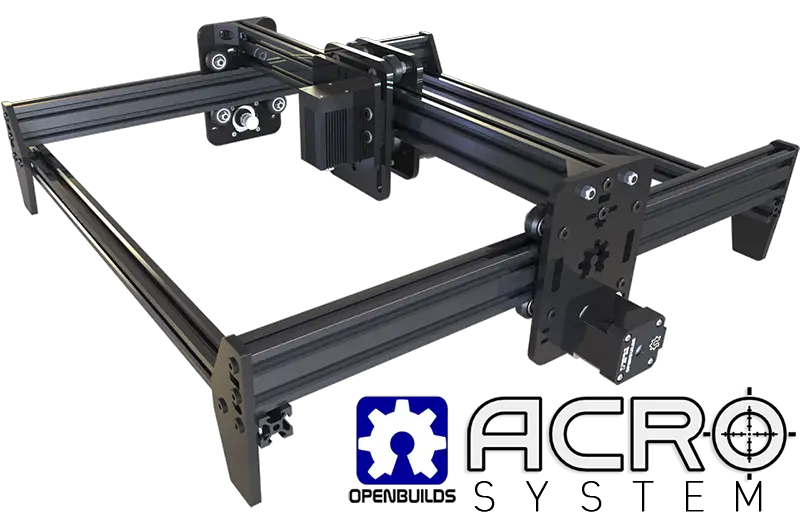

Sistema ACRO OpenBuilds

¡Un sistema como ningún otro!​

OpenBuilds ACRO fue diseñado para ser el sistema más preciso y rentable de su clase. El sistema ACRO incluye el sistema OpenBuilds V-Slot y, por lo tanto, tiene la capacidad única de expandirse a múltiples tamaños, lo que le permite crear una configuración de tamaño que se adapte a sus necesidades.

¿Qué se puede hacer con un sistema ACRO?

Gracias a su diseño modular, ACRO es un sistema extremadamente versátil que permite el posicionamiento preciso de muchas herramientas y accesorios montables diferentes.

¡Estamos encantados con este sistema en nuestro taller! Gracias a sus opciones de modificación, se puede adaptar fácilmente a una amplia gama de usos.
Estamos entusiasmados de traer este sistema a la comunidad y estamos entusiasmados con todas las fantásticas personalizaciones y proyectos que seguramente surgirán.

«Gracias a todo el equipo de OpenBuilds y a la comunidad de OpenBuilds por sus esfuerzos para hacer de ACRO un sistema modular revolucionario como ningún otro». -Mark Carew

​

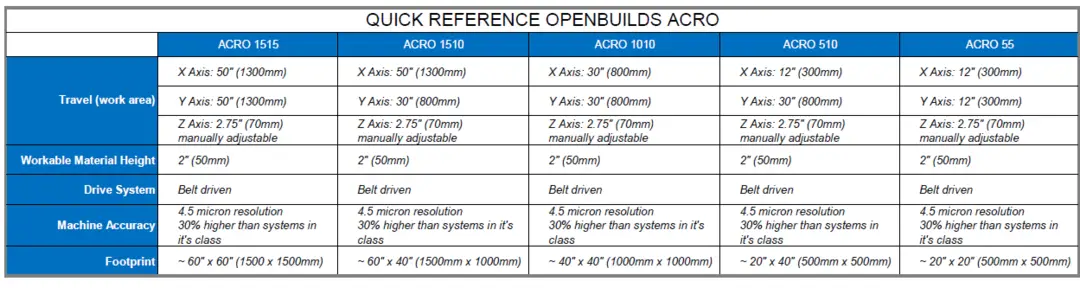

Especificaciones de OpenBuilds ACRO:​

​

​

• Disponible en negro industrial o plata elegante
• Tiempo de montaje rápido

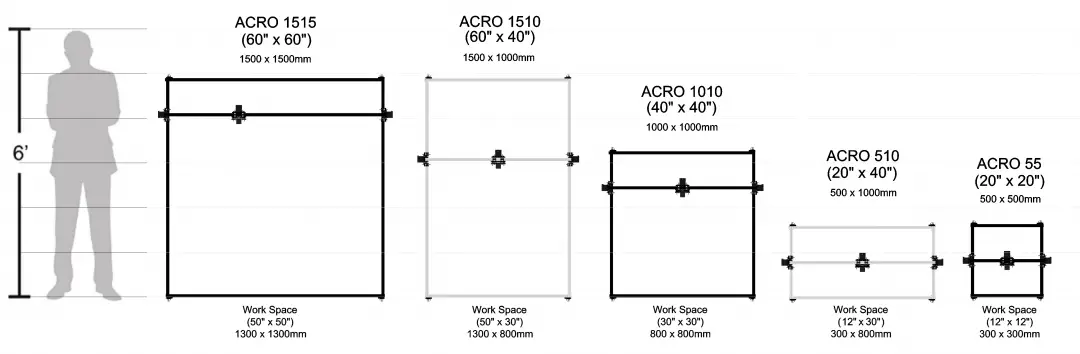

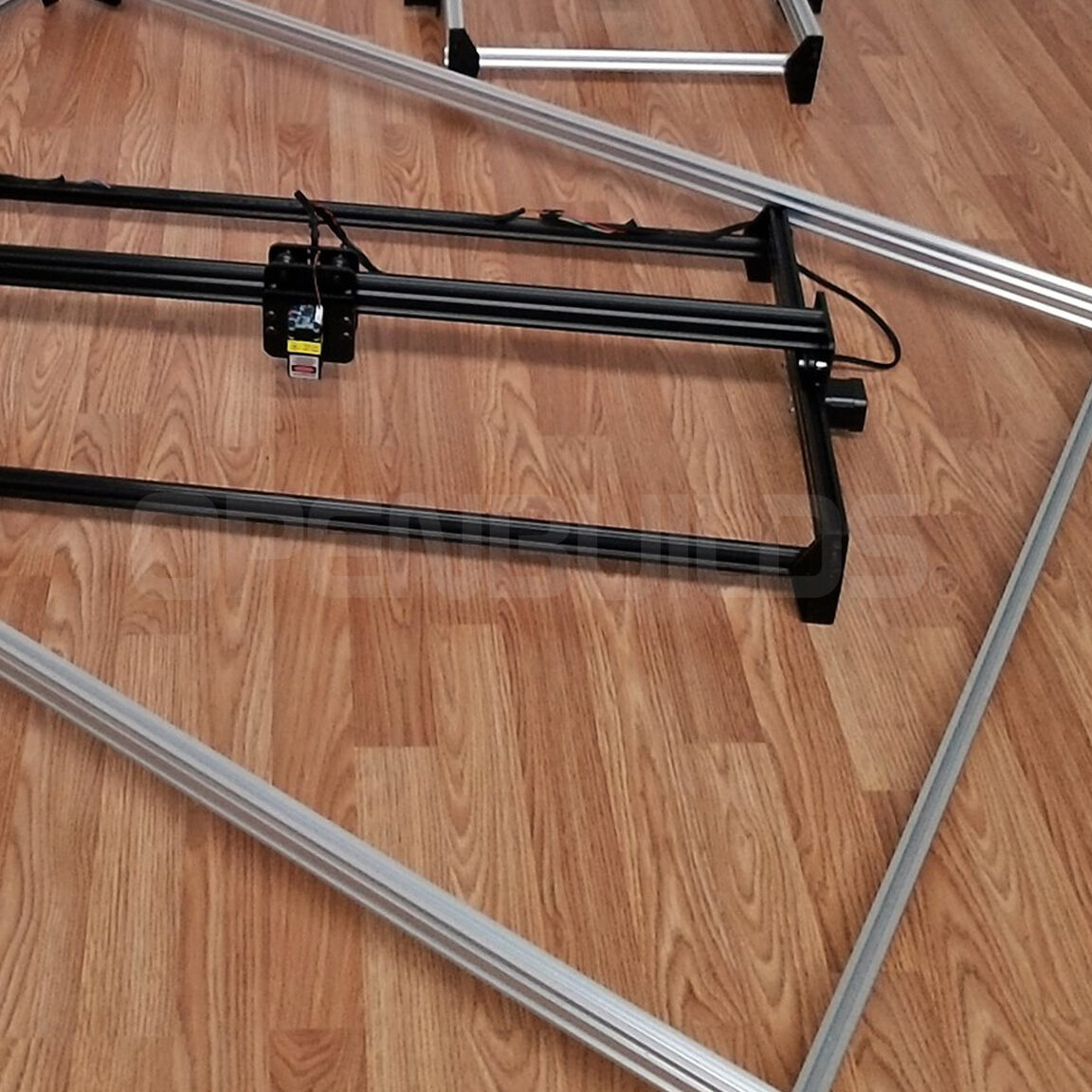

Muchos tamaños disponibles
Mini A ¡MONSTRUO!

– Vídeo de montaje del sistema ACRO –
Sigue este sencillo vídeo de construcción paso a paso.
Entonces tienes un sistema fantástico para tu lugar de trabajo.​

* Crear secciones de enlaces de videos​

Haga clic a continuación para ver diferentes capítulos de la compilación de video.

eje y
eje x
Marco​

​

​

Flujo de trabajo del software:
Tenga en cuenta: ¡Asegúrese de revisar todos los programas CAM interesantes que existen para llevar su máquina al siguiente nivel!

Ver archivo adjunto 35819
​

1. Usamos el gratuito. Maquillaje para nuestro CAD (hace las piezas del modelo 3D)
2. Usamos Free and Awesome para crear dibujos 2D CAM de OpenBuilds

   (CAM procesa las líneas de corte y crea el GCODE para las piezas)​

3. Usamos para controlar la máquina. CONTROLES de OpenBuilds software

   (CONTROLES Lee el código G creado en CAM y mueve la máquina para crear la pieza o el diseño.)​

Revelación: configuración por defecto

tabla de control
Hay muchas opciones diferentes para paquetes de controladores/controladores que se pueden usar para controlar su computadora. Entonces, consulte todas las opciones de controlador y elija la que se adapte a sus necesidades.

TENGA EN CUENTA: Si tiene un Controlador plug-and-play todo en uno OpenBuilds BlackBox Puede omitir estas configuraciones y continuar con la configuración principal. Vídeo de cableado ACRO BlackBox

Consulte los diagramas de cableado de esta máquina a continuación.

Más información sobre el xPRO v3 (Wiki)
Más información sobre xPRO v4

• Conecte el motor del eje Y derecho (frente a la máquina) al eje A (eje clonado Y). Asegúrese de que los cables estén en orden de color inverso y luego el resto de las conexiones del motor como se muestra en la imagen.
• Luego conecte el motor Y izquierdo al eje Y, así como al eje X y al eje Z con el color de cable especificado como se muestra.
• Agregue su cable de señal de diodo láser (cable azul en el diagrama) a la conexión (M) y señal de tierra al cable negro como se muestra. (Esto encenderá y apagará su láser).
• Ahora conecte la fuente de alimentación de su láser (déjela apagada por ahora).
• Abra su software e ingrese la configuración de ACRO GRBL a continuación. ¡Entonces puede irse!
• Recuerde siempre conectar su dispositivo USB a su dispositivo y asegurarse de estar conectado al software antes de encender el láser.

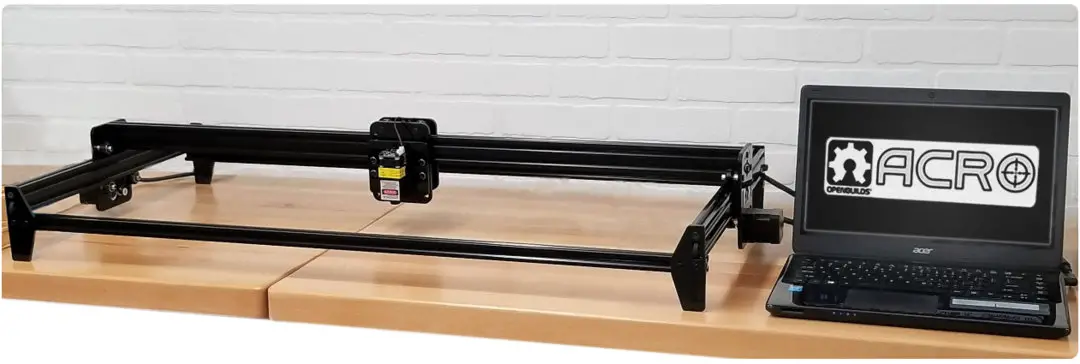

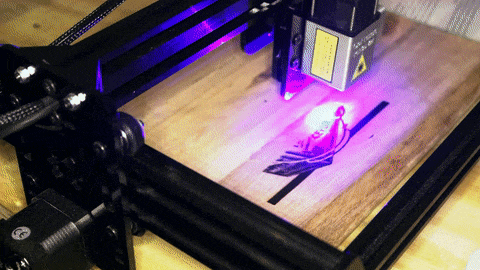

Se pueden conectar diodos láser a la placa de montaje del sistema ACRO, al igual que otras herramientas y accesorios. ¡Úselo bajo su propio riesgo!
Tenga en cuenta: existe una amplia gama de diodos láser para elegir, así que asegúrese de elegir el adecuado para su aplicación. La elección de la fuente de alimentación es importante, al igual que asegurarse de que su diodo admita PWM.
El patrón de orificios de la placa de montaje múltiple ACRO está diseñado para acomodar muchos diodos disponibles. Si el diodo que eliges tiene un patrón de montaje diferente, simplemente puedes perforar agujeros en el acrílico para montarlo.

Discuta los diodos que está utilizando para ACRO en la discusión.

Optar guía de conexión láser – Cómo conectar un Optlaser a su sistema ACRO

Precaución:

• • Recuerda que no es un juguete.
  • La radiación láser también es peligrosa cuando se dispersa o refleja desde una superficie.
  • Utilice siempre un filtro de protección láser adecuado para el rango de 430-480 nm en su máquina CNC para evitar la radiación reflejada.
  • Nunca apunte el cabezal láser hacia personas o animales.
  • No toque el chorro, puede provocar quemaduras.
  • No mire directamente a la viga o al punto de la viga mientras corta material.
  • Radiación láser: evite la radiación directa o dispersa en los ojos y la piel.

​

* Configuración de la máquina:
Tenga en cuenta: estas son configuraciones de Grbl que hemos encontrado que funcionan con nuestras máquinas de prueba. Siéntase libre de experimentar con él, modificarlo según sea necesario y compartir sus hallazgos con la comunidad.

​

FUENTE ABIERTA – El sistema ACRO es de código abierto y se anima a la comunidad de constructores a modificar y desarrollar este diseño. ¡Estamos emocionados de ver qué conecta a su sistema ACRO y qué hace con él!

FÁCIL DE CONSTRUIR – Con el sistema de marco modular V-Slot y el vídeo integrado OpenBuilds, el montaje es rápido y sencillo.

ASEQUIBLE – Las piezas asequibles de OpenBuilds brindan a los constructores la libertad de diseñar.

AJUSTAMIENTO – ¡Llévalo al siguiente nivel y hazlo tuyo! Comparte tus compilaciones con la comunidad Open Source Builders OpenBuilds.com​

​

Galería:

¡Consigue tu sistema ACRO hoy y deja volar tu creatividad!
