Servidor web ESP32 con BME280 – Estación meteorológica avanzada

¿Te gustaría poder crear tu propia estación meteorológica avanzada desde cero? En este artículo te enseñaremos cómo configurar un servidor web en un ESP32 junto con el sensor BME280 para recopilar datos meteorológicos de manera precisa. ¡Sigue leyendo para aprender a construir tu propia estación meteorológica en casa!

En este tutorial aprenderá cómo crear un servidor web usando ESP32 para mostrar lecturas del módulo de sensor BME280. El sensor BME280 mide temperatura, humedad y presión. De esta manera, puede construir fácilmente una estación meteorológica pequeña y compacta y monitorear las mediciones con su servidor web ESP32. Eso es exactamente lo que vamos a hacer en este proyecto.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Antes de continuar con este tutorial, debes tener el complemento ESP32 instalado en tu IDE de Arduino. Siga uno de los siguientes tutoriales para instalar ESP32 en el IDE de Arduino si aún no lo ha hecho.

  • Instalación de la Placa ESP32 en el IDE Arduino (Instrucciones para Windows, Mac OS X y Linux)

Quizás también quieras leer otras guías de BME280:

  • ESP32 con sensor BME280 usando Arduino IDE
  • ESP8266 con BME280 usando Arduino IDE
  • ESP32/ESP8266 con BME280 usando MicroPython
  • Placa Arduino con BME280

Mira el vídeotutorial

Este tutorial está disponible en formato de video (ver más abajo) y formato escrito (sigue leyendo).

Piezas requeridas

Para seguir este tutorial necesitarás los siguientes elementos:

Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Introducción del módulo de sensor BME280

El módulo sensor BME280 mide temperatura, humedad y presión. Dado que la presión cambia con la altitud, también se puede estimar la altitud. Existen varias versiones de este módulo de sensor, pero usaremos la que se muestra en la siguiente figura.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

El sensor puede comunicarse mediante protocolos de comunicación SPI o I2C (hay módulos de este sensor que solo se comunican vía I2C, pero estos solo tienen cuatro pines).

Para utilizar el protocolo de comunicación SPI, utilice los siguientes pines:

  • SCK: este es el pin del reloj SPI
  • SDO-MISO
  • IDE – MOSI
  • CS – Selección de chips

Para utilizar el protocolo de comunicación I2C, el sensor utiliza los siguientes pines:

  • SCK: este también es el pin SCL
  • SDI: este es también el pin SDA

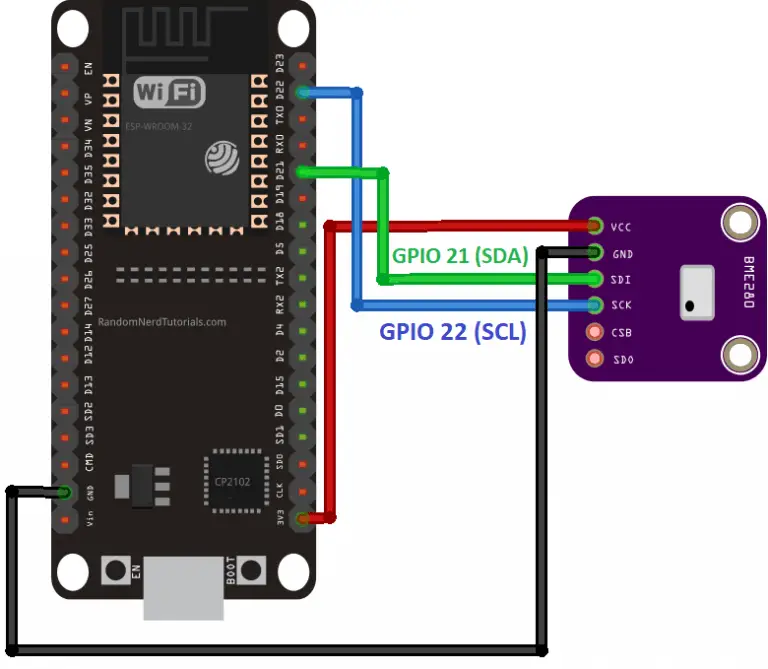

Esquema

Usaremos comunicación I2C con el módulo de sensor BME280. Para hacer esto, conectamos el sensor al ESP32. ASD Y SCL Pines como se muestra en el siguiente esquema.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

(Este esquema utiliza la versión del módulo ESP32 DEVKIT V1 con 36 GPIO; si está utilizando un modelo diferente, verifique la distribución de pines de la placa que está utilizando).

Instalación de la biblioteca BME280

Para medir la lectura del módulo sensor BME280, utilizamos el Biblioteca Adafruit_BME280Siga los siguientes pasos para instalar la biblioteca en su IDE de Arduino:

Abra su IDE de Arduino y vaya a Bosquejo > incluir biblioteca > Administrar bibliotecas. El administrador de la biblioteca debería abrirse.

Buscar «Adafruit BME280 ”en el campo de búsqueda e instale la biblioteca.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Instalación de la biblioteca Adafruit_Sensor

Para utilizar la biblioteca BME280, también debe tener la Biblioteca Adafruit_SensorSiga los siguientes pasos para instalar la biblioteca en su IDE de Arduino:

Ir a Bosquejo > incluir biblioteca > Administrar bibliotecas y escribe “Sensor unificado de Adafruit”en el campo de búsqueda. Desplácese hacia abajo para buscar e instalar la biblioteca.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Después de instalar las bibliotecas, reinicie su IDE de Arduino.

Lectura de temperatura, humedad y presión.

Para familiarizarnos con el sensor BME280, usemos un boceto de ejemplo de la biblioteca para ver cómo leer la temperatura, la humedad y la presión.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Después de instalar la biblioteca BME280 y la biblioteca Adafruit_Sensor, abra el IDE de Arduino y vaya a archivo > Ejemplos > Biblioteca Adafruit BME280 > bme280 revisión.

/*********
  Complete project details at https://randomnerdtutorials.com
*********/

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

/*#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5*/

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BME280 bme; // I2C
//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

unsigned long delayTime;

void setup() {
  Serial.begin(9600);
  Serial.println(F("BME280 test"));

  bool status;

  // default settings
  // (you can also pass in a Wire library object like &Wire2)
  status = bme.begin(0x76);
  if (!status) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  Serial.println("-- Default Test --");
  delayTime = 1000;

  Serial.println();
}


void loop() {
  printValues();
  delay(delayTime);
}

void printValues() {
  Serial.print("Temperature = ");
  Serial.print(bme.readTemperature());
  Serial.println(" *C");

  // Convert temperature to Fahrenheit
  /*Serial.print("Temperature = ");
  Serial.print(1.8 * bme.readTemperature() + 32);
  Serial.println(" *F");*/

  Serial.print("Pressure = ");
  Serial.print(bme.readPressure() / 100.0F);
  Serial.println(" hPa");

  Serial.print("Approx. Altitude = ");
  Serial.print(bme.readAltitude(SEALEVELPRESSURE_HPA));
  Serial.println(" m");

  Serial.print("Humidity = ");
  Serial.print(bme.readHumidity());
  Serial.println(" %");

  Serial.println();
}

Ver código sin formato

Bibliotecas

El código comienza con la integración de las bibliotecas necesarias.

#include <Wire.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>

comunicación SPI

Dado que usaremos comunicación I2C, puede comentar las siguientes líneas:

/*#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5*/

Nota: Si usa comunicación SPI, deberá cambiar la definición del pin para usar los GPIO ESP32. Para la comunicación SPI en ESP32, puede usar los pines HSPI o VSPI como se muestra en la siguiente tabla.

SPI MOSI MISO CLK ÉL
HSPI GPIO 13 GPIO 12 GPIO 14 GPIO 15
VSPI GPIO23 GPIO 19 GPIO 18 GPIO5

Presión al nivel del mar

una variable llamada SEALEVELPRESSURE_HPA creado.

#define SEALEVELPRESSURE_HPA (1013.25)

Este almacena la presión al nivel del mar en hectopascales (equivalente a milibares). Esta variable se utiliza para estimar la altitud para una presión determinada comparándola con la presión al nivel del mar. Este ejemplo utiliza el valor predeterminado. Sin embargo, para obtener resultados más precisos, reemplace el valor con la presión actual al nivel del mar en su ubicación.

I2C

Este ejemplo utiliza la comunicación I2C de forma predeterminada. Como puedes ver, sólo necesitas uno. Adafruit_BME280 Objeto nombrado bme.

Adafruit_BME280 bme; // I2C

Si desea utilizar SPI, debe descomentar esta línea anterior y descomentar una de las siguientes líneas dependiendo de si está utilizando SPI de hardware o software.

//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

configuración()

En el configuración() Inicias una comunicación serial.

Serial.begin(9600);

Y el sensor se inicializa:

status = bme.begin(0x76);
if (!status) {
  Serial.println("Could not find a valid BME280 sensor, check wiring!");
  while (1);
}

Imprimir valores

En el Cinta()El imprimirValores() La función lee los valores del BME280 e imprime los resultados en el monitor serie.

void loop() {
  printValues();
  delay(delayTime);
}

Leer la estimación de temperatura, humedad, presión y altitud es muy fácil:

  • bme.readTemperatura() – lee la temperatura en grados Celsius;
  • bme.readHumedad() – lee la humedad absoluta;
  • bme.readPresión() – muestra la presión en hPa (HectoPascal = milibares);
  • bme.readAltitud(SEALEVELPRESSURE_HPA) – estima la altitud en metros basándose en la presión al nivel del mar.

Cargue el código en su ESP32 y abra el monitor en serie con una velocidad de baudios de 9600. Debería ver las lecturas mostradas en el monitor en serie.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Creando una tabla en HTML

Como vio al principio de la publicación, mostramos las métricas en una página web usando una tabla proporcionada por ESP32. Entonces necesitamos escribir texto HTML para crear una tabla.

Para crear una tabla en HTML, utilice el Y Palabras clave.

Para crear una fila, use el

Y

etiquetas. El encabezado de la tabla está definido por el

Y

Etiquetas, y cada celda de la tabla está definida por el

Y

Palabras clave.

Para crear una tabla para nuestras métricas, utilice el siguiente texto HTML:

<table>
  <tr>
    <th>MEASUREMENT</th>
    <th>VALUE</th>
  </tr>
  <tr>
    <td>Temp. Celsius</td>
    <td>--- *C</td>
  </tr>
  <tr>
    <td>Temp. Fahrenheit</td>
    <td>--- *F</td>
  </tr>
  <tr>
    <td>Pressure</td>
    <td>--- hPa</td>
  </tr>
  <tr>
    <td>Approx. Altitude</td>
    <td>--- meters</td></tr>
  <tr>
    <td>Humidity</td>
    <td>--- %</td>
  </tr>
</table>

Creamos el encabezado de la tabla con una celda llamada MEDIDA y otra celda llamada VALOR. Luego creamos seis filas para mostrar cada medida por

Y

etiquetas. Dentro de cada fila creamos dos celdas con el

Y

Tags, uno con el nombre de la medida y otro con el valor de la medida. Luego, los tres guiones “—” deben reemplazarse con las mediciones reales del sensor BME.

Puedes guardar este texto como tabla.htmlarrastre el archivo a su navegador y vea lo que tiene. El texto HTML anterior crea la siguiente tabla.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

No se han aplicado estilos a la tabla. Puede utilizar CSS para diseñar la tabla como desee. Este enlace puede resultarle útil: tablas de estilo CSS.

Creando el servidor web

Ahora que sabe cómo recopilar lecturas del sensor y crear una tabla para mostrar los resultados, es hora de crear el servidor web. Si ha leído otros tutoriales de ESP32, debería estar familiarizado con la mayor parte del código. De lo contrario, consulte el tutorial del servidor web ESP32.

Copie el siguiente código en su IDE de Arduino. No lo subas todavía. Primero debe proporcionar su SSID y contraseña.

/*********
  Rui Santos
  Complete project details at https://randomnerdtutorials.com
*********/

// Load Wi-Fi library
#include <WiFi.h>
#include <Wire.h>
#include <Adafruit_BME280.h>
#include <Adafruit_Sensor.h>

//uncomment the following lines if you're using SPI
/*#include <SPI.h>
#define BME_SCK 18
#define BME_MISO 19
#define BME_MOSI 23
#define BME_CS 5*/

#define SEALEVELPRESSURE_HPA (1013.25)

Adafruit_BME280 bme; // I2C
//Adafruit_BME280 bme(BME_CS); // hardware SPI
//Adafruit_BME280 bme(BME_CS, BME_MOSI, BME_MISO, BME_SCK); // software SPI

// Replace with your network credentials
const char* ssid     = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

// Set web server port number to 80
WiFiServer server(80);

// Variable to store the HTTP request
String header;

// Current time
unsigned long currentTime = millis();
// Previous time
unsigned long previousTime = 0;
// Define timeout time in milliseconds (example: 2000ms = 2s)
const long timeoutTime = 2000;

void setup() {
  Serial.begin(115200);
  bool status;

  // default settings
  // (you can also pass in a Wire library object like &Wire2)
  //status = bme.begin();
  if (!bme.begin(0x76)) {
    Serial.println("Could not find a valid BME280 sensor, check wiring!");
    while (1);
  }

  // Connect to Wi-Fi network with SSID and password
  Serial.print("Connecting to ");
  Serial.println(ssid);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  // Print local IP address and start web server
  Serial.println("");
  Serial.println("WiFi connected.");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
  server.begin();
}

void loop(){
  WiFiClient client = server.available();   // Listen for incoming clients

  if (client) {                             // If a new client connects,
    currentTime = millis();
    previousTime = currentTime;
    Serial.println("New Client.");          // print a message out in the serial port
    String currentLine = "";                // make a String to hold incoming data from the client
    while (client.connected() && currentTime - previousTime <= timeoutTime) {  // loop while the client's connected
      currentTime = millis();
      if (client.available()) {             // if there's bytes to read from the client,
        char c = client.read();             // read a byte, then
        Serial.write(c);                    // print it out the serial monitor
        header += c;
        if (c == 'n') {                    // if the byte is a newline character
          // if the current line is blank, you got two newline characters in a row.
          // that's the end of the client HTTP request, so send a response:
          if (currentLine.length() == 0) {
            // HTTP headers always start with a response code (e.g. HTTP/1.1 200 OK)
            // and a content-type so the client knows what's coming, then a blank line:
            client.println("HTTP/1.1 200 OK");
            client.println("Content-type:text/html");
            client.println("Connection: close");
            client.println();

            // Display the HTML web page
            client.println("<!DOCTYPE html><html>");
            client.println("<head><meta name="viewport" content="width=device-width, initial-scale=1">");
            client.println("<link rel="icon" href="data:,">");
            // CSS to style the table
            client.println("<style>body { text-align: center; font-family: "Trebuchet MS", Arial;}");
            client.println("table { border-collapse: collapse; width:35%; margin-left:auto; margin-right:auto; }");
            client.println("th { padding: 12px; background-color: #0043af; color: white; }");
            client.println("tr { border: 1px solid #ddd; padding: 12px; }");
            client.println("tr:hover { background-color: #bcbcbc; }");
            client.println("td { border: none; padding: 12px; }");
            client.println(".sensor { color:white; font-weight: bold; background-color: #bcbcbc; padding: 1px; }");

            // Web Page Heading
            client.println("</style></head><body><h1>ESP32 with BME280</h1>");
            client.println("<table><tr><th>MEASUREMENT</th><th>VALUE</th></tr>");
            client.println("<tr><td>Temp. Celsius</td><td><span class="sensor">");
            client.println(bme.readTemperature());
            client.println(" *C</span></td></tr>");
            client.println("<tr><td>Temp. Fahrenheit</td><td><span class="sensor">");
            client.println(1.8 * bme.readTemperature() + 32);
            client.println(" *F</span></td></tr>");
            client.println("<tr><td>Pressure</td><td><span class="sensor">");
            client.println(bme.readPressure() / 100.0F);
            client.println(" hPa</span></td></tr>");
            client.println("<tr><td>Approx. Altitude</td><td><span class="sensor">");
            client.println(bme.readAltitude(SEALEVELPRESSURE_HPA));
            client.println(" m</span></td></tr>");
            client.println("<tr><td>Humidity</td><td><span class="sensor">");
            client.println(bme.readHumidity());
            client.println(" %</span></td></tr>");
            client.println("</body></html>");

            // The HTTP response ends with another blank line
            client.println();
            // Break out of the while loop
            break;
          } else { // if you got a newline, then clear currentLine
            currentLine = "";
          }
        } else if (c != 'r') {  // if you got anything else but a carriage return character,
          currentLine += c;      // add it to the end of the currentLine
        }
      }
    }
    // Clear the header variable
    header = "";
    // Close the connection
    client.stop();
    Serial.println("Client disconnected.");
    Serial.println("");
  }
}

Ver código sin formato

Cambie las siguientes líneas para incluir su SSID y contraseña entre comillas.

const char* ssid     = "";
const char* password = "";

Luego verifique que haya seleccionado la placa y el puerto COM correctos y cargue el código en su ESP32. Después de la carga, abra el monitor serie con una velocidad de baudios de 115200 y copie la dirección IP ESP32.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Abra su navegador, pegue la dirección IP y debería ver las últimas lecturas del sensor. Para actualizar los valores, solo necesita actualizar la página web.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Cómo funciona el código

Este boceto es muy similar al boceto del tutorial del servidor web ESP32. Primero, incluya la biblioteca WiFi y las bibliotecas necesarias para leer desde el sensor BME280.

// Load Wi-Fi library
#include <WiFi.h>
#include <Wire.h>
#include <Adafruit_BME280.h>
#include <Adafruit_Sensor.h>

La siguiente línea define una variable para almacenar la presión al nivel del mar. Para obtener una estimación de elevación más precisa, reemplace el valor con la presión actual al nivel del mar en su ubicación.

#define SEALEVELPRESSURE_HPA (1013.25)

En la siguiente línea, cree un objeto llamado Adafruit_BME280 bme que por defecto establece comunicación con el sensor vía I2C.

Adafruit_BME280 bme; // I2C

Como se mencionó anteriormente, deberá incluir su SSID y contraseña entre comillas en las siguientes líneas.

const char* ssid     = "";
const char* password = "";

Luego configure su servidor web en el puerto 80.

// Set web server port number to 80
WiFiServer server(80);

La siguiente línea crea una variable para almacenar el encabezado de la solicitud HTTP:

String header;

configuración()

En el configuración()Para fines de depuración, iniciamos la comunicación en serie con una velocidad de baudios de 115200.

Serial.begin(115200);

Verifica si el sensor BME280 se inicializó correctamente.

if (!bme.begin(0x76)) {
  Serial.println("Could not find a valid BME280 sensor, check wiring!");
  while (1);

Las siguientes líneas inician la conexión Wi-Fi con WiFi.begin(ssid, contraseña)espere una conexión exitosa e imprima la dirección IP del ESP en el monitor serie.

// Connect to Wi-Fi network with SSID and password
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
  delay(500);
  Serial.print(".");
}
// Print local IP address and start web server
Serial.println("");
Serial.println("WiFi connected.");
Serial.println("IP address: ");
Serial.println(WiFi.localIP());
server.begin();

Cinta()

En el Cinta()Programemos qué sucede cuando un nuevo cliente establece una conexión con el servidor web. El ESP siempre escucha a los clientes entrantes con esta línea:

WiFiClient client = server.available(); // Listen for incoming clients

Cuando una solicitud proviene de un cliente, almacenamos los datos entrantes. El siguiente bucle while se ejecuta mientras el cliente permanezca conectado. Recomendamos no cambiar la siguiente parte del código a menos que sepa exactamente lo que está haciendo.

if (client) { // If a new client connects,
  Serial.println("New Client."); // print a message out in the serial port
  String currentLine = ""; // make a String to hold incoming data from the client
  while (client.connected()) { // loop while the client's connected
    if (client.available()) { // if there's bytes to read from the client,
      char c = client.read(); // read a byte, then
      Serial.write(c); // print it out the serial monitor
      header += c;
      if (c == 'n') { // if the byte is a newline character
        // if the current line is blank, you got two newline characters in a row.
        // that's the end of the client HTTP request, so send a response:
        if (currentLine.length() == 0) {
          // HTTP headers always start with a response code (e.g. HTTP/1.1 200 OK)
          // and a content-type so the client knows what's coming, then a blank line:
          client.println("HTTP/1.1 200 OK");
          client.println("Content-type:text/html");
          client.println("Connection: close");
          client.println();

Ver la página web HTML

A continuación, debe enviar al cliente una respuesta con el cuerpo HTML para crear la página web.

La página web se envía al cliente con esta expresión. cliente.println(). Como argumento debes ingresar lo que deseas enviar al cliente.

El siguiente fragmento de código envía la página web para mostrar los valores del sensor en una tabla.

client.println("<!DOCTYPE html><html>");
client.println("<head><meta name="viewport" content="width=device-width, initial-scale=1">");
client.println("<link rel="icon" href="data:,">");
// CSS to style the on/off buttons
// Feel free to change the background-color and font-size attributes to fit your preferences
client.println("<style>body { text-align: center; font-family: "Trebuchet MS", Arial;}");
client.println("table { border-collapse: collapse; width:35%; margin-left:auto; margin-right:auto; }");
client.println("th { padding: 12px; background-color: #0043af; color: white; }");
client.println("tr { border: 1px solid #ddd; padding: 12px; }");
client.println("tr:hover { background-color: #bcbcbc; }");
client.println("td { border: none; padding: 12px; }");
client.println(".sensor { color:white; font-weight: bold; background-color: #bcbcbc; padding: 1px; }");

// Web Page Heading
client.println("</style></head><body><h1>ESP32 with BME280</h1>");
client.println("<table><tr><th>MEASUREMENT</th><th>VALUE</th></tr>");
client.println("<tr><td>Temp. Celsius</td><td><span class="sensor">");
client.println(bme.readTemperature());
client.println(" *C</span></td></tr>");
client.println("<tr><td>Temp. Fahrenheit</td><td><span class="sensor">");
client.println(1.8 * bme.readTemperature() + 32);
client.println(" *F</span></td></tr>");
client.println("<tr><td>Pressure</td><td><span class="sensor">");
client.println(bme.readPressure() / 100.0F);
client.println(" hPa</span></td></tr>");
client.println("<tr><td>Approx. Altitude</td><td><span class="sensor">");
client.println(bme.readAltitude(SEALEVELPRESSURE_HPA));
client.println(" m</span></td></tr>");
client.println("<tr><td>Humidity</td><td><span class="sensor">");
client.println(bme.readHumidity());
client.println(" %</span></td></tr>");
client.println("</body></html>");

Nota: puede Haga clic aquí para mirar el sitio web HTML completo.

Visualización de valores de sensores

Para mostrar los valores de los sensores en la tabla, solo necesitamos separarlos entre las etiquetas correspondientes.

y

enviar. Por ejemplo, para mostrar la temperatura:

client.println("<tr><td>Temp. Celsius</td><td><span class="sensor">");
client.println(bme.readTemperature());
client.println(" *C</span></td></tr>");

nota: El La etiqueta es útil para dar formato a una parte específica de un texto. En este caso usamos eso etiqueta para envolver el valor del sensor en una clase llamada «Sensor». Esto es útil para formatear esa parte específica del texto usando CSS.

De forma predeterminada, la tabla muestra los valores de temperatura tanto en grados Celsius como en Fahrenheit. Puede comentar las siguientes tres líneas si desea mostrar la temperatura solo en grados Fahrenheit.

/*client.println("<tr><td>Temp. Celsius</td><td><span class="sensor">");
client.println(bme.readTemperature());
client.println(" *C</span></td></tr>");*/

Cerrando la conexión

Finalmente, cuando finaliza la respuesta, eliminamos el Encabezados variable y finalizar la conexión con el cliente con cliente.parada().

// Clear the header variable
header = "";
// Close the connection
client.stop();

Envolver

En resumen, en este proyecto ha aprendido a leer la temperatura, la humedad y la presión y a estimar la altitud utilizando el módulo de sensor BME280. También aprendió a crear un servidor web que muestra una tabla de valores de sensores. Puede modificar fácilmente este proyecto para mostrar datos de cualquier otro sensor.

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

Si te gusta este proyecto, es posible que también te gusten los siguientes tutoriales:

  • Construya un escudo de estación meteorológica ESP32 todo en uno
  • ESP32 publica valores de sensores en Google Sheets (compatible con ESP8266)
  • Temperatura de registro de datos ESP32 a la tarjeta MicroSD
  • ESP32 con múltiples sensores de temperatura DS18B20

Este es un extracto de nuestro curso: Aprendiendo ESP32 con Arduino IDE. Si te gusta ESP32 y quieres aprender más sobre él, te recomendamos apuntarte al curso Aprende ESP32 con Arduino IDE.

Gracias por leer.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Servidor web ESP32 con BME280 – Estación meteorológica avanzada

En este tutorial, aprenderás a crear un servidor web con el ESP32 para mostrar lecturas del módulo del sensor BME280. El sensor BME280 mide la temperatura, la humedad y la presión. Con esta información, puedes crear una estación meteorológica compacta y monitorear las mediciones utilizando tu servidor web ESP32. Eso es lo que vamos a hacer en este proyecto.

Antes de comenzar

Antes de proceder con este tutorial, debes tener el complemento ESP32 instalado en tu Arduino IDE. Sigue uno de los siguientes tutoriales para instalar el ESP32 en el Arduino IDE, si aún no lo has hecho:

  1. Instalación del ESP32 en Arduino IDE (instrucciones para Windows, Mac OS X y Linux)

También te puede interesar leer otras guías sobre el BME280:

  1. ESP32 con sensor BME280 usando Arduino IDE
  2. ESP8266 con sensor BME280 usando Arduino IDE
  3. ESP32/ESP8266 con sensor BME280 usando MicroPython
  4. Placa Arduino con sensor BME280

Introducción al módulo del sensor BME280

El módulo del sensor BME280 lee la temperatura, la humedad y la presión. Debido a que la presión cambia con la altitud, también puedes estimar la altitud. Existen varias versiones de este módulo de sensor, pero estamos utilizando uno específico en este proyecto.

Para usar el protocolo de comunicación SPI, debes utilizar los siguientes pines:

  • SCK – pin de reloj SPI
  • SDO – MISO
  • SDI – MOSI
  • CS – Chip Select

Para utilizar el protocolo de comunicación I2C, el sensor utiliza los siguientes pines:

  • SCK – este es también el pin SCL
  • SDI – este es también el pin SDA

Puedes consultar el esquemático detallado en el tutorial original para conocer la conexión del sensor BME280 con el ESP32.

Instalación de la biblioteca del BME280

Para obtener lecturas del módulo del sensor BME280, usaremos la biblioteca Adafruit_BME280. Sigue los siguientes pasos para instalar la biblioteca en tu Arduino IDE:

  1. Abre tu Arduino IDE y ve a Sketch > Include Library > Manage Libraries. El Administrador de bibliotecas debería abrirse.
  2. Busca «adafruit bme280» en el cuadro de búsqueda e instala la biblioteca.

Después de instalar las bibliotecas, reinicia tu Arduino IDE.

Lectura de temperatura, humedad y presión

Para familiarizarte con el sensor BME280, vamos a usar un sketch de ejemplo de la biblioteca para ver cómo leer la temperatura, la humedad y la presión.

Después de instalar la biblioteca del BME280 y la biblioteca del Adafruit_Sensor, abre el Arduino IDE y ve a File > Examples > Adafruit BME280 library > bme280 test.

El código de ejemplo en el tutorial original muestra cómo leer las lecturas de temperatura, humedad, presión y estimar la altitud con el sensor BME280. También explica cómo crear una tabla HTML para mostrar estas lecturas en una página web utilizando un servidor web ESP32.

Para ver el tutorial completo con todo el código y detalles, puedes visitar la fuente original.

1 comentario en «Servidor web ESP32 con BME280 – Estación meteorológica avanzada»

Deja un comentario
