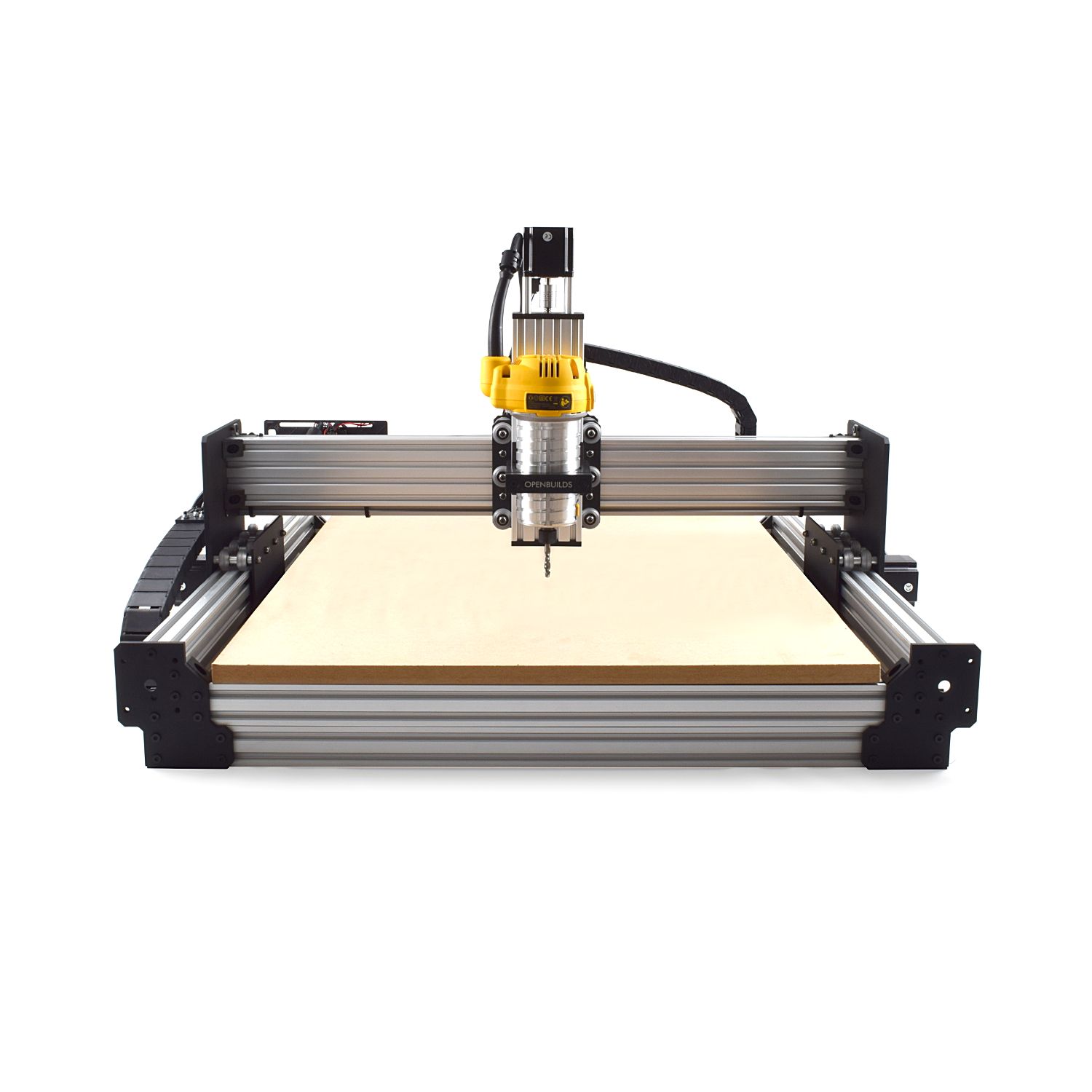

Máquina CNC WorkBee

En el mundo de la carpintería y el diseño, la máquina CNC WorkBee se ha convertido en la herramienta definitiva para llevar a cabo proyectos precisos y detallados. Con su versatilidad y eficiencia, esta máquina ha revolucionado la forma en que los profesionales y aficionados abordan sus creaciones. Descubre en este artículo todo lo que necesitas saber sobre la Máquina CNC Workbee y cómo puede impulsar tu creatividad.

      1. Avance de la construcción:
        • ¡Construcción terminada!

      Máquina CNC WorkBee

      Califica esta construcción







      5/5,

      1 votos


      Esto permite descargar todos los archivos de la máquina. atajo

      Acerca de WorkBee

      WorkBee es nuestra máquina CNC más nueva y el resultado de todas nuestras experiencias, comentarios y sugerencias de la venta de la máquina CNC OX durante los últimos dos años. WorkBee es capaz de cortar con precisión espuma, madera, plástico o aluminio a profundidades de más de 25 mm con una precisión de 0,2 mm o más.Máquina CNC WorkBee

      Sistema de doble accionamiento

      La principal solicitud que recibimos para el OX fue una versión con accionamiento por husillo. La máquina CNC WorkBee fue diseñada desde cero para integrar esto y más. Un problema al cambiar a un sistema accionado por tornillo es que el tamaño estaría limitado a 1000 x 1000 mm. Esta limitación de tamaño era inaceptable, por lo que diseñamos dos veces el WorkBee para que funcione con tornillo o correa. Si el kit WorkBee CNC tiene transmisión por correa, se puede fabricar con un tamaño superior a 1000×1000 mm. La máquina CNC WorkBee se puede convertir entre ambas ya que el diseño general es exactamente el mismo en ambas.

      Máquina CNC WorkBee

      Extrusión de ranura en V

      WorkBee aprovecha al máximo el sistema de extrusión V-Slot. Los perfiles de viga C se utilizan en los ejes X e Y. El perfil C-Beam es más resistente y permite proteger los sistemas de accionamiento de la suciedad. Para el diseño impulsado por correa, se desarrolló un nuevo diseño de correa y piñón que encaja en el canal «C» de los perfiles del eje Y.

      Instrucciones y archivos de piezas.

      Al igual que con el OX, hemos creado un manual de instrucciones escrito completo con diagramas de montaje al estilo IKEA. Esto incluye el montaje mecánico y la construcción de la electrónica. (Estos se completarán pronto…)

      En el apéndice del manual de usuario encontrará una lista completa de piezas para el WorkBee estándar en el formato 750 x 750 mm. También se proporciona un archivo Excel para el tamaño estándar. Para una versión más grande, sólo la ranura en V, los tornillos de avance ACME, las correas GT3 y el número de soportes del tablero del spoiler son diferentes. El tamaño estándar incluye la lista de piezas para un soporte de spoiler. Si planeas crecer o reducirte, la siguiente sección te ayudará a comprar los perfiles adecuados.

      Esto permite descargar todos los archivos de la máquina. atajo

      La parte de «vender»

      Desarrollamos este kit debido a las numerosas solicitudes de modificaciones a nuestro kit de máquina CNC OX. En nuestra web ofrecemos un kit completo, un kit mecánico, un kit de placas y varios kits complementarios. Estos kits se pueden encontrar a través de este enlace: Máquina CNC original WorkBee Z1+ | Nido de mozo | Hecho en Gran Bretaña

      Muchas, muchas piezas de la máquina provienen directamente de Openbuildspartstore. Por lo tanto, puedes estar seguro de que los apoyas. Máquina CNC WorkBee. Divulgación completa: los perfiles ahora los fabricamos nosotros en el Reino Unido, pero esto se debió a que ya no era posible enviar las cantidades necesarias desde Openbuilds en los EE. UU.

      Créditos

      Nos gustaría agradecer enormemente a Mark Carew y Openbuilds por desarrollar un excelente sistema V-Slot que han compartido, remezclado y vendido libremente. También nos gustaría agradecer a Openbuilds y a la comunidad en general por compartir sus diseños que hacen que las compilaciones sigan mejorando.


      bloqueo de ryan,
      20 de noviembre de 2023

      A John Maundrell, Avner Raz, jgp2 y 22 personas más les gusta esto.

    1. Construir autor Ryan Lock,
      Puedes encontrar todas las compilaciones de Ryan Lock aquí.

  • Esta cargando…
  • Detalles de construcción

    Licencia de construcción:
    • CC – Atribución Compartir Igual – CC BY SA

© OpenBuilds®

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Máquina CNC WorkBee: Preguntas Frecuentes

La Máquina CNC WorkBee es la última incorporación a nuestra línea de productos, diseñada en estilo ‘Cartesiano CNC’ y publicada por Ryan Lock el 20 de noviembre de 2023. Esta máquina es el resultado de toda nuestra experiencia, retroalimentación y sugerencias que recibimos al vender la Máquina CNC OX durante los últimos 2 años. La WorkBee es capaz de cortar con precisión materiales como espumas, maderas, plásticos o aluminio a profundidades superiores a 25 mm con una precisión de 0.2 mm o superior.

Sistema de Doble Accionamiento

Una de las principales solicitudes que recibimos para la OX fue una versión impulsada por tornillo de avance. La WorkBee ha sido diseñada desde cero para incorporar esta mejora y más. Se diseñó un sistema dual para que la WorkBee pueda ser impulsada por correa o por tornillo. Si se utiliza el sistema de correa, la máquina puede ser fabricada en dimensiones mayores a 1000x1000mm. La WorkBee CNC Kit se puede convertir de un sistema a otro, ya que el diseño general es exactamente el mismo para ambos.

Extrusión de V-Slot

La WorkBee hace uso completo del sistema de extrusión V-Slot. En los ejes X e Y se utilizan extrusiones tipo C-Beam. El perfil C-Beam es más resistente y permite que los sistemas de accionamiento estén ocultos de los desechos. Para el sistema impulsado por correa, se ha desarrollado un nuevo sistema de polea y piñón que se ajusta dentro del canal ‘C’ en las extrusiones del eje Y.

Instrucciones y Archivos de Piezas

Al igual que en la OX, hemos creado un manual de instrucciones completo, con diagramas de montaje al estilo IKEA. Este manual abarca el ensamblaje mecánico y la configuración electrónica. La sección de apéndices del manual de instrucciones incluye una lista completa de piezas para la WorkBee estándar de 750 x 750 mm. También se proporciona un archivo de Excel para la versión estándar. Si planeas construir una versión más grande, la sección te guiará para comprar las extrusiones correctas.

Ventas

Creamos este kit debido a la cantidad de solicitudes de modificaciones de nuestro kit de máquina CNC OX. Ofrecemos un Kit Completo, Kit Mecánico, Kit de Placas y varios kits adicionales en nuestro sitio web. Muchas de las partes de la máquina provienen directamente de Openbuildspartstore, por lo que estás apoyando a esa empresa. Es importante mencionar que las extrusiones ahora se fabrican por nosotros en el Reino Unido, debido a la dificultad de enviar las cantidades necesarias desde Openbuilds en Estados Unidos.

Agradecimientos

Nos gustaría agradecer a Mark Carew y Openbuilds por diseñar un excelente sistema V-Slot, que han permitido ser compartido, modificado y vendido libremente. También queremos agradecer a la comunidad de Openbuilds y más amplia por compartir sus diseños que han permitido que nuestras construcciones sigan mejorando.

¡Construye tu Máquina CNC WorkBee hoy mismo y descubre todas las posibilidades que ofrece en términos de precisión y versatilidad!

Para obtener más información detallada sobre la Máquina CNC WorkBee, visita el sitio web oficial de Ooznest y descubre todos los detalles y opciones disponibles para construir tu propia WorkBee. ¡Transforma tu taller con esta potente máquina CNC de última generación!
