Sobre el buey más exudado

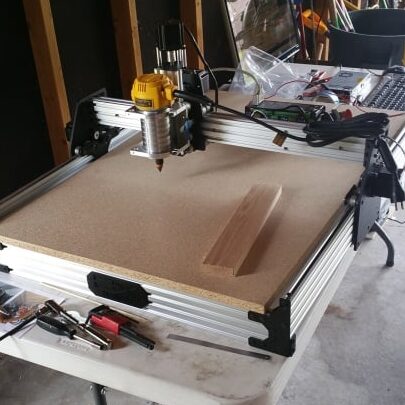

El Nido de Ooz BUEY La máquina CNC se basa en la máquina CNC OX desarrollada por Mark Carew e incluye numerosas actualizaciones de esta comunidad.

La máquina CNC OX de ooznest aprovecha al máximo el sistema de extrusión con ranura en V. Conserva el diseño de extrusión original del OX, además de la modificación de Mark del tablero del spoiler incorporado.

El kit utiliza un total de 30 ruedas Solid Delrin o Xtreme V, incluidas las dos ruedas adicionales utilizadas en el eje Z extendido. Esta extrusión de ranura en V del eje Z tiene una longitud de 200 mm.

Los diseños de placas de nuestro kit se basan en los originales. Sin embargo, hemos añadido nuestros propios toques para mejorar el rendimiento y el diseño de la máquina. Agregamos un soporte de rueda interior en el eje Y para mejorar el rendimiento y proteger las ruedas de los residuos cortantes. Al igual que con el OX AI, no queríamos ninguna extrusión expuesta, por lo que desarrollamos soportes de varilla roscada NEMA23 personalizados, así como placas de extremo del eje Y y tapas de extremo de 20×40.

Nuestro kit completo utiliza el popular controlador CNC xPro con un sistema de soporte de cables para los ejes X e Y. Así como una fuente de alimentación de 24V 350W con tapa completa con voltímetro y salidas XT60.

Instrucciones y archivos de piezas.

Mark Carew ha realizado algunos vídeos excelentes sobre la construcción del OX original. Estos vídeos por sí solos habrían sido suficientes para construir nuestro OX. Sin embargo, queríamos hacerlo aún más fácil. Por eso, hemos creado unas completas instrucciones escritas con esquemas de montaje estilo IKEA. Nuestras instrucciones siguen los videos de Mark tanto como sea posible.

El apéndice del manual de instrucciones contiene una lista completa de piezas para el OX estándar 750 x 500 mm. También se proporciona un archivo Excel para el tamaño estándar. Para una versión más grande, solo son diferentes la ranura en V, el tornillo de línea ACME, la correa GT3 y la cantidad de soportes del tablero del spoiler. El tamaño estándar incluye la lista de piezas para un soporte de tablero de alerón. Si está planeando una versión más grande o más pequeña, la siguiente sección lo ayudará a comprar las extrusiones adecuadas.

Los archivos de pasos y los archivos DXF para las placas se muestran arriba. También hemos elaborado algunos dibujos de paneles que muestran las dimensiones principales. El archivo llamado “Summary.pdf” resume todas las placas y las cantidades necesarias por juego.

También hemos agregado todos los STL imprimibles en 3D para nuestro soporte de controlador, soportes de bandeja de cables y cubierta de fuente de alimentación. Además, el manual de instrucciones debe transformarse de una máquina mecánica a una máquina totalmente funcional. Esto incluye ensamblar las bandejas de cables, construir la cubierta de la fuente de alimentación, conectar el xPro y configurar el software.

Guía de compra de ranuras en V

Primero debe configurar el área de corte X e Y deseada.

Para el eje X se necesitan perfiles con ranura en V de 2 x 20 x 60 mm y 1 x 20 x 40 mm. La longitud requerida para estos perfiles es la longitud de corte X requerida + 180 mm. Por ejemplo, si necesita cortar 1000 mm en la dirección X, necesitará perfiles con una longitud de 1180 mm.

Para el eje Y se necesitan 2 perfiles con ranura en V de 20 x 80 mm. La longitud requerida para estos perfiles es la longitud de corte en Y requerida + 225 mm. Por ejemplo, si necesita cortar 1000 mm en la dirección Y, necesitará perfiles con una longitud de 1225 mm.

La base que soporta el eje Y requiere perfiles con ranura en V de 4 x 20 x 40 mm. La longitud para dos de estos perfiles es la longitud de corte en X requerida + 174 mm. Para los otros dos perfiles, la longitud es la longitud de corte en X requerida + 134 mm. Por ejemplo, si necesita cortar 1000 mm en la dirección X, necesitará una longitud de 1174 mm para estos dos perfiles y una longitud de 1134 mm para los otros dos.

Para los soportes del tablero del spoiler necesitará al menos 1 extrusión de ranura en V de 20 x 80 mm. Agregue más si es necesario. La longitud requerida para estas extrusiones es la longitud de corte en Y requerida + 185 mm. Por ejemplo, si necesita cortar 1000 mm en la dirección Y, necesitará extrusiones con una longitud de 1185 mm.

El eje Z requiere una extrusión con ranura en V de 1 x 20 x 60 mm. Esto se puede hacer tan grande o pequeño como sea necesario. Sin embargo, una longitud máxima de 200 mm es sin tocar los soportes de la placa del spoiler. La longitud del tornillo de avance del eje Z ACME es la longitud de la extrusión del eje Z + 23 mm.

Necesitará 3 longitudes de correa GT3, 1 para el eje X y 2 para el eje Y. La longitud de la correa debe corresponder a la longitud del perfil en este eje + 200 mm.

La parte de “ventas”

Desarrollamos este kit debido a las numerosas solicitudes de cotización que recibimos para la máquina CNC OX. Por ello, ahora ofrecemos en nuestra web un kit completo, un kit mecánico, un kit de placas y varios kits adicionales. Estos kits se pueden encontrar en este enlace: Juego completo OX CNC | Todo para una máquina CNC amateur

Todas las extrusiones y piezas mecánicas de V-Slot utilizadas en nuestros kits y en nuestro sitio web provienen directamente de Openbuildspartstore. Por lo tanto, puedes estar seguro de que los apoyas. .

Créditos

Nos gustaría agradecer enormemente a Mark Carew y al taller de repuestos Openbuilds por desarrollar una excelente máquina CNC y un sistema V-Slot que se les permitió compartir, remezclar y vender libremente. También nos gustaría agradecer a Openbuilds y a la comunidad en general por compartir sus actualizaciones que hacen que OX sea aún mejor.
