Si estás buscando una forma creativa y colorida de iluminar tus proyectos de electrónica, las tiras de LED RGB direccionables WS2812B con Arduino son la solución perfecta. En este artículo te proporcionaremos todas las instrucciones que necesitas para poder utilizarlas de manera efectiva y sorprender a todos con tus creaciones luminosas. ¡No te lo pierdas!
Esta publicación es sobre eso. Luces LED WS2812B Strip, que es una tira de LED RGB direccionable. La información de este post también funciona con otras tiras LED similares, como las tiras WS28XX Familia, tiras Neopixel y otros.
Presentamos la tira de LED WS2812B
La tira de LED direccionable WS2812B está disponible en varios modelos que se diferencian en tamaño, sellado o densidad de LED. Elige el modelo que mejor se adapte a tus propósitos.
¿Donde comprar?
Puedes visitar Asesor de creadores y encontrarlos Tira de LED RGB WS2812B Mejor precio.

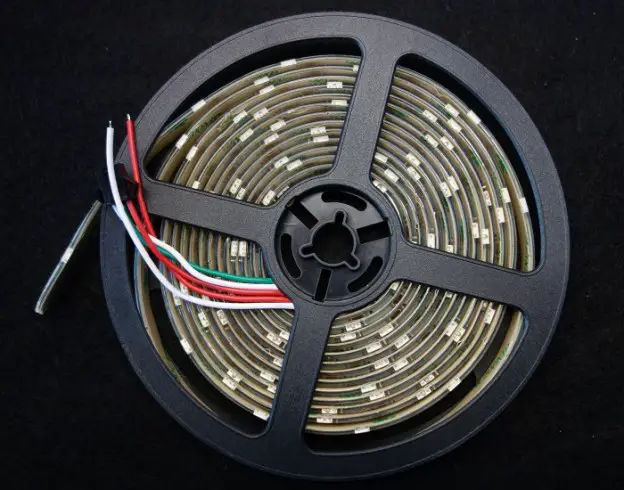

En la siguiente imagen podéis ver mi tira de LED WS2812B. Tiene una longitud de 5 metros y los LED están recubiertos de silicona resistente a la intemperie. Así podrás dejarlos fácilmente afuera bajo la lluvia y el polvo.
En mi opinión, este es el mejor tipo de tira de LED. tu puedes el brillo y eso Color cada LED individualmentelo que le permite crear fácilmente efectos sorprendentes y complejos.
Esta tira de LED consta de LED WS2812B conectados en serie. Estos LED tienen un IC integrado directamente en el LED. Esto permite la comunicación a través de una interfaz de un solo cable. Esto significa que tienes el control muchos LED con solo un alfiler digital tu Arduino.

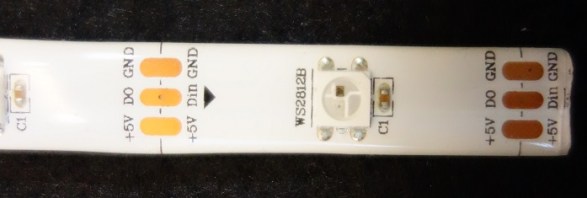

En la siguiente imagen puedes ver el chip dentro del LED. El LED es un LED RGB y funciona de esa manera.
Este tipo de tira es muy flexible y se puede cortar al largo que desees. Como puedes ver, la tira está dividida en segmentos y cada segmento contiene un LED RGB.

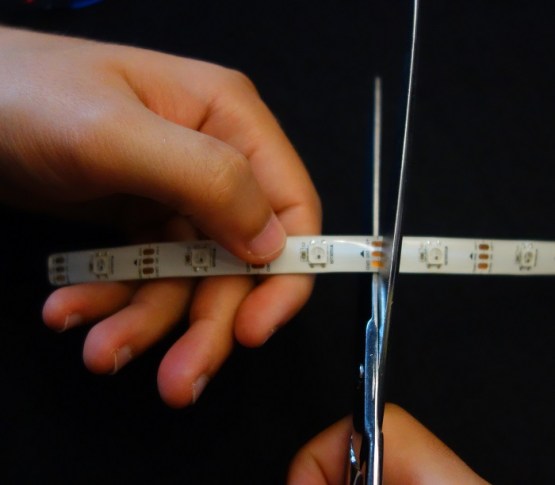

Puedes ajustar el tamaño cortando la tira en el lugar correcto con unas tijeras (están marcados los lugares correspondientes para cortar la tira).
Estas tiras tienen conectores en cada extremo. Decidí cortar los conectores y soldarlos en los cabezales de los pines. Esto es más conveniente si desea conectar la tira a un Arduino o una placa de pruebas.
Fuente de alimentación de la tira de LED WS2812B
La tira de LED debe funcionar con una fuente de alimentación de 5 V. A 5 V, cada LED consume aproximadamente 50 mA con brillo máximo. Esto significa que la tira puede consumir hasta 1,5 A para 30 LED cada una. Asegúrese de seleccionar una fuente de alimentación que satisfaga las necesidades de la regleta. Una fuente de alimentación CA-CC de 5 V y 2 A debería ser suficiente:
Si está utilizando una fuente de alimentación externa, no olvide conectar la tierra de la fuente de alimentación a la tierra de Arduino.

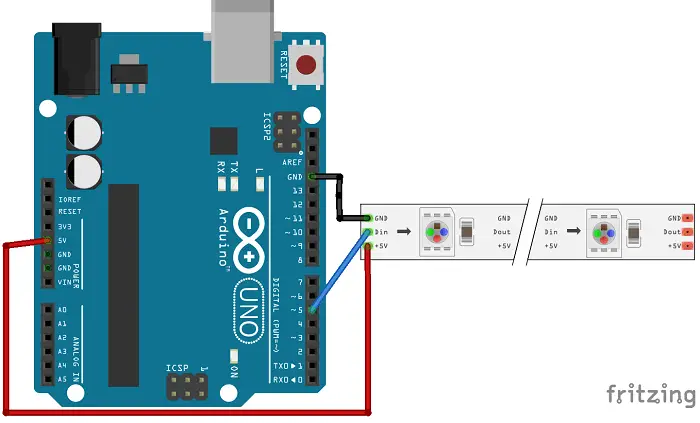

Esquema
En este ejemplo, la tira de LED WS2812B se alimenta desde el pin Arduino de 5V. En mi caso controlo 14 LED. Si desea controlar muchos LED, necesita utilizar una fuente de alimentación externa.
Útil Consejos:
- Conecte un condensador con una capacidad entre 100 uF y 1000 uF a la fuente de alimentación para suavizar la fuente de alimentación.
- Agregue una resistencia de 220 o 470 ohmios entre el pin de salida digital de Arduino y el pin de entrada de datos de la tira para reducir el ruido en esta línea.
- Mantenga los cables entre Arduino, la fuente de alimentación y la regleta lo más cortos posible para minimizar la pérdida de voltaje.
- Si su tira se daña y no funciona, verifique si el primer LED está roto. Si es así, córtelos, vuelva a soldar los cabezales de los pines y debería funcionar nuevamente.
código
Para controlar la tira de LED WS2812B, debe utilizar el LED rápido Biblioteca.
Instalación de la biblioteca FastLED
- Haga clic aquí para descargar la biblioteca FastLED. Debería haber una carpeta ZIP en tu carpeta de Descargas.
- Descomprima la carpeta .zip y debería obtener Mástil FastLEDcarpeta r
- Cambia el nombre de tu carpeta
Maestro FastLEDA LED rápido - mueve eso LED rápido Carpeta a su instalación Arduino IDE Bibliotecas Carpeta
- Finalmente, vuelva a abrir su IDE de Arduino
Después de instalar la biblioteca que necesita, cargue el siguiente código en su placa Arduino (este es un boceto de ejemplo incluido en la carpeta de ejemplos de la biblioteca). Ir a archivo > Ejemplos > LED rápido > Paleta de color o copie el código a continuación.
#include <FastLED.h>
#define LED_PIN 5
#define NUM_LEDS 14
#define BRIGHTNESS 64
#define LED_TYPE WS2811
#define COLOR_ORDER GRB
CRGB leds[NUM_LEDS];
#define UPDATES_PER_SECOND 100
// This example shows several ways to set up and use 'palettes' of colors
// with FastLED.
//
// These compact palettes provide an easy way to re-colorize your
// animation on the fly, quickly, easily, and with low overhead.
//
// USING palettes is MUCH simpler in practice than in theory, so first just
// run this sketch, and watch the pretty lights as you then read through
// the code. Although this sketch has eight (or more) different color schemes,
// the entire sketch compiles down to about 6.5K on AVR.
//
// FastLED provides a few pre-configured color palettes, and makes it
// extremely easy to make up your own color schemes with palettes.
//
// Some notes on the more abstract 'theory and practice' of
// FastLED compact palettes are at the bottom of this file.
CRGBPalette16 currentPalette;
TBlendType currentBlending;
extern CRGBPalette16 myRedWhiteBluePalette;
extern const TProgmemPalette16 myRedWhiteBluePalette_p PROGMEM;
void setup() {
delay( 3000 ); // power-up safety delay
FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS).setCorrection( TypicalLEDStrip );
FastLED.setBrightness( BRIGHTNESS );
currentPalette = RainbowColors_p;
currentBlending = LINEARBLEND;
}
void loop()
{
ChangePalettePeriodically();
static uint8_t startIndex = 0;
startIndex = startIndex + 1; /* motion speed */
FillLEDsFromPaletteColors( startIndex);
FastLED.show();
FastLED.delay(1000 / UPDATES_PER_SECOND);
}
void FillLEDsFromPaletteColors( uint8_t colorIndex)
{
uint8_t brightness = 255;
for( int i = 0; i < NUM_LEDS; i++) {
leds[i] = ColorFromPalette( currentPalette, colorIndex, brightness, currentBlending);
colorIndex += 3;
}
}
// There are several different palettes of colors demonstrated here.
//
// FastLED provides several 'preset' palettes: RainbowColors_p, RainbowStripeColors_p,
// OceanColors_p, CloudColors_p, LavaColors_p, ForestColors_p, and PartyColors_p.
//
// Additionally, you can manually define your own color palettes, or you can write
// code that creates color palettes on the fly. All are shown here.
void ChangePalettePeriodically()
{
uint8_t secondHand = (millis() / 1000) % 60;
static uint8_t lastSecond = 99;
if( lastSecond != secondHand) {
lastSecond = secondHand;
if( secondHand == 0) { currentPalette = RainbowColors_p; currentBlending = LINEARBLEND; }
if( secondHand == 10) { currentPalette = RainbowStripeColors_p; currentBlending = NOBLEND; }
if( secondHand == 15) { currentPalette = RainbowStripeColors_p; currentBlending = LINEARBLEND; }
if( secondHand == 20) { SetupPurpleAndGreenPalette(); currentBlending = LINEARBLEND; }
if( secondHand == 25) { SetupTotallyRandomPalette(); currentBlending = LINEARBLEND; }
if( secondHand == 30) { SetupBlackAndWhiteStripedPalette(); currentBlending = NOBLEND; }
if( secondHand == 35) { SetupBlackAndWhiteStripedPalette(); currentBlending = LINEARBLEND; }
if( secondHand == 40) { currentPalette = CloudColors_p; currentBlending = LINEARBLEND; }
if( secondHand == 45) { currentPalette = PartyColors_p; currentBlending = LINEARBLEND; }
if( secondHand == 50) { currentPalette = myRedWhiteBluePalette_p; currentBlending = NOBLEND; }
if( secondHand == 55) { currentPalette = myRedWhiteBluePalette_p; currentBlending = LINEARBLEND; }
}
}
// This function fills the palette with totally random colors.
void SetupTotallyRandomPalette()
{
for( int i = 0; i < 16; i++) {
currentPalette[i] = CHSV( random8(), 255, random8());
}
}
// This function sets up a palette of black and white stripes,
// using code. Since the palette is effectively an array of
// sixteen CRGB colors, the various fill_* functions can be used
// to set them up.
void SetupBlackAndWhiteStripedPalette()
{
// 'black out' all 16 palette entries...
fill_solid( currentPalette, 16, CRGB::Black);
// and set every fourth one to white.
currentPalette[0] = CRGB::White;
currentPalette[4] = CRGB::White;
currentPalette[8] = CRGB::White;
currentPalette[12] = CRGB::White;
}
// This function sets up a palette of purple and green stripes.
void SetupPurpleAndGreenPalette()
{
CRGB purple = CHSV( HUE_PURPLE, 255, 255);
CRGB green = CHSV( HUE_GREEN, 255, 255);
CRGB black = CRGB::Black;
currentPalette = CRGBPalette16(
green, green, black, black,
purple, purple, black, black,
green, green, black, black,
purple, purple, black, black );
}
// This example shows how to set up a static color palette
// which is stored in PROGMEM (flash), which is almost always more
// plentiful than RAM. A static PROGMEM palette like this
// takes up 64 bytes of flash.
const TProgmemPalette16 myRedWhiteBluePalette_p PROGMEM =
{
CRGB::Red,
CRGB::Gray, // 'white' is too bright compared to red and blue
CRGB::Blue,
CRGB::Black,
CRGB::Red,
CRGB::Gray,
CRGB::Blue,
CRGB::Black,
CRGB::Red,
CRGB::Red,
CRGB::Gray,
CRGB::Gray,
CRGB::Blue,
CRGB::Blue,
CRGB::Black,
CRGB::Black
};
// Additionl notes on FastLED compact palettes:
//
// Normally, in computer graphics, the palette (or "color lookup table")
// has 256 entries, each containing a specific 24-bit RGB color. You can then
// index into the color palette using a simple 8-bit (one byte) value.
// A 256-entry color palette takes up 768 bytes of RAM, which on Arduino
// is quite possibly "too many" bytes.
//
// FastLED does offer traditional 256-element palettes, for setups that
// can afford the 768-byte cost in RAM.
//
// However, FastLED also offers a compact alternative. FastLED offers
// palettes that store 16 distinct entries, but can be accessed AS IF
// they actually have 256 entries; this is accomplished by interpolating
// between the 16 explicit entries to create fifteen intermediate palette
// entries between each pair.
//
// So for example, if you set the first two explicit entries of a compact
// palette to Green (0,255,0) and Blue (0,0,255), and then retrieved
// the first sixteen entries from the virtual palette (of 256), you'd get
// Green, followed by a smooth gradient from green-to-blue, and then Blue.
Tienes que cambiar Número de LED variable al número de LED en su tira de LED. En nuestro ejemplo, la tira de LED tiene 14 LED de largo.
#define NUM_LEDS 14
Si desea utilizar un pin diferente en el Arduino para controlar la tira de LED, deberá cambiarlo LED_PIN Variable:
#define LED_PIN 5
demostración

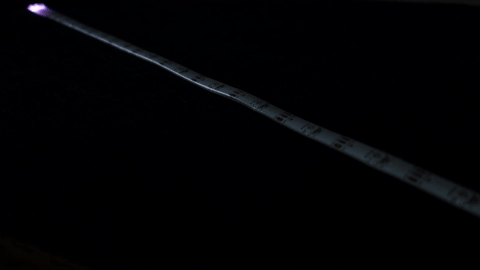

Al final, esto es lo que tendrás. Efectos sorprendentes como este:
Y esto:
Y esto:
Etcétera (…)

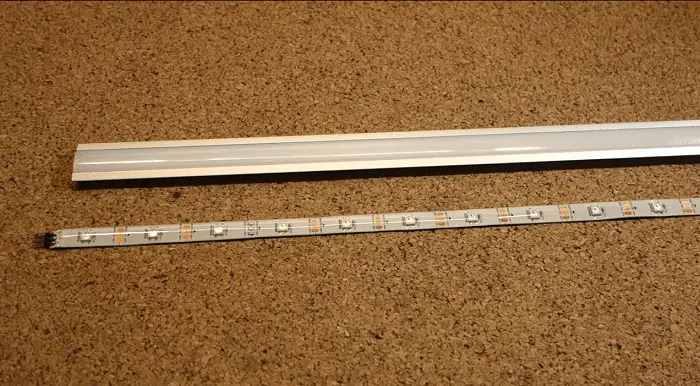

Usando una caja de tira de LED
Estas tiras de LED suelen venir con una cinta adhesiva removible para que puedas pegarlas en cualquier lugar. El problema es que no pegan muy bien, así queLo más probable es que encuentres tu racha en la cancha al día siguiente.
La solución: Encontré esta carcasa de tira que difunde bien la luz y que puedes atornillar a un estante, por ejemplo, si quieres una solución permanente.
Envolver
Esta publicación es una introducción a la tira de LED RGB direccionable usando Arduino. Acabamos de experimentar con el ejemplo de la biblioteca. Debe modificar el ejemplo para mostrar solo los efectos que desee. Esperamos que esta guía le haya resultado útil.
Si te gusta esta publicación, también te puede gustar:
- Luz de ambiente LED RGB WiFi DIY de $ 10 con ESP8266 (paso a paso)
- Selector de color ESP8266 RGB
- Conceptos básicos de electrónica: ¿cómo funcionan los LED RGB?
Gracias por leer.
