ATENCIÓN: ESTA CONSTRUCCIÓN ESTÁ ACTUALMENTE EN PROGRESO. No continúe con esta compilación si no se siente cómodo realizando cambios en el diseño. Las instrucciones y la lista de materiales están actualmente desactualizadas con el nuevo diseño. ¡Espere actualizaciones en los próximos meses!

ACTUALIZACIÓN del 5 de diciembre de 2014: Hola a todos. He estado ocupado con la escuela (prácticamente me ha ocupado toda mi vida), así que me disculpo si me tomó un tiempo poner esto en funcionamiento.

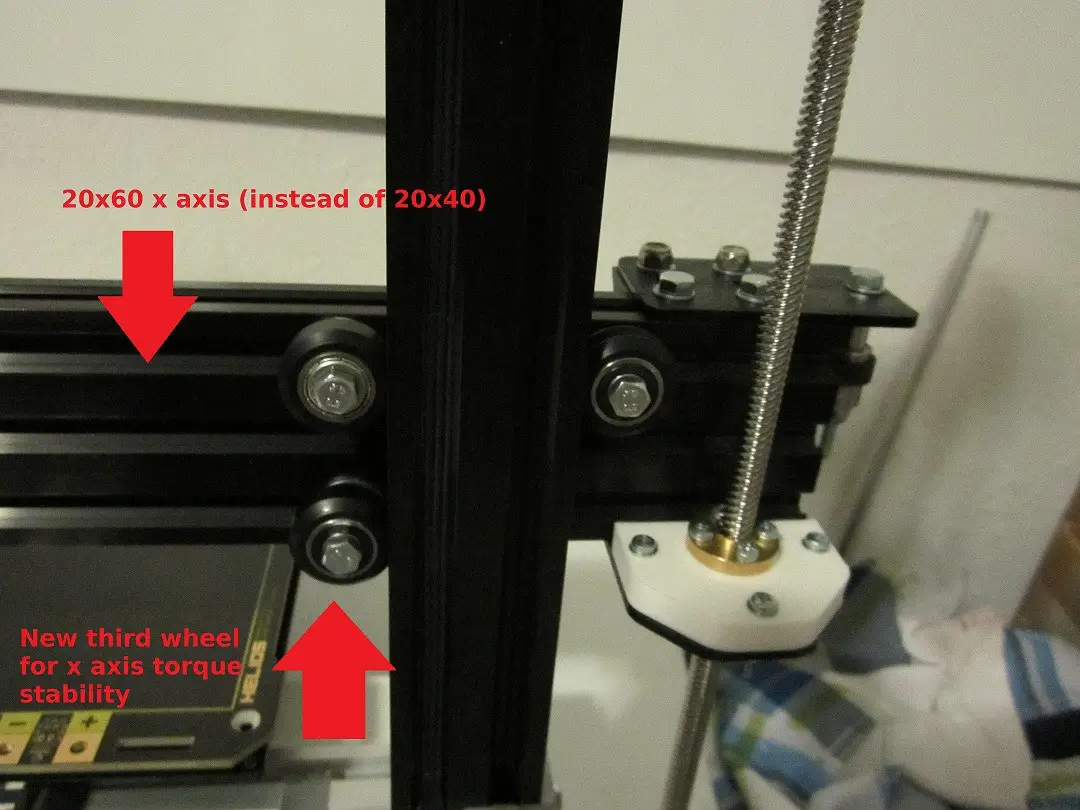

Trabajé lentamente en la impresora en mi tiempo libre e hice algunos ajustes. El diseño original del eje X tiene algunos problemas con la flexión del conjunto de la rueda Z para estabilizar el eje. Solucioné esto reemplazando el eje X de 20 x 40 con un eje X de 20 x 60 para poder usar una tercera rueda en cada lado. También aumenté la altura de la extrusión del eje Z para acomodar la altura del nuevo eje X de 20 x 60. La configuración de la correa/motor paso a paso en el eje Y dobló el tornillo inactivo, por lo que modifiqué la configuración del motor paso a paso/correa del eje Y (esencialmente idéntica a un eje Y de Ordbot Hadron) y ahora estoy muy contento con ella. También moví el conjunto de la pantalla LCD a la parte inferior de la impresora, ya que los cables de conexión de la pantalla LCD para la mayoría de las pantallas LCD son bastante cortos y hubo problemas para alcanzar la placa de rampa cerca de la parte inferior del marco. También invertí en algunos acoplamientos de eje sólido para no tener que preocuparme por la deflexión del eje. Me aseguré de que todo estuviera alineado correctamente y que el eje Z se moviera suavemente. También reemplacé la extrusión de 20×40 en la parte inferior del marco que conecta las dos extrusiones del eje Z con una pieza de extrusión de 20×60 para aprovechar al máximo la rigidez de la placa conectora de 90 grados en los lados de la impresora. No era necesario, pero pensé que no haría daño.

Considerándolo todo, estoy muy contento con el progreso. Todos los cambios que hice al diseño original le costarían muy poco incluso si ya ha invertido en la configuración anterior de esta impresora. Tal vez cambie el motor paso a paso del eje X por algo como una configuración de Ordbot Hadron, pero por ahora lo dejaré así y les haré saber cómo funciona una vez que lo haya probado.

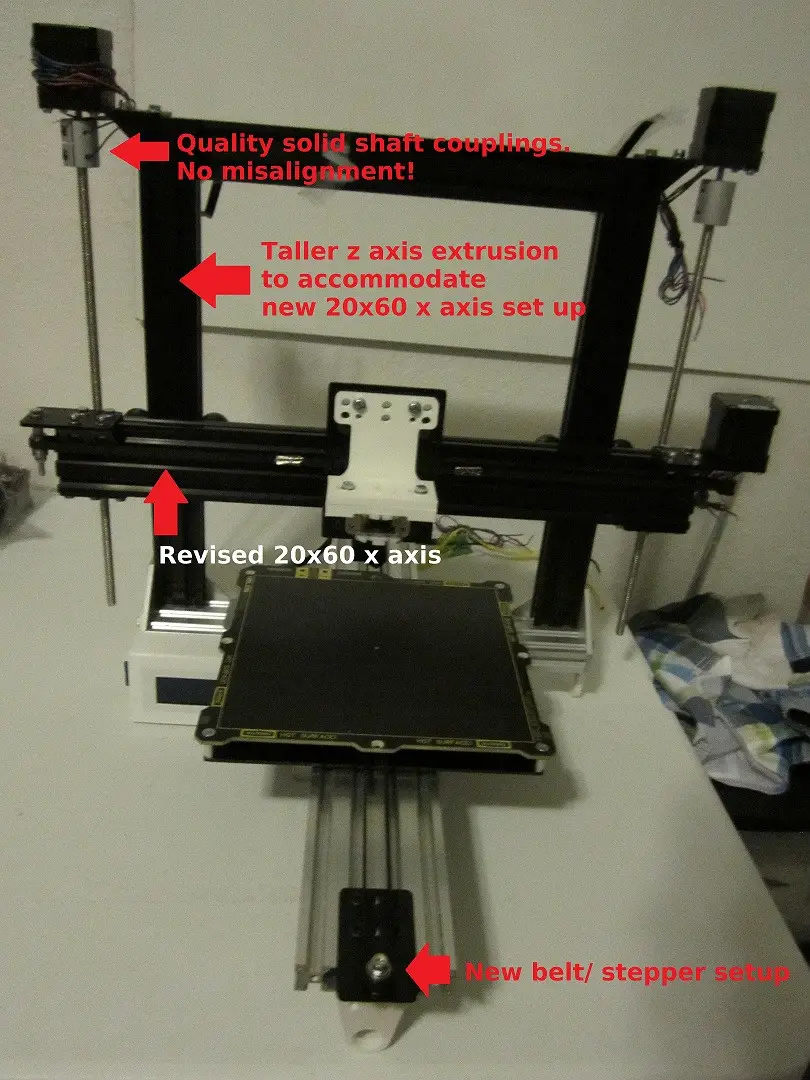

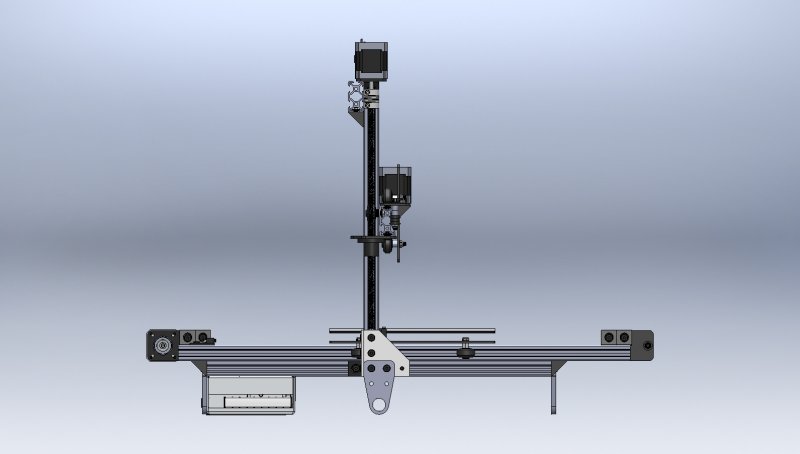

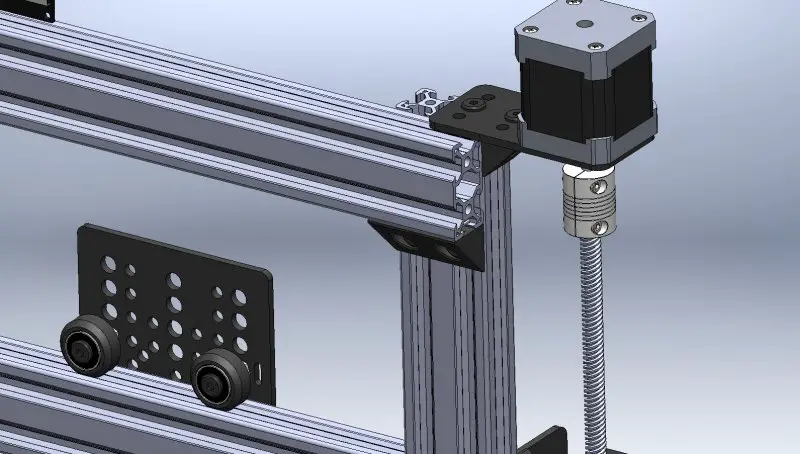

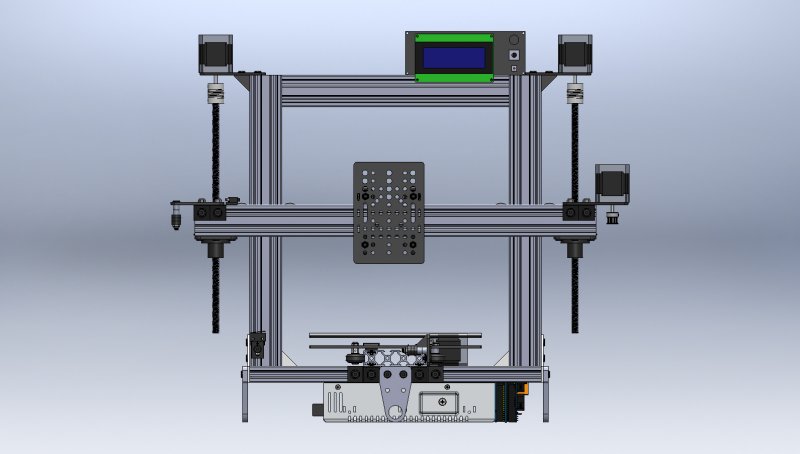

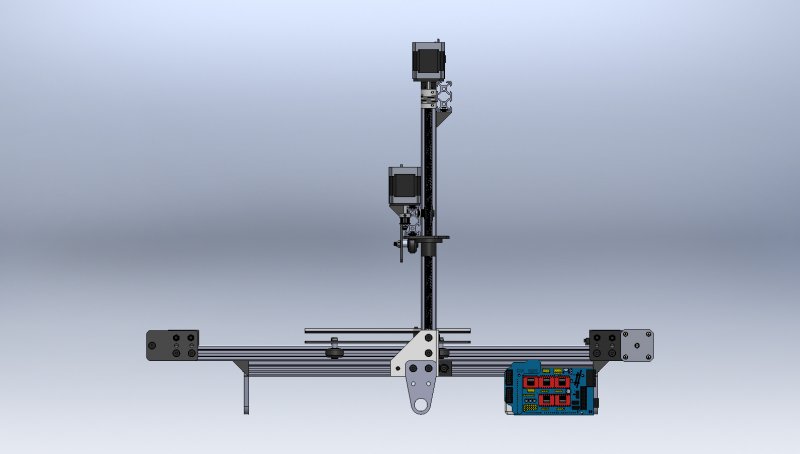

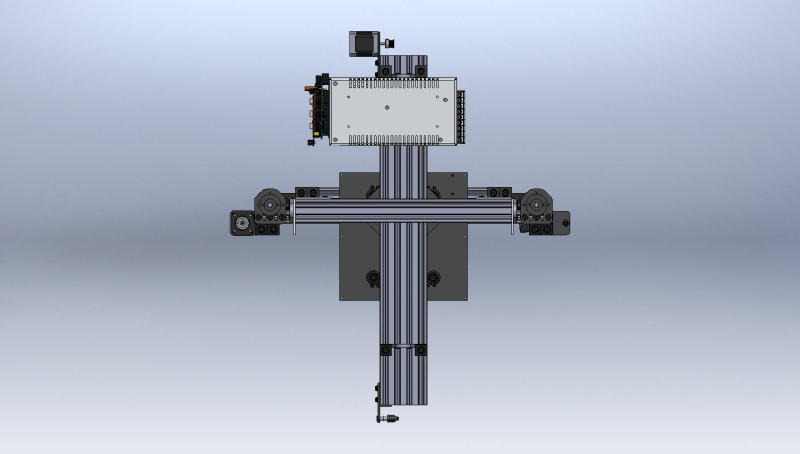

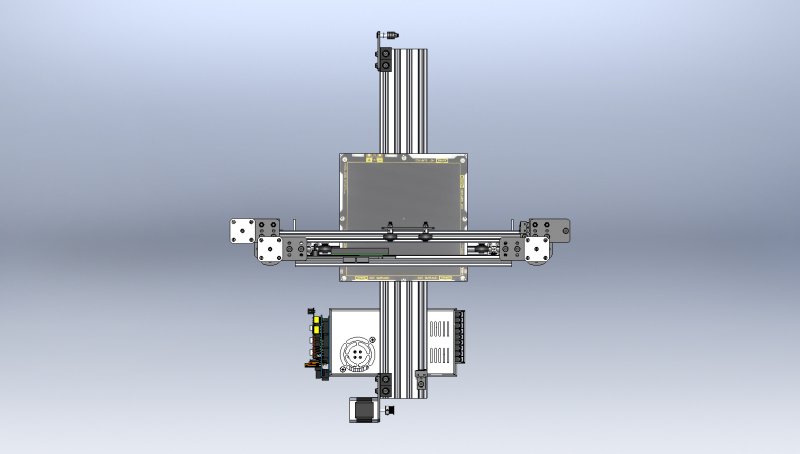

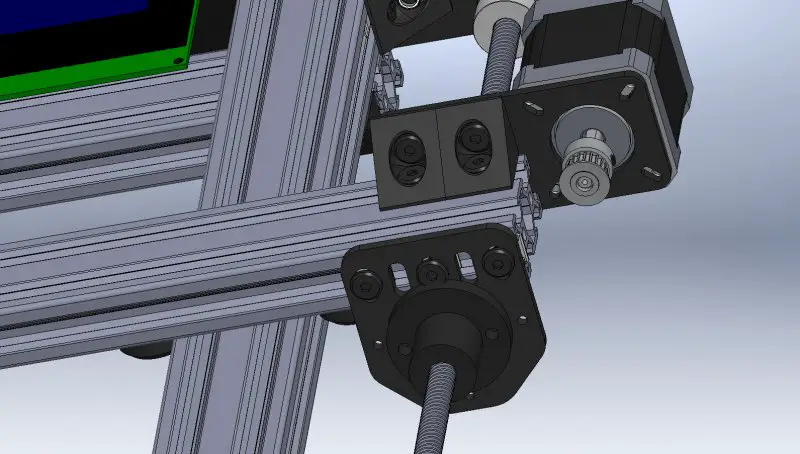

Aquí hay algunas imágenes de vista previa del progreso que he logrado con la impresora hasta ahora. Espero algunas impresiones realmente bonitas de esta impresora. :

También planeo crear una guía de ensamblaje completa una vez que la impresora esté en funcionamiento. Puede que notes que también estoy trabajando en una placa adaptadora con tuerca ciega y una placa de montaje personalizada para la extrusora Budaschnozzle diseñada para la placa de portal Openbuilds.

¡Buenas vacaciones!

————————————————– ————————————————– —————–

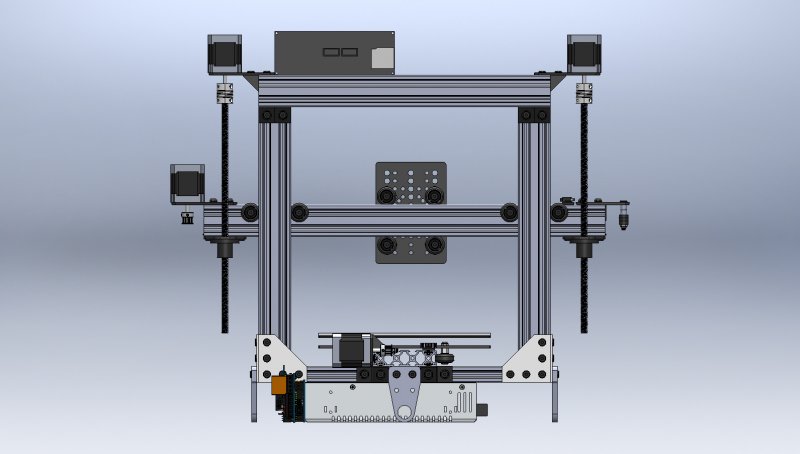

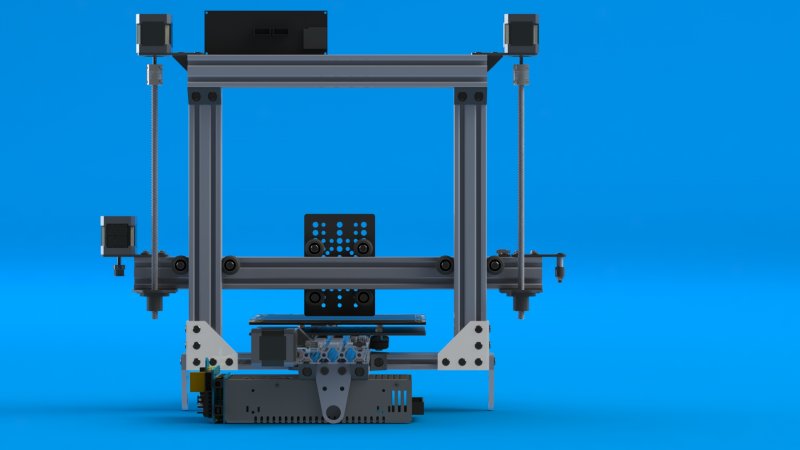

Esta es una plataforma excelente para una impresora súper rígida con capacidad de doble extrusión. Esta impresora tiene un volumen de construcción de 216 x 216 x 230 mm y se puede actualizar a una base de 12 x 12 pulgadas con un mínimo esfuerzo.

La configuración es bastante sencilla, pero he incluido una lista de piezas (con lista de cortes y fuentes) e imágenes del ensamblaje para ayudarle con la construcción.

Para esta configuración necesitará una sierra de precisión, una Dremel/algo para lijar, un taladro, llaves Allen, una escuadra, machos de roscar y alicates/pinza para cinturón.

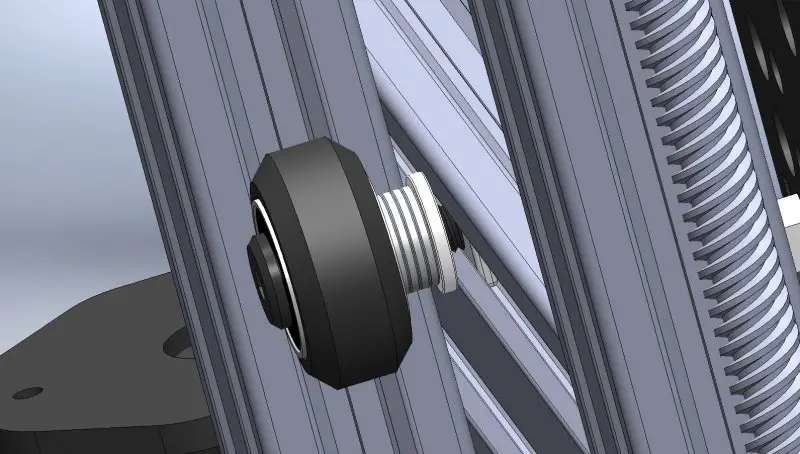

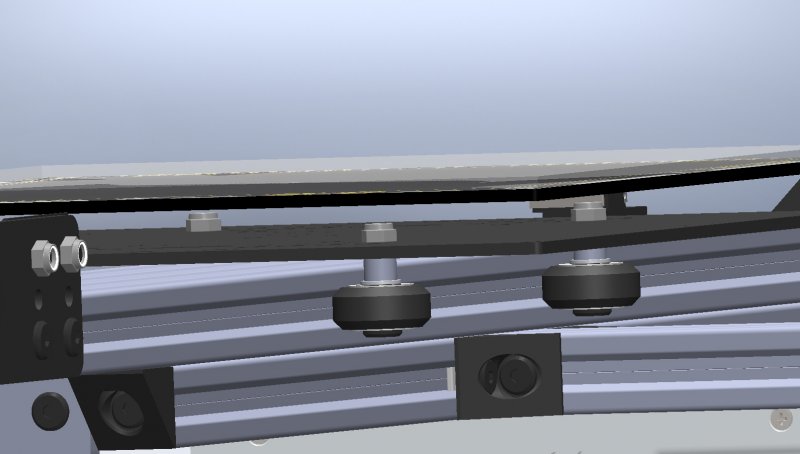

Tenga en cuenta las 4 arandelas de precisión y una arandela de 1,5 mm en este conjunto de rueda deslizante vertical.

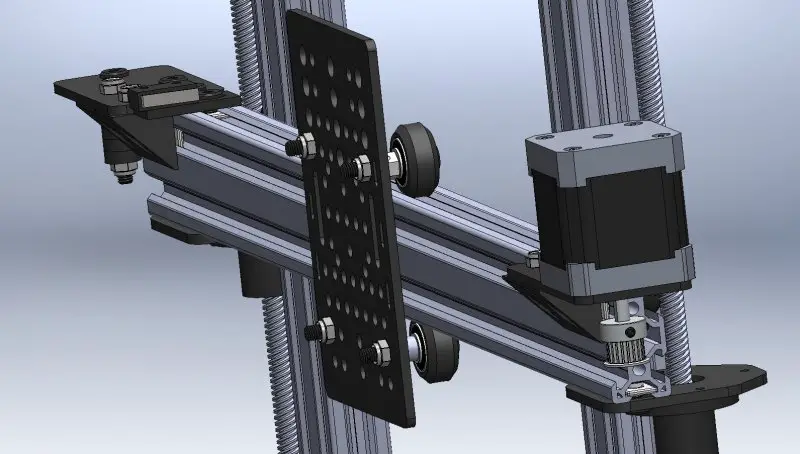

Tenga en cuenta 1 arandela de precisión en este conjunto de rueda deslizante del eje X.

Tenga en cuenta 3 rodamientos y dos espaciadores de aluminio de 1/4″.

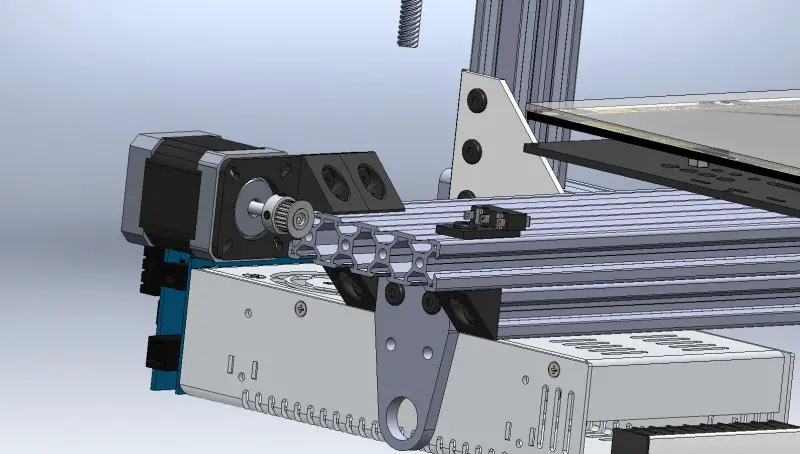

Tenga en cuenta 1 arandela de precisión en este conjunto de rueda deslizante del eje Y.

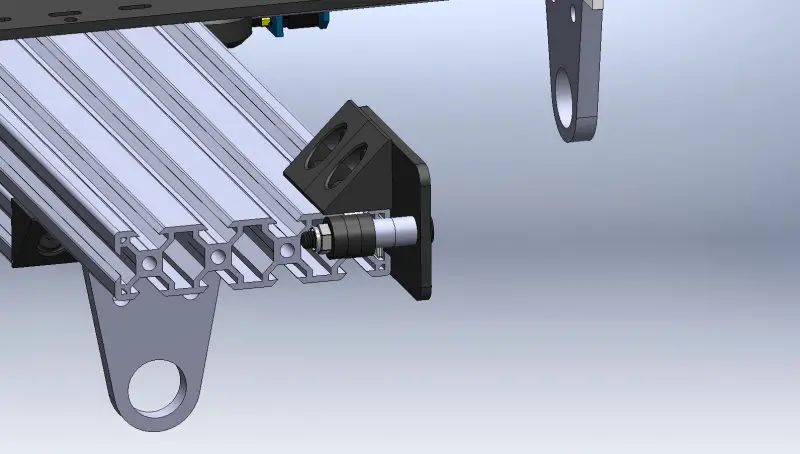

Tenga en cuenta la ligera superposición de la tuerca anti-contragolpe y el tornillo de cabeza plana. Deberá pulir la tuerca cautiva o no utilizar el tornillo central. También tenga en cuenta que deberá perforar orificios de montaje para la tuerca cautiva en la placa.

¡Déjame saber si tienes alguna recomendación o necesitas documentación adicional!
