Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

La electrónica es una disciplina fascinante que nos rodea en nuestra vida cotidiana, desde nuestros dispositivos electrónicos hasta la iluminación de nuestros hogares. En este artículo, exploraremos los conceptos básicos de la electrónica, centrándonos en los tipos de interruptores y cómo funcionan. Descubriremos cómo estos pequeños componentes desempeñan un papel crucial en el funcionamiento de muchos dispositivos electrónicos que utilizamos a diario. ¡Sigue leyendo para adentrarte en el apasionante mundo de la electrónica!

Este artículo explica qué son los interruptores en electrónica y cómo funcionan.

Los interruptores son componentes muy simples que son esenciales en sus circuitos electrónicos. Un interruptor puede:

  • actuar de interruptor automático, Interrupción de la corriente eléctrica. En el ejemplo de la imagen siguiente, el interruptor detiene el flujo de corriente y el LED no se enciende, o permite que la corriente fluya y el LED se enciende.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

  • actuar de desviadorque dirige la corriente a otra parte del circuito. En el ejemplo de la imagen siguiente, cuando se gira el interruptor hacia un lado, un LED se enciende y el otro se apaga, y viceversa.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Existe una amplia variedad de interruptores que se adaptan a sus necesidades. Por ejemplo, puedes cambiar dos cosas al mismo tiempo, cambiar dos cosas alternativamente, cambiar algo cuando se presiona el botón, etc.

Tipos de interruptores

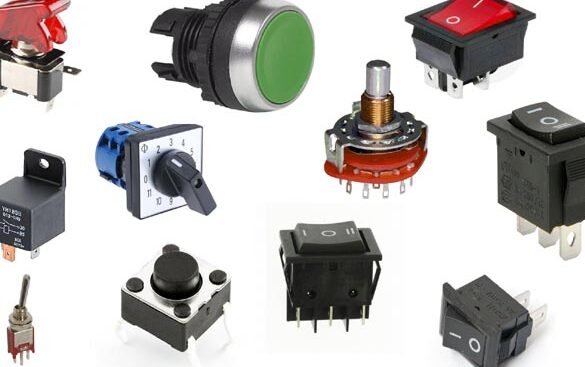

Hay interruptores de láminas de botón, de palanca, giratorios y magnéticos. Aunque existen otros tipos, estos son los más comunes. Estoy seguro de que encontrará varios cuando busque en línea.

interruptor de botón

Los pulsadores vienen en una amplia variedad de formas y diseños.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Hay dos tipos de pulsadores:

  • Normalmente abierto (NO) – Cuando el botón está en estado normal (no presionado), no fluye corriente. Cuando presionas el botón, dejas que la corriente fluya.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

  • normalmente cerrado (NC) – Funciona exactamente al revés. Cuando el botón está en su estado normal (presionado), fluye corriente. Cuando presionas el botón, abres el circuito y no fluye corriente.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Interruptor de palanca

Un interruptor de palanca es una palanca que se gira hacia un lado o hacia el otro para permitir que la corriente fluya hacia un lado o hacia el otro o que no fluya en absoluto.

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Existen diferentes tipos de interruptores de palanca. Estos se caracterizan por la polacos y eso tirar. Un poste representa un contacto. El poste representa las conexiones que su poste puede hacer. Lo entenderás mejor con los siguientes ejemplos.

El siguiente formato se utiliza para describir un conmutador:

  • “P” de polo;
  • “T” para basura;
  • “S” para sencillo;
  • “D” de doble;

Interruptor de palanca unipolar de una vía (SPST)
Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

La parte de contacto metálica crea la conexión entre los dos pines. Si el contacto metálico está a la izquierda, no hay conexión entre los pines. Cuando está a la derecha, los dos pines están conectados y la corriente fluye de un pin al otro.

Interruptor de palanca unipolar de doble tiro (SPDT)

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Si la parte de contacto metálica se gira hacia la izquierda, hay contacto entre el pin a y el pin b. Si la parte de contacto metálica se gira hacia la derecha, la corriente fluye a través de ay c.

Interruptor de palanca bipolar (DPST).

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Hay dos polos en un interruptor de palanca DPST. Ambos están activados o desactivados. Cada polo sólo puede realizar una conexión, por lo que este interruptor es un interruptor de encendido/apagado.

Interruptor de palanca bipolar (DPDT).

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

En este tipo de interruptor hay dos polos y cada uno de ellos puede realizar dos conexiones diferentes.

Interruptor de palanca (n)P(m)T

Además de los ejemplos presentados, también hay interruptores de palanca con múltiples (n) polos y múltiples (m) operaciones de conmutación.

interruptor giratorio

Los interruptores giratorios tienen múltiples posiciones y debes girar la perilla para seleccionar la posición. A continuación se muestra un ejemplo de un interruptor giratorio de 3 posiciones:

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Hay interruptores giratorios con otros números de posición, por ejemplo 4, 6 y 16.

Aquí tienes una ilustración sencilla para entender cómo funcionan este tipo de botones:

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Al girar el interruptor se selecciona una conexión diferente.

Interruptores de láminas magnéticos

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Los interruptores de láminas magnéticos se cierran o abren según el campo magnético cercano a ellos. Mira la imagen a continuación:

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

El circuito se cierra cuando hay un imán cerca del interruptor (a menos de 13 mm (0,5 pulgadas) de distancia). Cuando el imán está lejos del interruptor, el circuito se abre.

Resumen

Espero que hayas aprendido algo nuevo hoy y hayas encontrado útil esta publicación.

Si quieres aprender más sobre los conceptos básicos de la electrónica o quieres iniciarte en el mundo de la electrónica, no dejes de visitar nuestro Libro electrónico Electrónica para principiantes.

Gracias por leer.

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Conceptos básicos de la electrónica: tipos de interruptores y cómo funcionan

Los interruptores son componentes muy simples esenciales en tus circuitos electrónicos. Un interruptor puede:

  1. Actuar como un interruptor, interrumpiendo la corriente eléctrica.
  2. Actuar como un desviador, dirigiendo la corriente a otra parte del circuito.

Tipos de Interruptores

Interruptores de botón

Los interruptores de botón vienen en una amplia variedad de formas y formas. Hay dos tipos de interruptores de botón:

  1. Normalmente abierto (NA): Cuando el interruptor está en su estado normal (no presionado), la corriente no fluye. Cuando presionas el botón, permites que la corriente fluya.
  2. Normalmente cerrado (NC): Funciona de manera opuesta. Cuando el interruptor está en su estado normal (presionado), la corriente fluye. Cuando presionas el botón, abres el circuito y la corriente no fluye.

Interruptores de palanca

En un interruptor de palanca, tienes una palanca que giras a un lado u otro para hacer que la corriente fluya a un lado u otro, o para que no fluya en absoluto.

Hay varios tipos de interruptores de palanca. Estos se caracterizan por el polo y la posición. Un polo representa un contacto. El polo representa las conexiones que tu polo puede hacer. Comprenderás esto mejor con los ejemplos a continuación.

Ejemplos:

  • Interruptor de un único polo y una única posición (SPST): El contacto metálico establece la conexión entre los dos pines.
  • Interruptor de un único polo y doble posición (SPDT): Cuando el contacto metálico está girado a la izquierda, hay contacto entre el pin a y el pin b. Cuando el contacto metálico está girado a la derecha, la corriente fluye a través de a y c.

Interruptores rotativos

Los interruptores rotativos tienen varias posiciones, y debes girar la perilla para seleccionar la posición.

Hay interruptores rotativos con otros números de posiciones, por ejemplo, 4, 6 y 16.

Interruptores de lámina magnética

Los interruptores de lámina magnética se cierran o abren dependiendo del campo magnético cercano a ellos.

El circuito eléctrico se cierra cuando un imán está cerca del interruptor. Cuando el imán está lejos del interruptor, el circuito se abre.

Espero que hayas aprendido algo nuevo hoy y que hayas encontrado útil esta publicación.

Si te gustaría saber más sobre los conceptos básicos de electrónica o si te gustaría adentrarte en el mundo de la electrónica, asegúrate de consultar nuestro eBook de Electrónica para Principiantes.

Gracias por leer.
