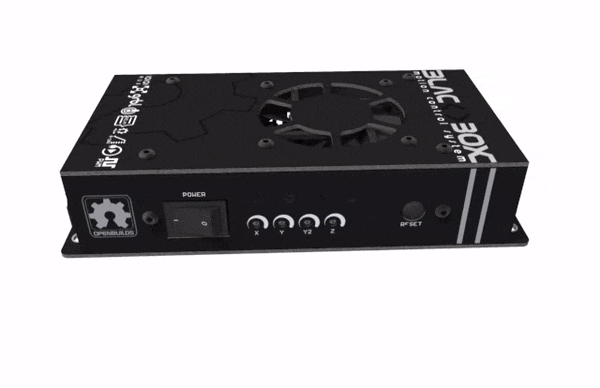

Sistema de control de movimiento BlackBox
Integrado en 'Circuit – Software Project', editado por Mark Carew, 1 de noviembre de 2019.
Openbuilds BlackBox es un nuevo sistema desarrollado en torno a una serie de subsistemas que cubren más que solo control y también más que solo aplicaciones CNC. Con un sistema de conexión plug and play, este controlador se puede utilizar fácilmente sin perder rendimiento.
Ecosistema de controlador de controlador BlackBox, potente CNC
-
Construir
- opiniones
- detalles
- Lista de artículos
- archivos y dibujos
-
Discusiones
-
-
Construir autor Mark Carew,
Buscar todas las compilaciones de Mark Carew
-
-
Esta cargando…
-
Crear detalles
- Licencia de construcción:
-
-
CC – Atribución No Comercial – Compartir por igual – CC BY NC SA
-
Razón de esta construcción
El objetivo es ofrecer un sistema que sea amigable para los piratas informáticos y que tenga el poder y la complejidad para adaptarse a múltiples diseños de máquinas.
Inspirado por
Todos los controladores de código abierto que hemos construido
-
Lista de artículos
Multitud Nombre de la pieza Enlace de piezas Comentarios 1
Sistema de control de movimiento BlackBox
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Paquete práctico con un solo clic
4
Insertar tuercas en T
https://openbuildspartstore.com/drop-in-tee-nuts/
atajo
Número de artículo 230
4
bridas para cables
https://openbuildspartstore.com/cable-ties-10-pack/
atajo
SKU 675 – Se vende en paquetes – Necesita 4 piezas individuales
dieciséis
Tornillos con cabeza de lente M3 – 6mm
https://openbuildspartstore.com/button-head-screws-m3-25-…
atajo
SKU 856 – Se vende en paquetes – Se requieren 16 piezas individuales
4
Contratuerca trasera con inserto de nailon M3
https://openbuildspartstore.com/nylon-insert-hex-locknut-…
atajo
SKU 2160 – Se vende en paquetes – Requiere 4 piezas individuales
1
Manguera Flexible – Negra 1'
https://openbuildspartstore.com/flexible-corrugated-tubing/
atajo
Número de artículo 2675
4
Tornillos cabeza botón M3 – 16mm
https://openbuildspartstore.com/button-head-screws-m3-25-…
atajo
SKU 2695 – Se vende en paquetes – Necesita 4 individuales
1
Tapa de caja negra
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2756
1
Fondo de caja negra
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2757
1
Caja negra atrás
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2758
1
Panel frontal de caja negra
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2759
1
Panel lateral del motor BlackBox
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2761
1
Panel lateral USB BlackBox
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2762
1
Tablero muscular BlackBox
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2763
1
Tablero de cerebros BlackBox
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2764
1
ventilador de 60 mm y 24 V
https://openbuildspartstore.com/24v-cooling-fans/
atajo
Número de artículo 2765
1
Cable USB 2,0-1,5 m
https://openbuildspartstore.com/usb-cable-2-0-5-feet/
atajo
Número de artículo 2595
2
Disipador de calor del conductor
https://openbuildspartstore.com/blackbox-motion-control-s…
atajo
Número de artículo 2770
4
Separador hexagonal M3 – 6F x 6 macho
https://openbuildspartstore.com/hex-standoff-m3-4-pack/
atajo
Número de artículo 2775
4
Separador hexagonal M3 – 12F x 6 macho
https://openbuildspartstore.com/hex-standoff-m3-4-pack/
atajo
Número de artículo 2780
4
Espaciador hexagonal M3 – 12mm
https://openbuildspartstore.com/hex-standoff-m3-4-pack/
atajo
Número de artículo 2785
4
Tornillos perfil plano M5 – 6mm
https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-…
atajo
SKU 110 – Se vende en paquetes – Requiere 4 piezas individuales
1
Llave Allen – 2mm
https://openbuildspartstore.com/allen-wrench/
atajo
Número de artículo 190
1
Llave Allen – 3mm
https://openbuildspartstore.com/allen-wrench/
atajo
Número de artículo 205
-
Documentos adjuntos:
© OpenBuilds®

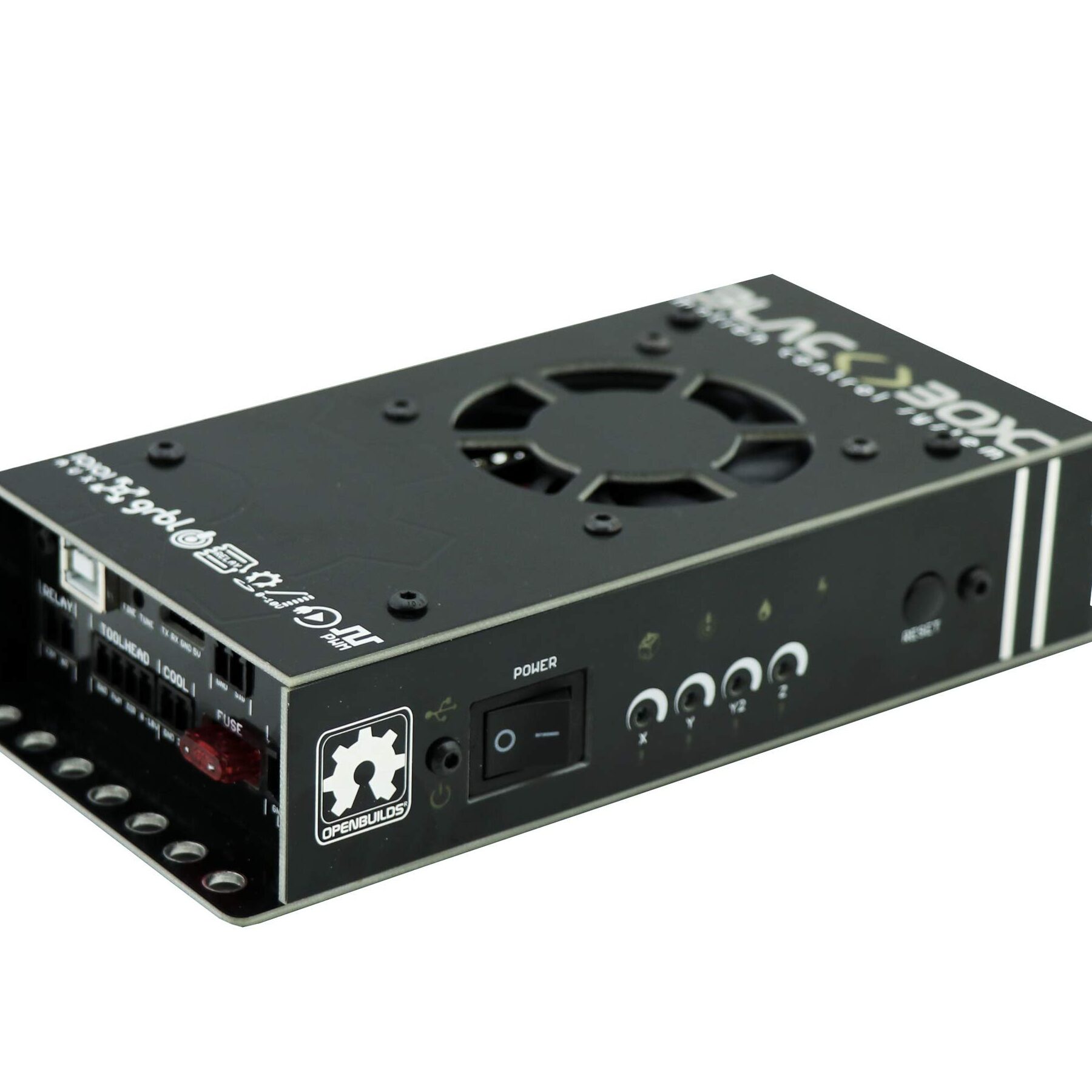

Sistema de Control de Movimiento BlackBox
El Sistema de Control de Movimiento BlackBox es una innovación revolucionaria que ha llegado para marcar un antes y un después en el mundo de los controladores de movimiento. Desarrollado por OpenBuilds, el BlackBox es un sistema todo en uno que ofrece una conexión plug-and-play que funciona directamente con el ecosistema de cableado OpenBuilds Xtension, lo que lo hace fácil de usar y extremadamente potente.
Especificaciones del BlackBox
– Conexiones plug-and-play que funcionan directamente con el ecosistema de cableado OpenBuilds Xtension
– Configuración de placas Muscle & Brains apiladas
– 4 controladores de paso de alta potencia de 3.2A (valor máximo de 4A)
– Entrada serial auxiliar para expansión de conectividad alternativa
– Interfaz USB para conexión plug-and-play
– Interruptor de alimentación (no más buscar la regleta o desconectar)
– Potenciómetros de ajuste de corriente fácilmente accesibles
– Nuevo estuche incorporado de alta gama, con LEDs indicadores retroiluminados
– Sistema de enfriamiento incorporado/diseño de flujo de aire
– Montaje fácil compatible con V-Slot
– 3 entradas de fin de carrera con salida de alimentación opcional (5V/24V seleccionable) para usar con interruptores mecánicos o sensores inductivos
– Entradas de fin de carrera protegidas contra altas tensiones para permitir el uso de sensores inductivos de 24V
– Entrada de sonda XYZ
– Hasta 24V 5A de salida conmutada para dispositivos de refrigeración como bombas DC de 24V, solenoides, contactores o relés de estado sólido
– Protección de polaridad de entrada de energía con indicador LED
– Fusible de entrada de energía de 10 amperios
– Indicadores LED USB Serial | Potencia | Polaridad | Sonda | Motores habilitados | 4 indicadores de fallas | Refrigerante, (Husillo/Láser/Cabezal de herramienta) | LED RGB detrás del logotipo de la tapa superior
– Indicadores LED de condiciones de falla del controlador de paso (sobrecalentamiento, cortocircuito, etc.) para cada eje que le permiten localizar problemas fácilmente
– Señales de husillo de 5V PWM y dirección de 5V
– Señal de control de husillo analógico de 0-10V para husillos VFD
– Eje esclavo configurable como un eje X, Y o Z esclavo
– Conector de señal de interbloqueo de puerta para permitir que las máquinas con recintos se detengan/reanuden cuando la puerta se abre/se cierra
– Hasta 1/32 de microstepping (por defecto a 1/8 para un torque más alto)
– Ubicaciones bien planificadas de todos los conectores para permitir una gestión lógica de los cables
– Relé configurable para casos de uso genérico (disparador de plasma, bombas de refrigeración, control de husillo, etc.)
El Sistema de Control de Movimiento BlackBox es sin duda una opción innovadora para aquellos que buscan un controlador de movimiento potente y versátil. ¡Consigue tu BlackBox CNC Controller aquí!
Y recuerda, OpenBuilds ofrece una amplia gama de accesorios y piezas que complementan el BlackBox para que puedas personalizar aún más tu experiencia de control de movimiento.
Referencia: https://openbuildspartstore.com/blackbox-motion-control-system/
¡No esperes más y descubre todo lo que el Sistema de Control de Movimiento BlackBox tiene para ofrecerte!
