OpenBuilds Workbee 1050 (40″ x 20″)

Integrado en 'CNC ROUTER' publicado por Mark Carew, 21 de octubre de 2019.

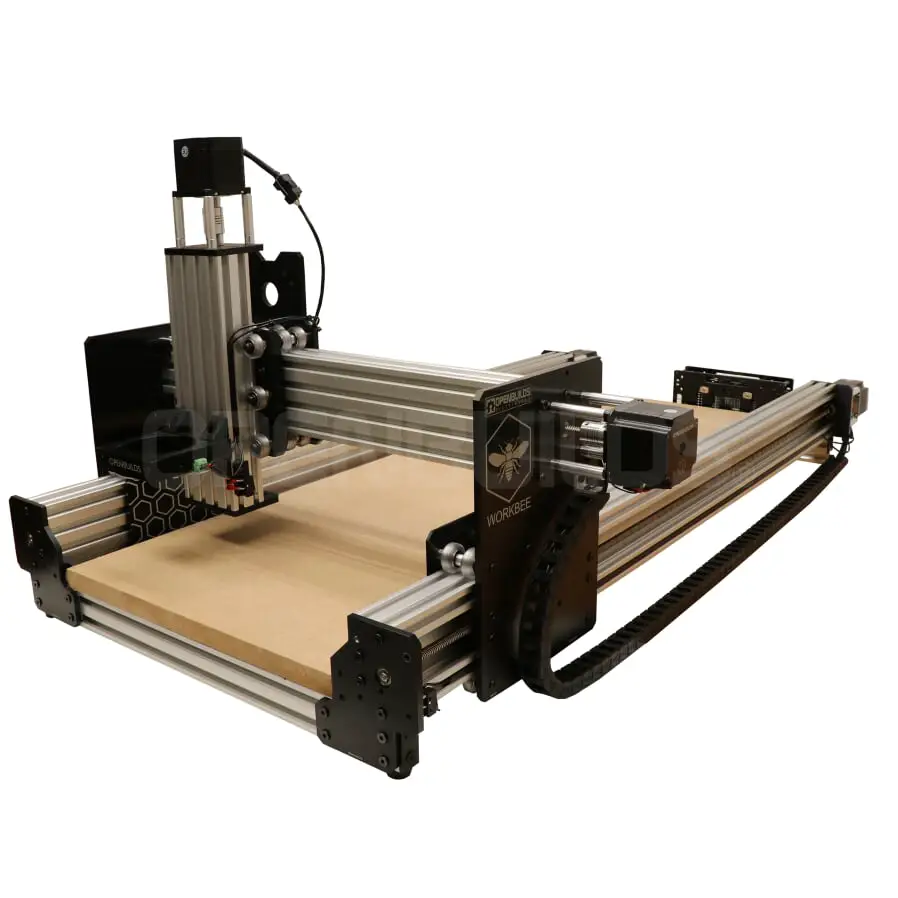

La máquina CNC OpenBuilds WorkBee 1050 – 1000×500 con accionamiento por husillo

Openbuilds Workbee Router CNC Máquina Correa y Piñón Tornillo de avance Aluminio Madera 1050

1. 1. Avance de la construcción:

    ¡Construcción terminada!
  Califica esta construcción

  0/5,

  0 votos
  Para obtener el paquete de piezas de la máquina OpenBuilds WorkBee 1050, haga clic aquí.

  WorkBee 1050 de OpenBuild

  Tornillo de avance de 40″x20″ (1000x500mm)

  ¡Hola a todos!

  La máquina OpenBuilds WorkBee se basa en el
  Máquina CNC WorkBee del miembro de OpenBuilds Ryan Lock.

  Hemos estado trabajando con WorkBee aquí en el laboratorio de OpenBuilds durante algún tiempo. Es una máquina CNC súper fuerte, precisa y fácil de montar. Su fuerza deriva de la combinación de un riel lineal C-Beam con el uso múltiple de las ruedas Xtreme Solid V de tamaño completo. ¡Es una gran máquina y estamos seguros de que te encantará!

  Ooznest.de – Ryan Locks, empresa con sede en el Reino Unido, donde puede encontrar el kit Ooznest WorkBee y muchas otras excelentes piezas de OpenBuilds.

  Agradecemos a Ryan por crear y compartir este fantástico diseño de código abierto, así como a todos los contribuyentes que ayudan a desarrollar y crear nuevas ideas aquí en OpenBuilds y en toda la comunidad de código abierto. Eres genial.

  NOTA: Aunque el WorkBee original y el OpenBuilds WorkBee tienen un aspecto similar, el OpenBuilds WorkBee tiene algunos cambios que lo hacen único a su manera. Por lo tanto, asegúrese de seguir el vídeo de compilación de OpenBuilds para el montaje.

  Haga clic para ampliar…

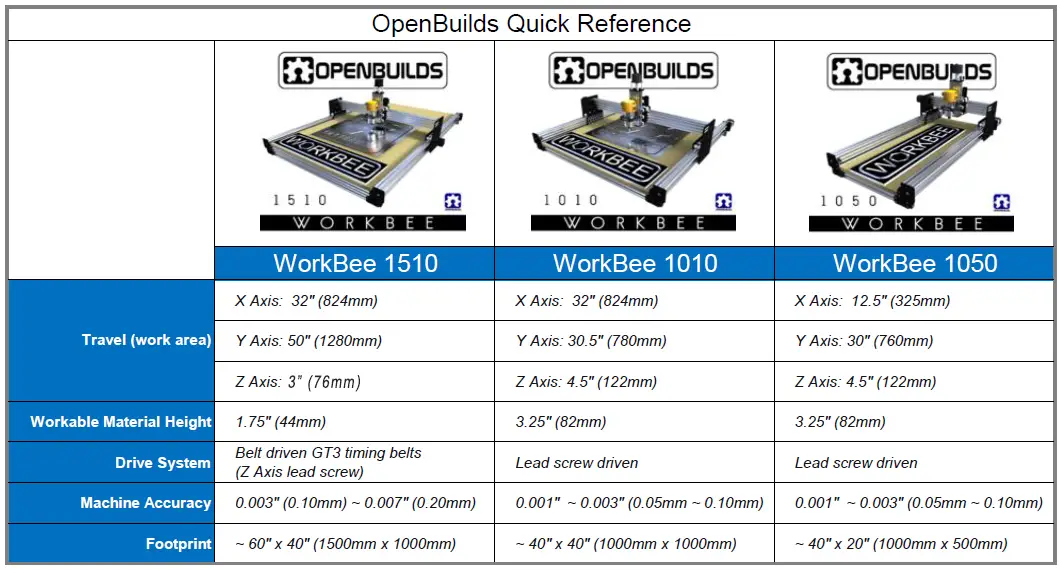

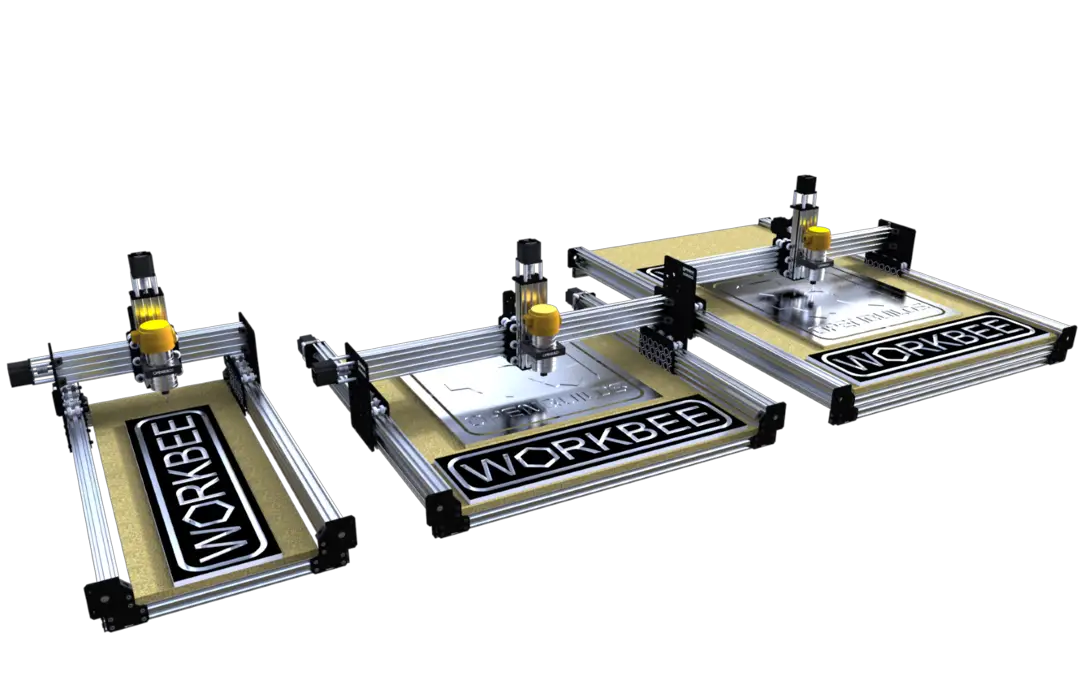

  OpenBuilds WorkBee está disponible en tres tamaños.

  El WorkBee 1510 de OpenBuild tiene una huella de aproximadamente 60″ (1500 mm) x 40″ (1000 mm) y es una máquina impulsada por correa, excepto el eje Z que es impulsado por un tornillo de avance

  El WorkBee 1010 de OpenBuild tiene una huella de aproximadamente 40″ (1000 mm) x 40″ (500 mm) y es una máquina accionada por tornillo de avance.

  El WorkBee 1050 de OpenBuild tiene una huella de aproximadamente 40″ (1000 mm) x 20″ (500 mm) y es una máquina de husillo.

  Especificaciones de OpenBuilds WorkBee 1050:

  Materiales que esta máquina puede cortar y tallar.

  Maderas duras/blandas

  Plástica

  aluminio

  espumas

  Tamaño del tablero del alerón de MDF:
  Alto 3/4″ (19 mm) Ancho 14-1/2″ (370 mm) Longitud 39-3/8″ (1000 mm)

  Tiempo de ensamblaje: Se puede montar en una tarde.

  Vídeo de construcción del OpenBuilds WorkBee 1050

  Empieza y una vez hayas completado este sencillo y divertido vídeo de montaje paso a paso, tendrás una fantástica fresadora CNC de 3 ejes para tu taller.

  Crear secciones de enlaces de vídeo
  Haga clic a continuación para ver diferentes capítulos de la compilación de video.

  eje y
  eje x
  eje Z
  Marco
  tablero de spoiler

  Vídeo sobre cómo configurar el cableado del OpenBuilds WorkBee 1050

  Obtenga su software OpenBuildsCAM y OpenBuildsCONTROL y Abeja 1050

  Aquí

  Conecte xPro V4 con OpenCase

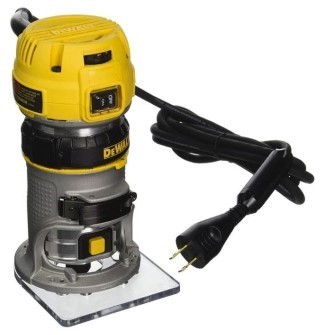

  Vídeo de instalación del enrutador Dewalt

  Coge el tuyo Fresa DeWalt Y Adaptador de pinza reductora Aquí

  tabla de control
  Tenga en cuenta: Hay muchas opciones diferentes para paquetes de controladores/controladores que se pueden usar para controlar su computadora. Entonces, consulte todas las opciones de controlador y elija la que se adapte a sus necesidades.
  Consulte los diagramas de cableado de esta máquina a continuación.

  Configuración de WorkBee 1050 GRBL

  Configura tu tablero en 1/8 de pasos
  Puede utilizar $$ para buscar la configuración de Grbl en el software.

  $0=10 (pulso de paso, usoc)
  $1=255 (retardo de paso inactivo, ms)
  $2=0 (máscara de inversión de puerto de paso:00000000)
  $3=4 (Dir-Puerto-Invertir-Máscara:00000110)
  $4=1 (activar inversión de paso, bool)(tablero V1, V2, V3 mate = $4=0 – tablero brillante V3 = $4=1)
  $5=0 (invertir pines de límite, bool)
  $6=0 (invertir pin de sonda, bool)
  $10=1 (Máscara de informe de estado:00000010)
  $11=0,020 (desviación de conexión, mm)
  $12=0,002 (tolerancia del arco, mm)
  $13=0 (reportar aduanas, bool)
  $20=0 (límites suaves, bool)
  $21=0 (límites estrictos, booleano)
  $22=1 (ciclo de retorno, bool)
  $23=3 (Máscara de inversión Homing-Dir:00000000)
  $24=100.000 (avance de referencia, mm/min)
  $25=1000.000 (búsqueda de punto de referencia, mm/min)
  $26=250 (rebote de referencia, ms)
  $27=5,000 (deducción por vivienda, mm)
  $30=1000 (Velocidad máxima del husillo, rpm)
  $31=0 (Velocidad mínima del husillo, rpm)
  $32=0 (habilitar modo láser, booleano)
  $100=199,100 (x, paso/mm)
  $101=199,100 (y, paso/mm)
  $102=199,100 (z, paso/mm)
  $110 = 2500 (x velocidad máxima, mm/min) (hasta 7500)
  $111=2500 (tasa Y máx., mm/min) (hasta 7500)
  $112=2500 (tasa Z máx., mm/min) (hasta 7500)
  $120=150,000 (x aceleración, mm/seg^2)
  $121=150,000 (aceleración y, mm/seg^2)
  $122=150,000 (aceleración Z, mm/seg^2)
  $130=317 (x recorrido máx., mm)
  $131=762 (recorrido Y máximo, mm)
  $132=122 (recorrido Z máximo, mm)

  Haga clic para ampliar…

  Flujo de trabajo del software:
  Tenga en cuenta: ¡Asegúrese de revisar todos los programas CAM interesantes que existen para llevar su máquina al siguiente nivel!

  Usamos el gratuito. Maquillaje para nuestro CAD (crea las piezas del modelo 3D)

  Usamos Free and Awesome para crear dibujos 2D CAM de OpenBuilds
  (CAM procesa las líneas de corte y crea el GCODE para las piezas)

  Usamos para controlar la máquina. CONTROLES de OpenBuilds software
  (CONTROLES Lee el código G creado en CAM y mueve la máquina para crear la pieza o el diseño.)

  galería

  FUENTE ABIERTA – La máquina Workbee es de código abierto y se anima a la comunidad de constructores a modificar y desarrollar este diseño.

  FÁCIL DE CONSTRUIR – El montaje es rápido y sencillo con el sistema de marco modular V-Slot y el vídeo de construcción OpenBuilds.

  ASEQUIBLE – Las piezas asequibles de OpenBuilds brindan a los constructores la libertad de diseñar.

  AJUSTAMIENTO – ¡Llévalo al siguiente nivel y hazlo tuyo! Comparte tus compilaciones con la comunidad Open Source Builders OpenBuilds.com

  ¡Obtenga su paquete hoy y comience a construir!

  – Para su comodidad y facilidad de compra, esta versión está disponible como paquete de piezas –
  Documentos adjuntos:

  Esquema OpenBuilds xPRO.png

  Tamaño del archivo:

  134KB

  Puntos de vista:

  1.413

  Esquema OpenBuilds xPRO_OpenBuilds_LeadMachine_NewMotors.jpg

  Tamaño del archivo:

  95,5 KB

  Puntos de vista:

  854
  1. instrucciones especiales

    Nos gustaría agradecer a Ryan Lock, miembro de OpenBuilds, y Matt, miembro del equipo de OpenBuilds, por crear estos excelentes videos de registro de compilaciones. Toda la comunidad OpenBuilds merece agradecimiento por todas las grandes ideas que hacen posible construcciones como esta.
  Marcos Carew,
  21 de octubre de 2019

  A Oakman le gusta esto.
2. Construir autor Mark Carew,
  Buscar todas las compilaciones de Mark Carew
Esta cargando…
Crear detalles
Licencia de construcción:

CC – Atribución – CC BY
Razón de esta construcción

WorkBee es un gran ejemplo de lo que es posible con el sistema OpenBuilds. Por eso hemos realizado algunos cambios para la producción y estamos entusiasmados de ponerlo a disposición de la comunidad.

Inspirado por

El Ooznest WorkBee original de Ryan Lock

Lista de artículos

Multitud	Nombre de la pieza	Enlace de piezas	Comentarios
1	OpenBuilds Workbee 1050 (40″ x 20″)	https://openbuildspartstore.com/openbuilds-workbee-1050-4… atajo	Paquete práctico con un solo clic
15	Tornillos perfil plano M5 – 25mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 20 – Se vende en paquetes – Se requieren 15 piezas individuales
96	Rodamiento de bolas 625 2RS 5x16x5	https://openbuildspartstore.com/ball-bearing-625-2rs-5x16x5/ atajo	Número de artículo 30
48	Rueda en V Xtreme Solid (solo rueda)	https://openbuildspartstore.com/xtreme-solid-v-wheel/ atajo	Número de artículo 55
27	Espaciador de aluminio – 6mm	https://openbuildspartstore.com/aluminum-spacers-10-pack/ atajo	SKU 90 – Se vende en paquetes – Se requieren 27 piezas individuales
dieciséis	Espaciador de aluminio – 40 mm	https://openbuildspartstore.com/aluminum-spacers-10-pack/ atajo	SKU 95 – Se vende en paquetes – Se requieren 16 piezas individuales
4	Conector flexible 1/4″ – 8mm	https://openbuildspartstore.com/1-4-x-8mm-flexible-coupling/ atajo	Número de artículo 155
14	Separadores de aluminio – 3 mm	https://openbuildspartstore.com/aluminum-spacers-10-pack/ atajo	SKU 175 – Se vende en paquetes – Necesita 14 individuales
38	Espaciador de aluminio – 9 mm	https://openbuildspartstore.com/aluminum-spacers-10-pack/ atajo	SKU 225 – Se vende en paquetes – Se requieren 38 piezas individuales
21	Espaciador excéntrico – 6mm	https://openbuildspartstore.com/eccentric-spacer/ atajo	Número de artículo 226
14	Insertar tuercas en T	https://openbuildspartstore.com/drop-in-tee-nuts/ atajo	Número de artículo 230
octavo	Soporte en L – Doble	https://openbuildspartstore.com/l-bracket/ atajo	Número de artículo 485
74	Tuercas en T – M5	https://openbuildspartstore.com/tee-nuts-m5-10-pack/ atajo	Número de artículo 536
12	Conectores de esquina en ángulo negro	https://openbuildspartstore.com/black-angle-corner-connect… atajo	Número de artículo 540
15	Soportes en L – Sencillos	https://openbuildspartstore.com/l-bracket/ atajo	Número de artículo 545
octavo	Tornillos autorroscantes	https://openbuildspartstore.com/tornillo autorroscante/ atajo	Número de artículo 720
6	Bloque de tuercas para husillo con rosca trapezoidal métrica de 8 mm	https://openbuildspartstore.com/nut-block-for-8mm-metric-… atajo	Número de artículo 740
octavo	Tornillos de perfil bajo – 20 mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 750 – Se vende en paquetes – Se requieren 8 piezas individuales
37	Tornillos perfil plano -60mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 765 – Se vende en paquetes – Requiere 37 piezas individuales
octavo	Arandela – 12 x 8 x 1 mm	https://openbuildspartstore.com/shim-12-x-8-x-1mm/ atajo	Número de artículo 835
octavo	Puño de cierre – 8 mm	https://openbuildspartstore.com/lock-collar/ atajo	Número de artículo 840
37	Tornillos perfil plano -15mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 922 – Se vende en paquetes – Requiere 36 piezas individuales
68	Tornillos de perfil bajo – 8 mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 946 – Se vende en paquetes – Se requieren 80 piezas individuales
1	Soporte para cortador/husillo	https://openbuildspartstore.com/router-spindle-mount/ atajo	Número de artículo 990
1	Bloque de tuerca antijuego	https://openbuildspartstore.com/anti-backlash-nut-block-f… atajo	Número de artículo 1055
20	Tornillos perfil plano -12mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 2190 – Se vende en paquetes – Necesita 20 individuales
octavo	cojinete de brida	https://openbuildspartstore.com/flanged-bearing-688zz-8×1… atajo	Número de artículo 2215
6	Tornillos de perfil bajo – 27 mm	https://openbuildspartstore.com/tornillos-de-bajo-perfil-m5-10-… atajo	SKU 2260 – Se vende en paquetes – Necesita 6 piezas individuales
1	Llave OpenBuilds de 8mm	https://openbuildspartstore.com/openbuilds-8mm-spanner-wr… atajo	Número de artículo 2265
35	Contratuerca con inserto de nailon – Negro	https://openbuildspartstore.com/nylon-insert-hex-locknut-… atajo	Número de artículo 2285
1	Juego de placas OpenBuilds WorkBee	https://openbuildspartstore.com/openbuilds-workbee-plate-… atajo	Número de artículo 2400
1	Carril lineal C-Beam® – 250 mm	https://openbuildspartstore.com/c-beam-linear-rail/ atajo	Número de artículo 05-LP
1	Carril lineal C-Beam® – 500 mm	https://openbuildspartstore.com/c-beam-linear-rail/ atajo	Número de artículo 10-LP
2	Husillo de rosca trapezoidal métrica de 8 mm – 1040 mm	https://openbuildspartstore.com/8mm-metric-acme-lead-screw/ atajo	Número de artículo 15-LP
1	Husillo de rosca trapezoidal métrica de 8 mm – 540 mm	https://openbuildspartstore.com/8mm-metric-acme-lead-screw/ atajo	Número de artículo 20-LP
1	Husillo de rosca trapezoidal métrica de 8 mm – 290 mm	https://openbuildspartstore.com/8mm-metric-acme-lead-screw/ atajo	Número de artículo 25-LP
2	Carril lineal C-Beam® – 1000 mm	https://openbuildspartstore.com/c-beam-linear-rail/ atajo	Número de artículo 75-LP
3	Carril lineal V-Slot® – 20 x 40 mm x 500 mm	https://openbuildspartstore.com/v-slot-20×40-linear-rail/ atajo	Número de artículo 155-LP
2	Carril lineal V-Slot® – 20 x 40 mm x 960 mm	https://openbuildspartstore.com/v-slot-20×40-linear-rail/ atajo	Número de artículo 195-LP
110	Arandela de precisión 10x5x1	https://openbuildspartstore.com/precision-shim-10x5x1mm/ atajo	Número de artículo 05
15	bridas para cables	https://openbuildspartstore.com/cable-ties-10-pack/ atajo	Número de artículo 675
1	Tapa final	https://openbuildspartstore.com/end-cap/ atajo	Número de artículo 715
3	Kit de interruptor de límite de extensión	https://openbuildspartstore.com/xtension-limit-switch-kit/ atajo	Número de artículo 2805
4	Tornillo con cabeza de lente M3 – 8mm	https://openbuildspartstore.com/button-head-screws-m3-25-… atajo	SKU 815 – Se vende en paquetes – Necesita 4 piezas individuales
5	Tuercas en T – M3	https://openbuildspartstore.com/tee-nuts-m3-10-pack/ atajo	Número de artículo 2165
1	Anillo de luz LED para husillo/fresa	https://openbuildspartstore.com/spindle-router-led-light-… atajo	Número de artículo 2225
1	Cadena de arrastre/portacables – 500 mm	https://openbuildspartstore.com/drag-cable-chain/ atajo	Número de artículo 2450
1	Cadena de arrastre/portacables – 1000 mm	https://openbuildspartstore.com/drag-cable-chain/ atajo	Número de artículo 2455
3	Cable de extensión 3C – 7'	https://openbuildspartstore.com/xtension-wire-set-3-condu… atajo	Número de artículo 2865
1	Cable de extensión 2C – 13'	https://openbuildspartstore.com/xtension-wire-set-2-condu… atajo	Número de artículo 2546
2	Cable de extensión 4C – 3'	https://openbuildspartstore.com/xtension-wire-set-4-condu… atajo	Número de artículo 2556
2	Cable de extensión 4C – 7'	https://openbuildspartstore.com/xtension-wire/ atajo	Número de artículo 2555
1	Cubierta de ranura/cubierta de panel – 1000 mm, negro	https://openbuildspartstore.com/slot-cover-panel-holder/ atajo	Número de artículo 105-LP-B
1	Cubierta de ranura/cubierta de panel – 500 mm, negro	https://openbuildspartstore.com/slot-cover-panel-holder/ atajo	Número de artículo 120-LP-B
1	Juego de destornilladores de bola	https://openbuildspartstore.com/balldriver-screw-driver-set/ atajo	Número de artículo 2145
12	Tornillos autorroscantes de cabeza redonda	https://openbuildspartstore.com/round-head-cutting-screws… atajo	SKU 2440 – Se vende en paquetes – Necesita 12 piezas individuales
1	Sistema de control de movimiento BlackBox	https://openbuildspartstore.com/blackbox-motion-control-s… atajo	SKU 2790 – Opción a incluir en el paquete
1	Paquete de fuente de alimentación Meanwell de 24 V	https://openbuildspartstore.com/24v-meanwell-power-supply… atajo	SKU 591 – Opción a incluir en el paquete
1	Zapato guardapolvo	https://openbuildspartstore.com/dust-shoe/ atajo	SKU 2795 – Opción a incluir en el paquete
4	Motor paso a paso NEMA 23	https://openbuildspartstore.com/nema-23-stepper-motor/ atajo	SKU 518 – Opción a incluir en el paquete
1	Fresadora compacta DeWALT DWP611	https://openbuildspartstore.com/24v-meanwell-power-supply… atajo	SKU 2390 – Opción a incluir en el paquete
1	Escritorio VCarve	https://openbuildspartstore.com/vcarve-desktop/ atajo	SKU 2885 – Opción a incluir en el paquete

Documentos adjuntos:

OpenBuilds WorkBees_V21_SketchUp-Modelle_Zum Posten.skp

Tamaño del archivo:

23,3MB

Puntos de vista:

1.901

OpenBuilds_WorkBee_Plates_V21_DXF.dxf

Tamaño del archivo:

3,1MB

Puntos de vista:

1.642

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

El OpenBuilds Workbee 1050 (40″ x 20″)

El OpenBuilds WorkBee 1050 es una máquina CNC basada en el diseño del WorkBee CNC Machine por el miembro de OpenBuilds, Ryan Lock. Esta máquina es extremadamente resistente, precisa y fácil de ensamblar. Incorpora rieles lineales C-Beam con múltiples usos de ruedas Xtreme Solid V de tamaño completo, lo que le brinda una gran resistencia. ¡Es una máquina excelente y estamos seguros de que te encantará!

La máquina OpenBuilds WorkBee está disponible en tres tamaños diferentes. El modelo 1510 tiene una superficie de aproximadamente 60″ x 40″ y es una máquina impulsada por correa con la excepción de que el eje Z es impulsado por tornillo de plomo. El modelo 1010 tiene una superficie de aproximadamente 40″ x 40″ y es una máquina impulsada por tornillo de plomo. Finalmente, el modelo 1050 tiene una superficie de aproximadamente 40″ x 20″ y también es una máquina impulsada por tornillo de plomo.

Esta máquina puede cortar y tallar una variedad de materiales, incluyendo madera, plásticos, aluminio, espumas y MDF. El tiempo de ensamblaje puede ser de solo una tarde y hay videos de instrucción disponibles para guiar en su construcción.

El OpenBuilds WorkBee es de código abierto, lo que significa que la comunidad de constructores está invitada a modificar y construir sobre este diseño. Es fácil de construir gracias al sistema modular de marcos V-Slot de OpenBuilds y a los videos de instrucción disponibles.

Para controlar la máquina, hay varias opciones de paquetes de controladores/driver disponibles, por lo que es importante explorar todas las opciones y elegir la que se adapte a tus necesidades.

En resumen, el OpenBuilds WorkBee 1050 es una excelente opción para aquellos que buscan una máquina CNC resistente, precisa y fácil de ensamblar. ¡Anímate a construir la tuya hoy!

3 comentarios en «OpenBuilds Workbee 1050 (40″ x 20″)»

ferlinovrw

27 de octubre de 2022 a las 12:49

¡Vaya máquina potente! Me encantaría tener una Workbee 1050 en mi garaje, se ve perfecta para proyectos grandes. ¡Gracias por mostrarla!👌🔧
Accede para responder
maanbaansk

21 de enero de 2023 a las 07:47

¡Qué máquina tan impresionante! Soñando con tener una de esas en mi taller. ¡Gracias por compartir la información!
Accede para responder
molinetesuq

17 de noviembre de 2023 a las 01:52

¡No manches! Esta máquina se ve increíble, definitivamente necesito una de esas en mi vida. Gracias por el dato, ¡me has dejado babeando! 🤯🔥
Accede para responder

Deja un comentario Cancelar la respuesta

Lo siento, debes estar conectado para publicar un comentario.

OpenBuilds Workbee 1050 (40″ x 20″)

Documentos adjuntos:

Esquema OpenBuilds xPRO.png

Esquema OpenBuilds xPRO_OpenBuilds_LeadMachine_NewMotors.jpg

instrucciones especiales

Crear detalles

Razón de esta construcción

Inspirado por

Lista de artículos

Documentos adjuntos:

OpenBuilds WorkBees_V21_SketchUp-Modelle_Zum Posten.skp

OpenBuilds_WorkBee_Plates_V21_DXF.dxf

Related Posts:

3 comentarios en «OpenBuilds Workbee 1050 (40″ x 20″)»

Deja un comentario Cancelar la respuesta
