¿Estás buscando una manera económica de modificar un sensor de movimiento PIR para que funcione a 3,3 V? ¡Estás en el lugar correcto! En este artículo, te mostraremos paso a paso cómo adaptar tu sensor de movimiento PIR para que funcione con una tensión de 3,3 V, permitiéndote utilizarlo en una amplia variedad de proyectos electrónicos de forma sencilla y económica. ¡Sigue leyendo para descubrir todos los detalles!

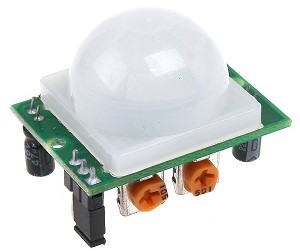

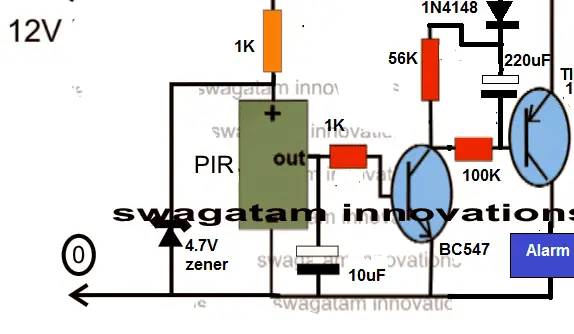

El Sensor de movimiento PIR Es un sensor de 2 dólares que se utiliza para detectar el movimiento de personas o mascotas. Puedes leer mi tutorial anterior sobre el uso de este sensor con un Arduino.
Actualmente estoy trabajando en un nuevo proyecto y necesitaba que este módulo se ejecutara en 3.3V. De forma predeterminada, este módulo funciona a 5 V, pero tiene un regulador de voltaje integrado que reduce este voltaje a 3,3 V. Con una búsqueda rápida en Internet encontré un blog. correo Esto explica cómo omitir el regulador de voltaje y usar este módulo a 3,3 V, que es exactamente lo que necesitaba.
¿Dónde puedes comprar uno?
Puede haga clic aquí para comparar el sensor de movimiento PIR (HC-SR501) en diferentes tiendas y encontrar el mejor precio.
Antes de soldar

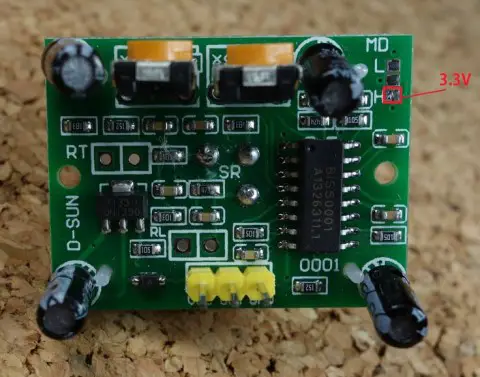

Algunos de estos módulos tienen sus pines soldados en la esquina superior derecha, por lo que no es necesario soldar nada. Simplemente conectaría un cable de puente al pin resaltado en rojo (vea la imagen a continuación). Para mi sensor particular tuve que soldar un pequeño cable.
Después de soldar

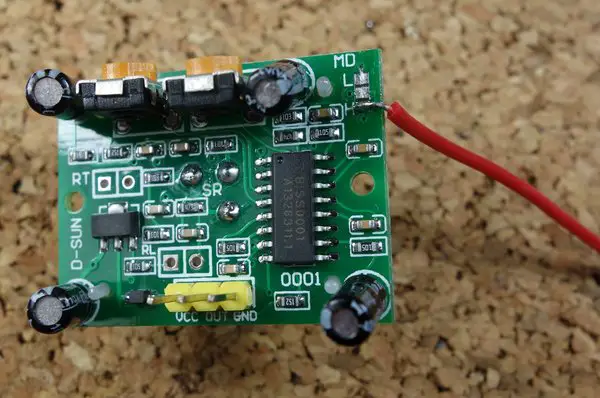

Esto es lo que parece: si ahora suministra 3,3 V a través del cable rojo, su módulo funcionará a 3,3 V.
Pruebas
Probé este sensor con un Arduino usando este código. ¡La única diferencia con la publicación anterior del blog es que ahora puedo alimentar mi módulo desde el pin de 3,3 V del Arduino!
¿Tiene usted alguna pregunta? ¡Deja un comentario a continuación!
Gracias por leer. Si te gusta esta publicación, es posible que también te gusten mis próximas. Así que apóyame suscribiéndote a mi blog y a mi página de Facebook.
Modificación de un sensor de movimiento PIR económico para que funcione a 3,3 V
Este sensor de movimiento PIR es un sensor de $2 que se utiliza para detectar el movimiento de humanos o mascotas. Puedes leer mi tutorial anterior sobre cómo usar este sensor con un Arduino.
¿Dónde comprar uno?
Puedes hacer clic aquí para comparar el sensor de movimiento PIR (HC-SR501) en diferentes tiendas y encontrar el mejor precio.
Antes de soldar
Algunos de estos módulos vienen con pines soldados en esa esquina superior derecha, por lo que no es necesario soldar nada. Simplemente tendrías que conectar un cable puente a ese pin que se destaca en rojo. Con mi sensor en particular, tuve que soldar un cable pequeño.
Después de soldar
Así es como se ve, ahora si suministras 3,3V a través de ese cable rojo, tu módulo funcionará a 3,3V.
Pruebas
He probado este sensor con un Arduino utilizando este código. La única diferencia con la publicación anterior es que ahora puedo alimentar mi módulo con el pin 3,3V del Arduino.
