Haz C puro 900×1000
Construido en 'CNC de estilo cartesiano' publicado por James Hayes, 15 de diciembre de 2016.
Esta es una configuración CBeam pura para maximizar la envolvente y la rigidez. Todas las piezas utilizadas están disponibles en edificios abiertos.
Actualización OX Cbeam Build 900×1000
-
-
-
- Avance de la construcción:
-
-
Construcción en progreso…
-

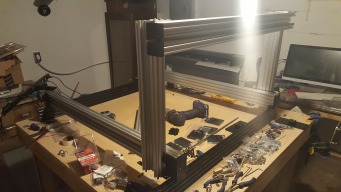

Comencé con una OX XL, pero la transmisión por correa tenía demasiado juego para un trabajo CNC real y las correas se estiraban. También había demasiado movimiento lateral en el eje Z, incluso cuando las ruedas estaban bastante apretadas. Decidí optar por un destornillador completo con tantas vigas en C como pudiera caber en la estructura. En lugar de placas de pórtico, opté por 2 vigas C de 500 mm montadas en las placas XL inferiores utilizando 4 de los bloques de esquina sólidos.
La razón por la que establecí la altura Z en 500 mm es porque quiero crear más espacio para taladros más largos de 1/8 y piezas de trabajo más altas con el husillo más grande.
Construcción compuesta por vigas C y tornillos.
Y es una viga de 2x 1000 mm con 8 ruedas y placa XL
X es un portaequipajes de 1000 mm con 8 ruedas y una placa XL
Z es un portaequipajes de 500 mm con 8 ruedas y una placa XLmotores nema 23

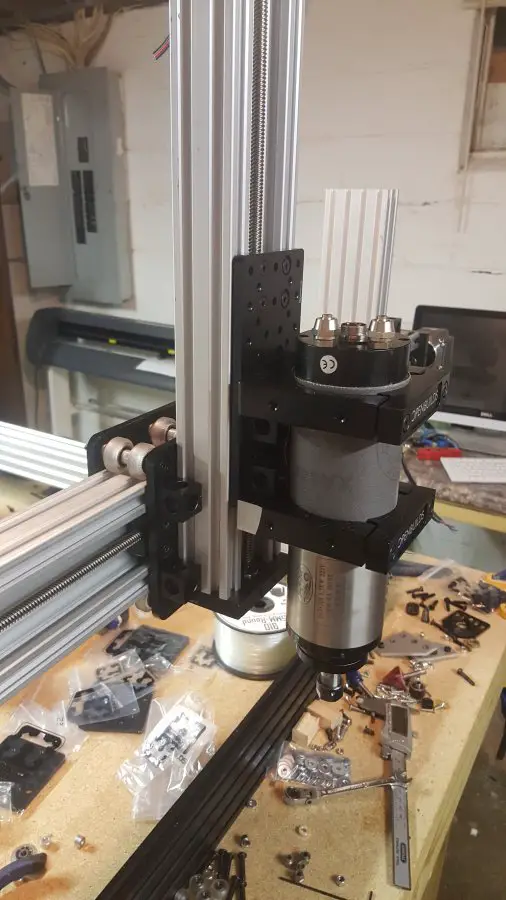

Husillo 1,5K 65MM ER 11
Esperaré para publicar más fotos una vez que tenga las piezas restantes.

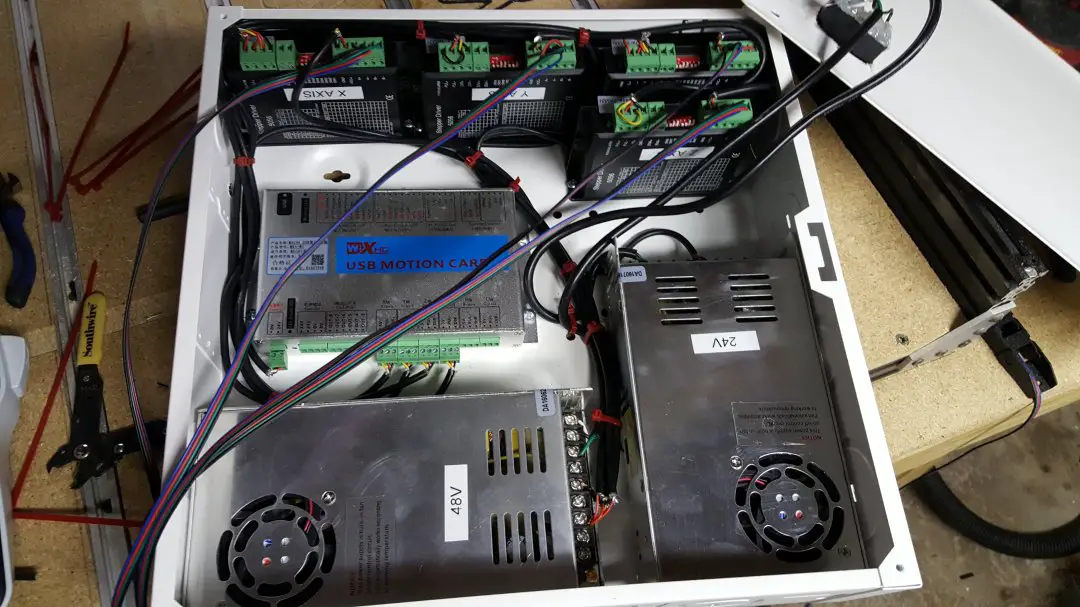

Mi caja de electrónica que construí yo mismo:
8/12/2016 – Actualización sobre el estado actual. Entonces, junté todo y con el kit de 8 ruedas es absolutamente estable, pero hay suficiente desviación en el X-Cbeam a lo largo del eje Y para usarlo como un. balancearse . Las ruedas parecen ceder sobre los rieles. Con menos de 6 libras de presión de adelante hacia atrás, puedo desviarlo 3 pulgadas en cualquier dirección. Pedí 2 paneles XL y voy a intentar construir un portal superior con más ruedas para ver si puedo equilibrarlo un poco. Siendo realistas, me gustaría dos rieles sólidos para la X, pero hasta ahora he gastado una fortuna en piezas de Cbeam. Seguiré adelante y veré adónde me lleva. Nota al margen: si alguien necesita las placas pequeñas de Cbeam, me quedan alrededor de una docena en la caja, y tengo las placas de la construcción OX original en caso de que alguien las necesite o quiera intercambiar piezas.
15/12/2016 – Actualización. Recibí más piezas hoy, las placas XL son mucho mejores. Casi no hay desviación ahora. Cuando pruebo con 50 libras de presión de adelante hacia atrás, obtengo 2 mm de movimiento, lo que debería ser extremo en comparación con la presión sobre el eje que se mueve a través del material.
15 de diciembre de 2016
A mikework, Bernie CLark, silopolis y 3 personas más les gusta esto.
-
-
Construir autor James Hayes,
Encuentra todas las construcciones de James Hayes
-
-
Esta cargando…
-
Crear detalles
- Licencia de construcción:
-
-
Licencia de hardware abierto CERN (CERN-OHL1.2+)
-
Razón de esta construcción
Necesitaba una máquina más resistente que no solo pudiera soportar el peso de un husillo y una montura más grandes de 1,5 K, sino que también soportara las fuerzas de velocidades de avance más altas.
