Controlador de velocidad del motor de CC 555 Timer PWM

¿Estás buscando una manera eficiente de controlar la velocidad de tu motor de corriente continua? ¡Entonces el Controlador de velocidad del motor de CC con temporizador 555 y modulación de ancho de pulso (PWM) es la solución perfecta para ti! En este artículo, exploraremos cómo este dispositivo puede ayudarte a optimizar el rendimiento de tu motor y mejorar su funcionamiento. Acompáñanos en este viaje hacia una mayor eficiencia y control en tus proyectos de electrónica.

En este tutorial, aprenderemos cómo hacer un controlador de velocidad de motor de CC PWM utilizando el 555 Timer IC. Analizamos detalladamente cómo funciona el circuito generador 555 Timer PWM, cómo usarlo para controlar la velocidad de un motor de CC y cómo hacer una PCB personalizada para él.

Puede ver el vídeo a continuación o leer el tutorial escrito a continuación.

descripción general

Podemos controlar la velocidad del motor de CC controlando el voltaje de entrada del motor. Para ello podemos utilizar PWM o modulación por ancho de pulso.

Controlador de velocidad del motor de CC 555 Timer PWM

Control de velocidad del motor de CC PWM

PWM es un método que nos permite crear un voltaje variable encendiendo y apagando rápidamente la corriente suministrada al dispositivo electrónico. El voltaje promedio depende del ciclo de trabajo de la señal, o la cantidad de tiempo que la señal está encendida en comparación con la cantidad de tiempo que la señal está apagada en un solo período.

Controlador de velocidad del motor de CC 555 Timer PWM

555 Circuito generador del temporizador PWM

El temporizador 555 es capaz de generar una señal PWM cuando se configura en modo estable. Si no está familiarizado con el temporizador 555, puede consultar mi tutorial anterior donde expliqué en detalle qué hay dentro y cómo funciona el IC del temporizador 555.

Aquí hay un circuito básico del temporizador 555 que funciona en modo estable y podemos encontrar que la salida es ALTA cuando el capacitor C1 se carga a través de las resistencias R1 y R2.

Controlador de velocidad del motor de CC 555 Timer PWM

Por>

Controlador de velocidad del motor de CC 555 Timer PWM

En>

Controlador de velocidad del motor de CC 555 Timer PWM

Normalmente>

La salida del temporizador 555 puede aceptar o entregar una corriente de 200 mA a la carga. Entonces, si el motor que queremos controlar excede esta potencia nominal, necesitamos usar un transistor o un MOSFET para accionar el motor. En este ejemplo he utilizado un transistor Darlington (TIP122) que puede manejar una corriente de hasta 5A.

Controlador de velocidad del motor de CC 555 Timer PWM

La>

Diseño de PCB para controlador de velocidad de motor PWM DC

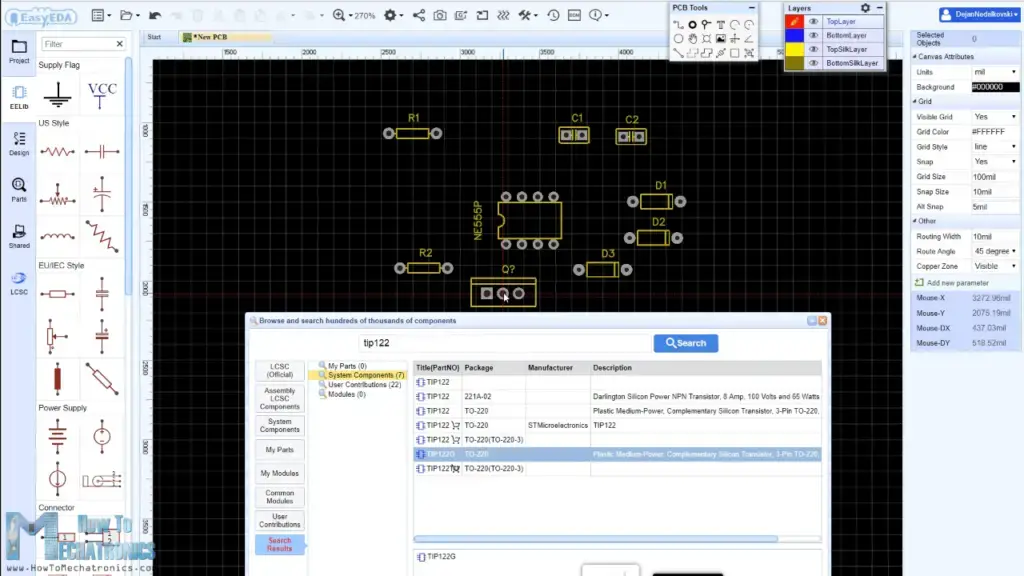

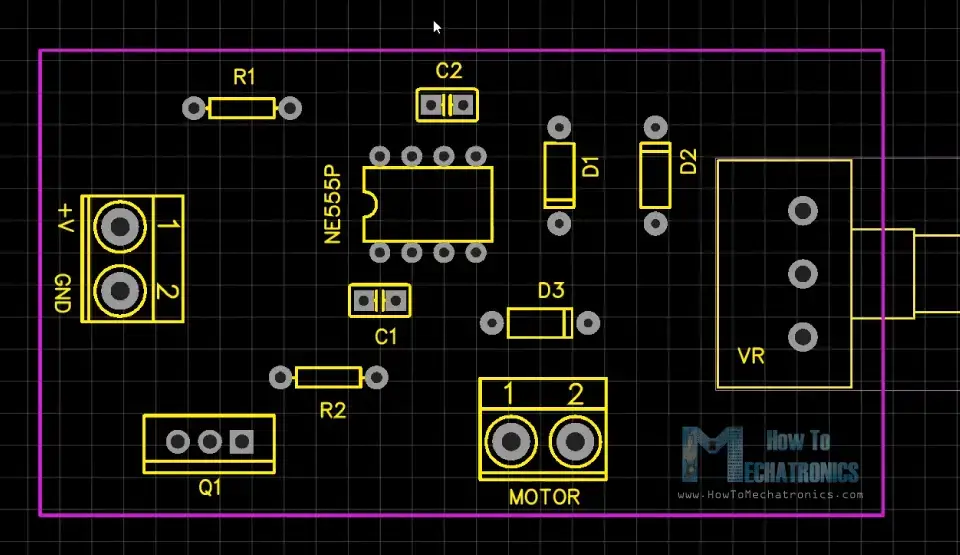

Ahora podemos seguir adelante y diseñar una PCB personalizada para este circuito. usaré esto para este propósito FácilEDA software gratuito en línea. Aquí podemos comenzar a ubicar y colocar los componentes en el lienzo en blanco. La biblioteca tiene cientos de miles de componentes, por lo que no tuve problemas para encontrar todos los componentes necesarios para este circuito controlador de velocidad del motor PWM DC.

Controlador de velocidad del motor de CC 555 Timer PWM

Después>

Controlador de velocidad del motor de CC 555 Timer PWM

Con>

Controlador de velocidad del motor de CC 555 Timer PWM

Las>

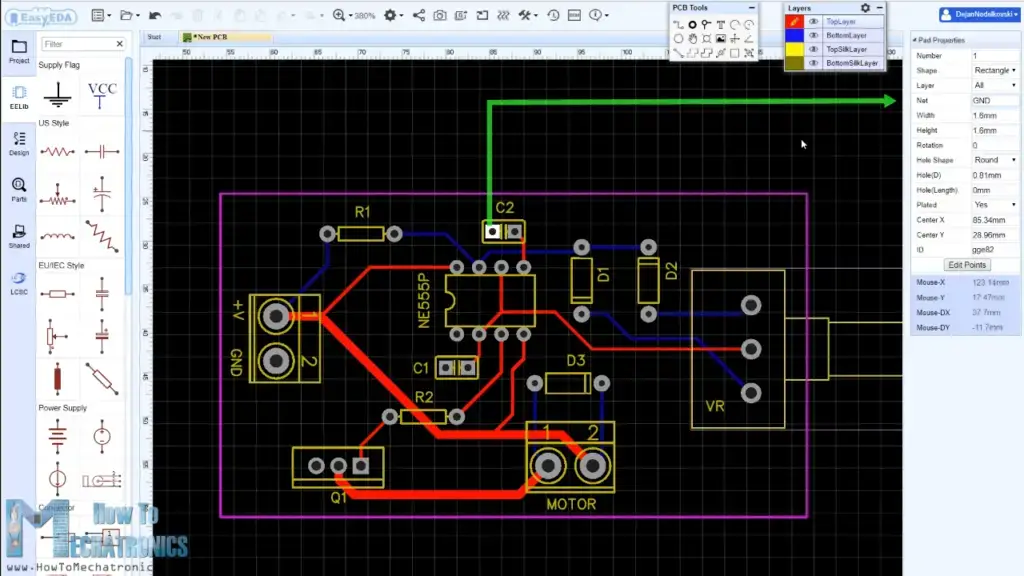

Podemos usar la capa de seda para agregar texto al tablero. También podemos insertar un archivo de imagen para agregar una imagen del logotipo de mi sitio web para imprimir en el tablero. Al final, necesitamos crear el área de tierra de la PCB usando la herramienta de área de cobre.

Controlador de velocidad del motor de CC 555 Timer PWM

Encontrarás>Archivos de proyecto EasyEDA este proyecto aquí.

Una vez que hayamos terminado con el diseño, todo lo que tenemos que hacer es hacer clic en el botón “Salida Gerber”, guardar el proyecto y podremos descargar los archivos Gerber que se utilizarán para hacer la PCB. Podemos Solicite la PCB a JLCPCB Este es el servicio de fabricación de PCB de EasyEDA y también es el patrocinador de este vídeo.

Controlador de velocidad del motor de CC 555 Timer PWM

Aquí>

Controlador de velocidad del motor de CC 555 Timer PWM

Montaje de la placa controladora de velocidad del motor PWM DC

Sin embargo, las placas de circuito llegaron después de una semana y debo admitir que es bastante satisfactorio tener tu propio diseño de placa de circuito. La calidad de los PCB es excelente y todo es exactamente igual que en el diseño.

Controlador de velocidad del motor de CC 555 Timer PWM

Bien,>

Puede obtener los componentes necesarios para este ejemplo a través de los siguientes enlaces:

  • IC del temporizador NE555P……………………………… Amazon / Banggood / AliExpress
  • R1 = R2 = 1k Ohmios………………………………. Amazon / Banggood / AliExpress
  • C1 = C2 = 100nF……………………………….. Amazon / Banggood / AliExpress
  • D1 = D2 = D3 = 1N4004……………………. Amazon / Banggood / AliExpress
  • Potenciómetro = 100k Ohmios………………. Amazon / Banggood / AliExpress
  • Transistor – Darlington TIP122………. Amazon / Banggood / AliExpress
  • 2 terminales de cuadra …………………………. Amazon / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

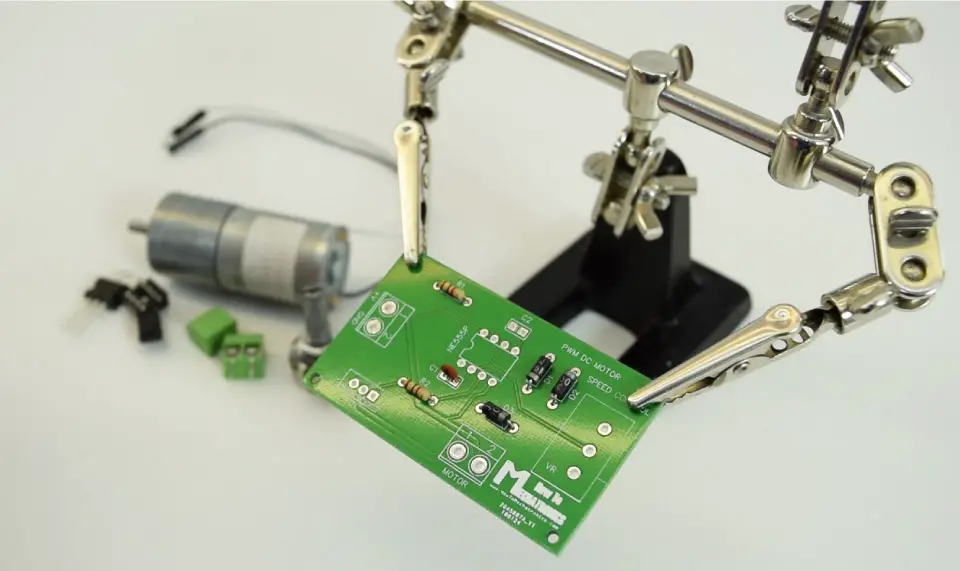

Primero añadí los componentes más pequeños, las resistencias, los diodos y los condensadores.

Controlador de velocidad del motor de CC 555 Timer PWM

Doblé>

Controlador de velocidad del motor de CC 555 Timer PWM

Ver también
Tutorial del controlador de motor Arduino DC – L298N | PWM | puente H

Aquí podéis ver el aspecto final del tablero. Ahora se debe conectar un motor DC y una fuente de alimentación adecuada.

Controlador de velocidad del motor de CC 555 Timer PWM

Utilicé>

Controlador de velocidad del motor de CC 555 Timer PWM

Espero>

Categorías electrónica
Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Controlador de velocidad del motor de CC con temporizador 555 PWM

En este tutorial aprenderemos cómo hacer un controlador de velocidad PWM para un motor de CC utilizando el IC 555 Timer. Analizaremos detalladamente cómo funciona el circuito generador de PWM del temporizador 555, cómo utilizarlo para controlar la velocidad de un motor de CC y cómo hacer una PCB personalizada para ello. Puedes ver el siguiente video o leer el tutorial escrito a continuación.

Descripción general

Podemos controlar la velocidad del motor de CC controlando el voltaje de entrada del motor. Para ese fin, podemos utilizar PWM, o modulación de ancho de pulso.

Control de velocidad del motor CC mediante PWM

PWM es un método a través del cual podemos generar voltaje variable al encender y apagar la energía que va al dispositivo electrónico a una velocidad rápida. El voltaje promedio depende del ciclo de trabajo de la señal, o la cantidad de tiempo que la señal está ENCENDIDA en comparación con la cantidad de tiempo que está APAGADA en un solo período de tiempo.

Circuito generador de PWM con Timer 555

El 555 Timer es capaz de generar una señal PWM cuando se configura en modo astable. Si no estás familiarizado con el 555 Timer, puedes consultar mi tutorial anterior donde expliqué en detalle qué hay dentro y cómo funciona el IC 555 Timer.

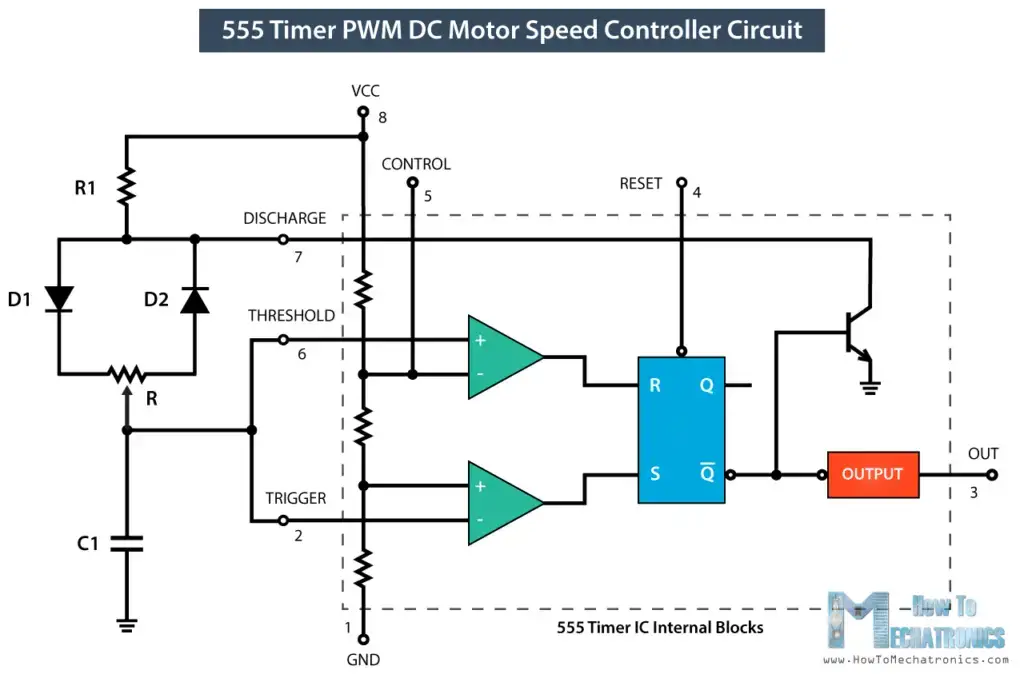

En la siguiente configuración, el tiempo ENCENDIDO dependerá de la resistencia R1, el lado izquierdo del potenciómetro y el capacitor C1, mientras que el tiempo APAGADO dependerá del capacitor C1 y el lado derecho del potenciómetro. También podemos notar que en esta configuración, el período de un ciclo, por lo tanto, la frecuencia, siempre será la misma porque la resistencia total, mientras se carga y descarga, se mantendrá igual.

Si el motor que queremos controlar excede esta clasificación, necesitamos usar un transistor o un MOSFET para manejar el motor.

Diseño de una PCB para el controlador de velocidad del motor CC PWM

Ahora podemos pasar a diseñar una PCB personalizada para este circuito. Para eso utilizaré el software gratuito en línea EasyEDA.

Una vez que hayamos terminado con el diseño, simplemente haremos clic en el botón «Salida de Gerber», guardaremos el proyecto y podremos descargar los archivos Gerber que se utilizan para fabricar la PCB. Podemos pedir la PCB a JLCPCB, que es el servicio de fabricación de PCB de EasyEDA y también es el patrocinador de este video.

Ensamblaje de la PCB del controlador de velocidad del motor CC PWM

Después de una semana, las PCB han llegado y debo admitir que es bastante satisfactorio tener tu propio diseño de PCB fabricado. La calidad de las PCB es excelente y todo es exactamente igual que en el diseño.

En cuanto a los componentes más grandes, utilicé una cinta adhesiva para mantenerlos en su lugar al voltear la placa.

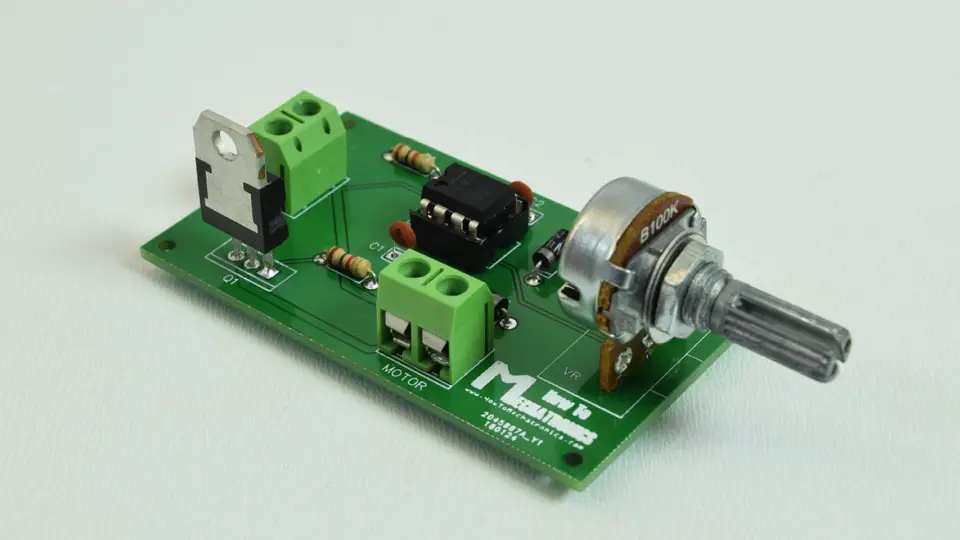

A continuación se presenta la apariencia final de la placa y lo único que queda por hacer es conectar un motor de CC y una fuente de alimentación adecuada para él.

Espero que hayas disfrutado de este tutorial y hayas aprendido algo nuevo. Siéntete libre de hacer cualquier pregunta en la sección de comentarios a continuación.
