¿Estás buscando una manera de convertir la tensión de 5V a 3,3V pero no sabes por dónde empezar? En este artículo te explicaremos de forma clara y sencilla cómo realizar un cambio de nivel de 5V a 3,3V. ¡Sigue leyendo para descubrir cómo hacerlo de manera efectiva y sin complicaciones!
En este tutorial muestro cómo mover una señal de 5V a 3.3V. Esto es muy útil si deseas conectar un Arduino (funciona a 5 V) a un ESP8266 (funciona a 3,3 V).

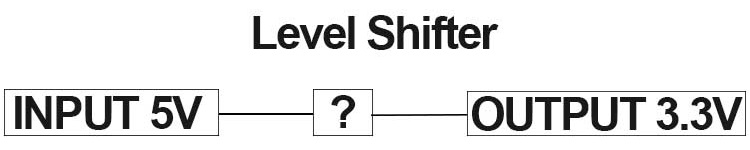

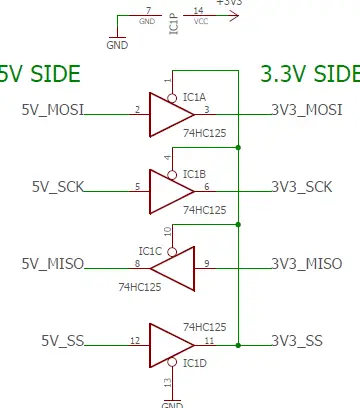

La siguiente figura describe lo que queremos lograr al final de este tutorial.
Método n.° 1: divisor de voltaje
Advertencia: Este método funciona para señales lentas, pero no es muy confiable. Recomiendo el método n.° 2.
Un divisor de voltaje es un circuito simple que reduce un voltaje grande a uno más pequeño.

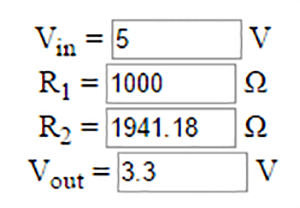

Con 2 resistencias y un voltaje de entrada podemos producir un voltaje de salida que es una fracción del voltaje de entrada. A continuación puedes ver la fórmula que debes usar para calcular las resistencias que necesitas en tu circuito:
Resuelve la fórmula anterior usando Vin=5V, R1=1000 ohmios Y Vout=3.3V.
Obtenemos R2~=2000Ohmios.

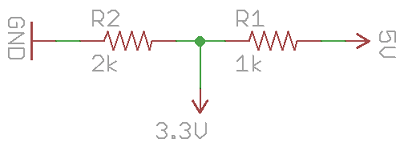

Así es como se ve el circuito final:
Método n.º 2: convertidor de nivel lógico bidireccional
Un convertidor de nivel lógico (LLC) bidireccional también reduce el voltaje de una señal. Este es el método recomendado para señales de cambio de nivel que requieren comunicación de alta velocidad (serie de alta velocidad en baudios, I2C, etc.).
Puede En esta página encontrará el módulo convertidor de nivel lógico bidireccional Mejor precio.
Simplemente conecte la señal de alto voltaje a los pines HV y envíe la señal de menor voltaje al otro lado (LV). Con la placa que se muestra en la imagen de arriba tienes 4 canales disponibles.
¿Tiene usted alguna pregunta? ¡Deja un comentario a continuación!
Gracias por leer. Si te gusta esta publicación, probablemente también te gustarán las siguientes. Así que apóyame suscribiéndote a mi blog y a mi página de Facebook.
Cómo realizar un cambio de nivel de 5V a 3,3V
En este tutorial, veremos cómo puedes cambiar una señal de 5V a 3,3V. Esto es muy útil si deseas conectar un Arduino (que opera a 5V) a un ESP8266 (que opera a 3,3V).
Método #1 – Divisor de Voltaje
Advertencia: Este método funciona para señales lentas, pero no es muy confiable. Se recomienda utilizar el Método #2.
Un divisor de voltaje es un circuito simple que reduce un voltaje grande a uno más pequeño.
Utilizando 2 resistencias y un voltaje de entrada, podemos crear un voltaje de salida que es una fracción del voltaje de entrada. La fórmula para calcular las resistencias necesarias en tu circuito es la siguiente:
Vout = Vin (R2 / R1 + R2)
Resolviendo la fómula con Vin=5V, R1=1000ohms y Vout=3.3V, obtenemos R2≈2000ohms.
Por lo tanto, así es como se ve el circuito final:
Método #2 – Convertidor de Nivel Lógico Bidireccional
Un Convertidor de Nivel Lógico Bidireccional (LLC) también reduce el voltaje de una señal. Este es el método recomendado para cambiar de nivel las señales que requieren comunicación de alta velocidad (por ejemplo, serial a una alta tasa de baudios, I2C, etc.).
Simplemente conecta la señal con el Voltaje Alto a los pines HV y la salida será la señal con el voltaje más bajo en el otro lado (LV). Con la placa mostrada en la Figura anterior, tienes disponibles 4 canales.
¿Tienes alguna pregunta? ¡Déjala en un comentario abajo!
Gracias por leer. Si te ha gustado esta publicación, seguramente te gustarán las siguientes, así que por favor, apóyame suscribiéndote a mi blog y mi Página de Facebook.
