A la hora de elegir la mejor tira de LED para tu proyecto, es importante considerar diversos factores como la luminosidad, durabilidad y eficiencia energética. En este artículo, te ayudaremos a encontrar la tira de LED perfecta para tus necesidades, ofreciéndote información detallada sobre los diferentes tipos disponibles en el mercado y sus ventajas. ¡Descubre cuál es la mejor opción para iluminar tu proyecto con estilo y eficiencia!
Las tiras de LED son sencillamente fantásticas y existe una amplia gama de tiras de LED para elegir. ¿Sabes qué tira LED es mejor para tu proyecto? Aquí explicamos las diferencias clave entre los diferentes tipos de tiras de LED y sus características.
Introducción de tiras de LED.
Cuando se trata de tiras de LED, la principal diferencia es entre análogo Y Digital Tiras de LED. Las tiras de LED analógicas y digitales funcionan de manera diferente y producen resultados diferentes. Entonces, si necesitas una tira de LED analógica o digital depende del proyecto que quieras implementar.
Además de la versión analógica o digital, las tiras de LED también se diferencian en muchos otros aspectos:
- densidad de LED: Esto significa cuántos LED tiene la tira por metro. Existe una amplia gama de densidades de LED de 30, 60, 72, 120 LED por metro y otras opciones.
- Impermeable O no. Las tiras de LED pueden ser impermeables o no. Las tiras de LED impermeables están recubiertas con silicona transparente, como la tira que se muestra a continuación.
La versión impermeable es más fácil de manejar ya que es más pesada y flexible y se puede colocar fácilmente en el exterior. Sin embargo, debes tener en cuenta que estos no deben colocarse en piscinas ni en lugares donde estarán expuestos a condiciones climáticas agresivas.
Las tiras no impermeables son más ligeras, lo que facilita pegarlas con cinta adhesiva en la parte inferior. La siguiente imagen muestra un ejemplo de una tira de LED no impermeable.
- Fuente de alimentación: La mayoría de las tiras de LED suelen funcionar con una fuente de alimentación de 5 V, 12 V o 24 V. La corriente requerida depende de la longitud de la tira de LED y de la densidad del LED. La fuente de alimentación suele estar indicada en la regleta como puedes ver en la imagen de abajo. De lo contrario, asegúrese de consultar la hoja de datos de la tira para averiguarlo.
Las tiras de LED suelen venir en rollos de varios metros de largo y se pueden cortar en secciones pequeñas.

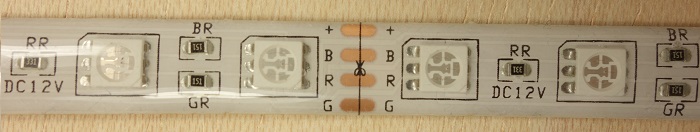

Hay marcas de corte a lo largo de la tira con un símbolo de tijeras para mostrarle dónde cortar la tira, como se muestra en la imagen a continuación. Esta tira tiene segmentos con tres LED.
Encuentre la fuente de alimentación adecuada
Encontrar la fuente de alimentación adecuada para su tira es importante para que tenga el brillo adecuado y funcione correctamente. Para encontrar la fuente de alimentación adecuada, necesita saber lo siguiente:

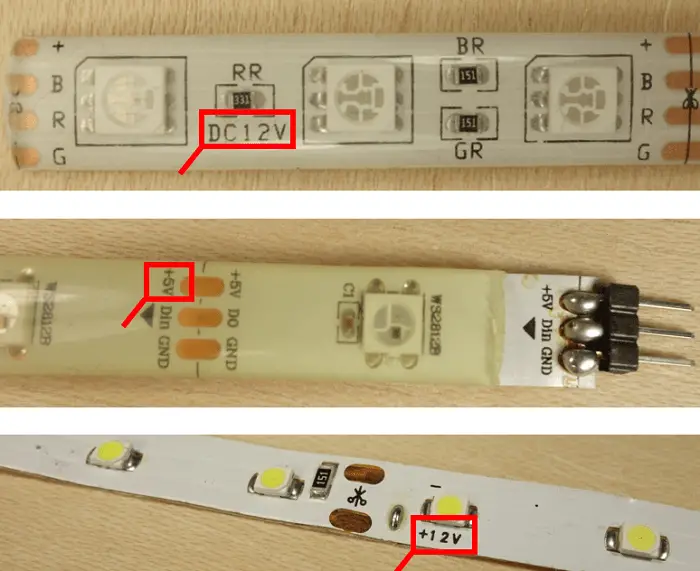

- Tensión de funcionamiento: La mayoría de las tiras de LED funcionan con una fuente de alimentación de 5 V, 12 V o 24 V. Consulte la hoja de datos de la tira de LED para averiguarlo; algunas tiras tendrán el voltaje de funcionamiento indicado en las marcas de corte de la tira.
- densidad de LED – eso significa que necesitas saber cuántos LED tienes por metro
- Longitud de la tira – Necesitas saber cuánto mide tu tira para saber cuántos LED tendrá
- Consumo de corriente por LED – para averiguarlo, consulte la hoja de datos.
Para saber la corriente solo necesitas multiplicar:
Corriente requerida = densidad del LED x longitud de la tira x consumo de corriente por LED
Tiras LED analógicas
Cuando se trata de tiras analógicas, las hay analógicas. RGB tiras de LED y monocromo Tiras de LED.
Tiras LED analógicas monocolor
LED de un solo color Las rayas sólo producen un color. Estas regletas son realmente fáciles de cablear, solo tienen dos conexiones: GND y VCC como se muestra en la regleta a continuación.

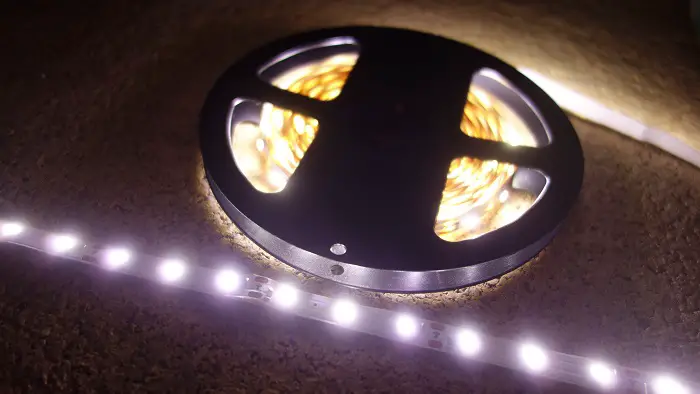

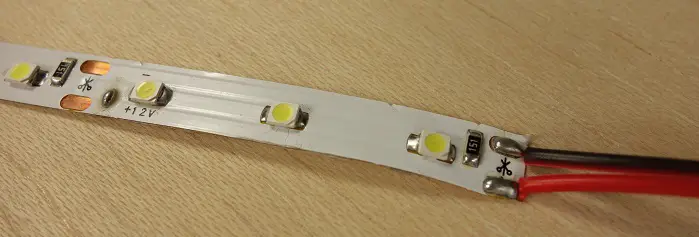

Simplemente aplica energía a la tira y los LED se encienden. La siguiente imagen muestra un ejemplo de una tira de LED de un solo color. Esta tira sólo produce el color blanco.
Tiras LED RGB analógicas
En las tiras de LED analógicas, los LED se conectan en paralelo. Toda la tira funciona como un LED RGB gigante. Por lo tanto, puedes hacer que toda tu tira se ilumine en muchos colores diferentes, pero no puedes controlar los LED individualmente. Esto significa que tu raya solo puede tener un color a la vez. Este tipo de tira de LED es más económica que las digitales y más fácil de usar.
Las tiras analógicas se utilizan más con fines decorativos. Pero realmente depende de lo que planees hacer. Usaremos una tira analógica para agregar algo de color a nuestra configuración de grabación. En la siguiente imagen, el color de fondo se ha establecido en cian.
Cableado de tiras analógicas
Estas tiras tienen cuatro pines que debes conectar. Uno canal rojouno canal verdeA canal azul Y Actuación.

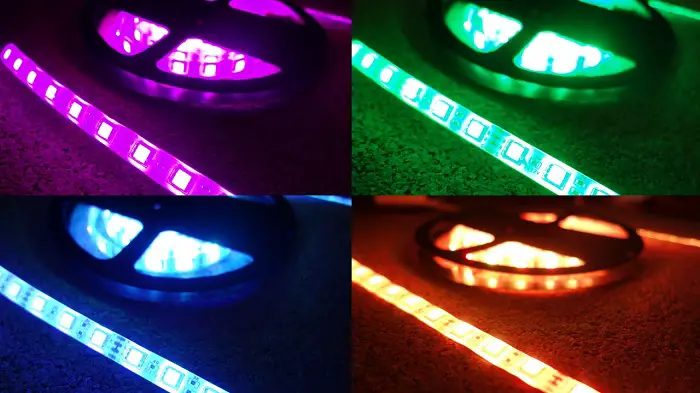

Para producir diferentes colores, todo lo que necesitas hacer es variar la cantidad de potencia de cada canal.
Esto se puede controlar fácilmente con cualquier microcontrolador con PWM. Ya sea que uses una Raspberry Pi, un Arduino o un ESP8266, puedes controlar fácilmente el brillo y el color de la tira de LED.
Un metro de su tira de LED analógica puede consumir aproximadamente 1 A por pin de LED cuando todos los LED rojos, verdes y azules están encendidos con su brillo máximo (lo que resulta en blanco).
Necesita un circuito controlador para aumentar el rendimiento: agregue un amplificador de transistores en cada línea de control. Por ejemplo, puede utilizar MOSFET de canal N como el IRLB8721 que funciona con lógica de 3,3 V y 5 V. Por lo tanto, son adecuados para su uso con Arduino o ESP8266.
Luego puedes controlar la tira usando PWM, tal como lo harías con un solo LED RGB. Puedes descubrir cómo controlar un LED RGB con Arduino aquí: ¿Cómo funcionan los LED RGB?

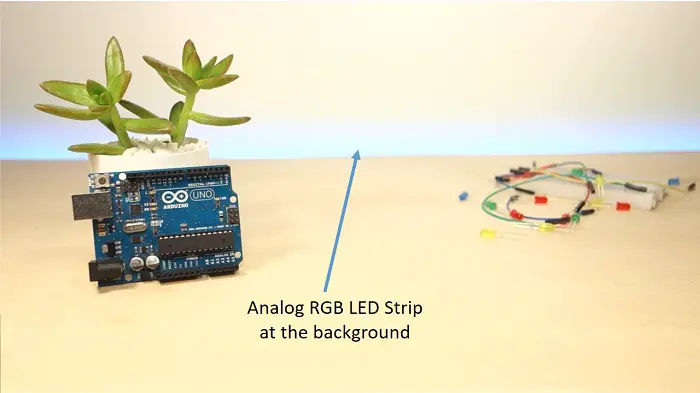

Puedes ver cómo construimos una luz ambiental usando una tira LED RGB analógica: Luz ambiental LED RGB WiFi DIY con ESP8266 por $10.
Tiras LED digitales

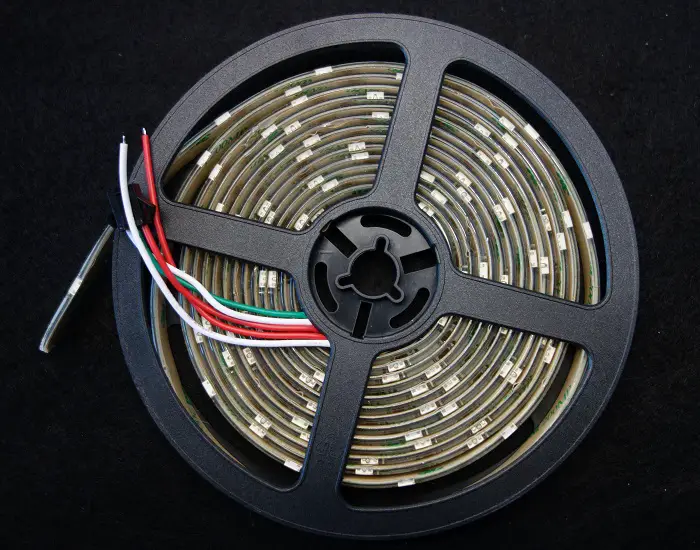

Con las tiras de LED digitales puedes controlar cada LED individualmente; también se conocen como tiras de LED direccionables. Para cada color de LED, puedes elegir el brillo y cuándo quieres que se encienda y se apague. De esta manera puedes lograr todo tipo de efectos locos e impresionantes. Nuestra tira de LED RGB direccionable favorita es la WS2812B. Estos son algunos de los efectos que puedes lograr con él:

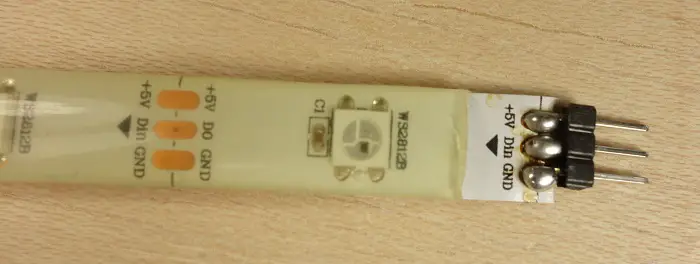

Los LED WS2812B tienen un IC integrado directamente en el LED; consulte la imagen a continuación.
Esto permite la comunicación a través de una interfaz de un solo cable. Esto significa que puedes controlar muchos LED usando un solo pin digital en tu microcontrolador. Estas tiras de LED sólo tienen tres pines: VCC, Dimensiones Y Datos. VCC y GND se utilizan para alimentar la tira y el pin de datos debe estar conectado a su microcontrolador.
Esta tira requiere una señal de datos de 5 V, por lo que controlarla mediante un pin digital Arduino no debería ser un problema. Sin embargo, si desea controlar su regleta con Raspberry Pi o ESP8266 que envían señales a 3,3 V, debe utilizar un módulo convertidor de nivel lógico que convierta la señal de datos de 3,3 V en una señal de datos de 5 V.
Bibliotecas
Hay bibliotecas que facilitan el control de la tira y crean todo tipo de efectos locos.
- Para Arduino y ESP8266: LED rápido o Adafruit_NeoPixemetroo WS2812FX Bibliotecas.
- Para frambuesa Pi: rpi_ws281x biblioteca de pitón
Si quieres aprender a controlar esta tira con Arduino y crear impresionantes efectos de iluminación, lee esto: Instrucciones para la Tira LED RGB Direccionable WS2812B con Arduino.
Agregamos un efecto de arco iris a nuestro soporte para monitor usando la tira de LED RGB direccionable WS2812B.
¿Donde comprar?
Ahora que sabes qué tira de LED es mejor para tu proyecto, puedes Asesor de creadores para encontrar el mejor precio para tu tira.
Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!
Envolver
En este post te hemos mostrado las principales diferencias entre los distintos tipos de tiras LED.
Ahora le resultará más fácil elegir la tira adecuada para su proyecto específico.
Aquí hay algunos tutoriales relacionados que también te pueden gustar:
- ¿Cómo funcionan los LED RGB?
- Luz de ambiente LED RGB WiFi DIY de $ 10 con ESP8266 (paso a paso)
- Instrucciones para la tira de LED RGB direccionable WS2812B con Arduino
- Selector de color ESP8266 RGB
- Aplicación de Android: LED RGB con Arduino y Bluetooth
Esperamos que esta publicación te haya resultado útil.
Gracias por leer.
¿Qué tira de LED es mejor para tu proyecto?
Las tiras de LED son simplemente sorprendentes, y hay una amplia variedad de tiras de LED para elegir. ¿Sabes cuál es la mejor tira de LED para tu proyecto? Aquí te explicamos las principales diferencias entre varios tipos de tiras de LED y sus funciones.
Presentando las tiras de LED
Cuando se trata de tiras de LED, la principal diferencia está entre las tiras de LED analógicas y digitales. Las tiras de LED analógicas y digitales funcionan de manera diferente y producen resultados diferentes. Por lo tanto, si necesitas una tira de LED analógica o digital dependerá del proyecto que desees construir.
Además de ser analógicas o digitales, las tiras de LED también varían en varios aspectos:
- Densidad de LED: esto significa cuántos LED tiene la tira por metro. Puedes encontrar una amplia variedad de densidades de LED, como 30, 60, 72, 120 LED por metro y otras opciones.
- Impermeable o no: las tiras de LED pueden ser impermeables o no. Las tiras de LED impermeables están recubiertas con un silicona transparente como se muestra en la imagen de abajo.
La versión impermeable es más fácil de trabajar, ya que tienen más peso, son más flexibles y pueden colocarse fácilmente en el exterior. Sin embargo, debes tener en cuenta que no deberían colocarse dentro de piscinas, o en lugares donde estén expuestas a condiciones climáticas agresivas.
- Fuente de alimentación: la mayoría de las tiras de LED suelen alimentarse con una fuente de alimentación de 5V, 12V o 24V. La corriente necesaria dependerá de la longitud de tu tira de LED y de la densidad de LED. La fuente de voltaje suele estar marcada en la tira, como se puede ver en la figura a continuación. Si no está marcada, asegúrate de consultar la hoja de datos de la tira para averiguarlo.
Por lo general, las tiras de LED vienen en rollos con varios metros de longitud y se pueden cortar en pequeños segmentos.
Hay marcas de corte a lo largo de la tira marcadas con un icono de tijera que muestra dónde puedes cortar tu tira, como se muestra en la figura a continuación. Esta tira tiene segmentos de tres LED.
Encontrar la fuente de alimentación adecuada
Encontrar la fuente de alimentación adecuada para tu tira es importante para mantenerla con un brillo adecuado y para que funcione correctamente. Para encontrar la fuente de alimentación adecuada necesitas saber:
- Voltaje de funcionamiento: la mayoría de las tiras de LED funcionan con una fuente de alimentación de 5V, 12V o 24V. Consulta la hoja de datos de la tira de LED para averiguarlo, ya que algunas tiras tienen el voltaje de funcionamiento marcado en las marcas de corte de la tira.
- Densidad de LED: esto significa que necesitas saber cuántos LED tienes por metro.
- Longitud de la tira: necesitas saber cuánto mide tu tira para saber cuántos LED tendrá.
- Consumo de corriente por cada LED: consulta la hoja de datos para averiguarlo.
Para averiguar la corriente solo necesitas hacer la siguiente multiplicación:
Corriente necesaria = Densidad de LED x longitud de la tira x consumo de corriente por cada LED
Tiras de LED Analógicas
Cuando se trata de tiras analógicas, hay tiras de LED RGB analógicas y tiras de LED monocolor.
Tiras de LED Monocolor Analógicas
Las tiras de LED monocolor solo producen un color. Estas tiras son muy fáciles de cablear, ya que solo tienen dos terminales: GND y VCC como se muestra en la tira a continuación.
Solo aplicas energía a la tira, y los LEDs se encienden. La siguiente figura muestra un ejemplo de una tira de LED monocolor. Esta tira solo produce color blanco.
Tiras de LED RGB Analógicas
Las tiras de LED analógicas tienen sus LEDs conectados en paralelo. Toda la tira funciona como un gigantesco LED RGB. Por lo tanto, puedes iluminar toda tu tira en muchos colores diferentes, pero no puedes controlar los LEDs individualmente. Esto significa que tu tira solo puede ser de un color a la vez. Este tipo de tiras de LED son más económicas que las digitales y más fáciles de usar.
Las tiras analógicas se utilizan más en propósitos de decoración. Pero realmente depende de lo que pretendas hacer. Usamos una tira analógica para dar algo de color a nuestra configuración de grabación. En la siguiente figura, el color de fondo se estableció en cyan.
Cableado de las Tiras Analógicas
Estas tiras tienen cuatro pines que necesitas conectar. Un canal rojo, un canal verde, un canal azul y energía. Para producir diferentes colores, simplemente necesitas variar la cantidad de energía a cada canal.
Esto es fácil de controlar con cualquier microcontrolador utilizando PWM. Ya sea usando un Raspberry Pi, un Arduino o un ESP8266, puedes controlar fácilmente el brillo y el color de la tira LED.
Un metro de tu tira de LED analógica puede consumir aproximadamente 1A por cada pin de LED cuando todos los LEDs rojo, verde y azul están al máximo brillo (lo que produce blanco).
Necesitas un circuito amplificador para aumentar la energía, agrega un amplificador transistor en cada línea de control. Por ejemplo, puedes usar MOSFET de canal N como el IRLB8721 que funciona con lógica de 3.3V y 5V. Por lo tanto, son adecuados para usar con tu Arduino o ESP8266.
Luego, puedes controlar la tira con PWM como lo harías para controlar un solo LED RGB. Para saber cómo controlar un LED RGB con Arduino, puedes leer: ¿Cómo funcionan los LED RGB?
Puedes ver cómo hemos construido una luz de ambiente utilizando una tira de LED RGB analógica: Luz de ambiente RGB WiFi DIY de $10 con ESP8266
Tiras de LED Digitales
Cuando se trata de tiras de LED digitales, puedes controlar cada LED individualmente, también llamadas tiras de LED direccionables. Puedes elegir el color de cada LED, su brillo y cuándo deben encenderse y apagarse. Esto te permite hacer todo tipo de efectos increíbles y locos. Nuestra tira de LED RGB direccionable favorita es la WS2812B. Aquí tienes algunos de los efectos que puedes hacer con ella:
Las LED WS2812B tienen un IC integrado en el LED – echa un vistazo a la figura a continuación.
Esto permite una comunicación a través de una interfaz de un solo cable. Esto significa que puedes controlar muchos LEDs usando solo un pin digital de tu microcontrolador. Estas tiras de LED tienen solo tres pines: VCC, GND y datos. VCC y GND se utilizan para aplicar energía a la tira y el pin de datos debe estar conectado a tu microcontrolador.
Esta tira requiere una señal de datos de 5V, por lo que no deberías tener problemas para controlarla a través de un pin digital de Arduino. Sin embargo, si deseas controlar tu tira utilizando Raspberry Pi o ESP8266 que envían señales a 3.3V, deberías usar un módulo convertidor de nivel lógico que convierte la señal de datos de 3.3V en una señal de datos de 5V.
Bibliotecas
Hay bibliotecas que facilitan mucho el control de la tira y la creación de todo tipo de efectos locos.
- Para Arduino y ESP8266: FastLED o Adafruit_NeoPixel, o las bibliotecas WS2812FX.
- Para Raspberry Pi: rpi_ws281x Python
Si quieres aprender a controlar esta tira con Arduino y hacer increíbles efectos de luz, puedes leer: Guía para la tira WS2812B RGB direccionable con Arduino
Hemos agregado un efecto de arcoíris a nuestro soporte de monitor utilizando la tira de LED RGB direccionable WS2812B.
¿Dónde Comprar?
Ahora que sabes cuál es la mejor tira de LED para tu proyecto, puedes ir a Maker Advisor para encontrar la mejor oferta de tu tira.
- Tira de LED Monocolor Analógica
- Tira de LED RGB Analógica
- Tira de LED RGB direccionable WS2812B
Puedes usar los enlaces anteriores o ir directamente a MakerAdvisor.com/tools para encontrar todas las partes para tus proyectos al mejor precio.
Conclusión
En este post te hemos mostrado las principales diferencias entre los diversos tipos de tiras de LED disponibles.
Ahora es más fácil para ti elegir la tira adecuada para tu proyecto específico.
Aquí tienes algunos tutoriales relacionados que también podrían interesarte:
- ¿Cómo funcionan los LED RGB?
- Luz de ambiente RGB WiFi DIY de $10 con ESP8266 (Paso a paso)
- Guía para la tira WS2812B RGB direccionable con Arduino
- Selector de color RGB ESP8266
- Aplicación de Android – LED RGB con Arduino y Bluetooth
Esperamos que hayas encontrado útil este post.
Gracias por leer.
