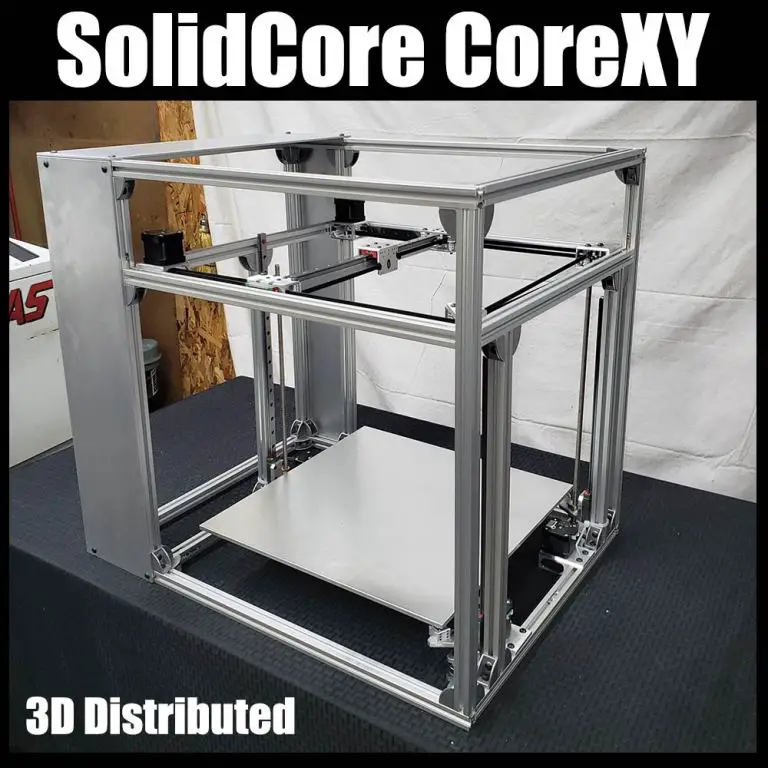

Impresora 3D SolidCore CoreXY
Si bien el diseño de la impresora SolidCore aún es un trabajo en progreso, la construcción de Corexy está tomando forma lentamente. SolidCore utiliza piezas de aluminio, lo que convierte a la impresora en un caballo de batalla de alta velocidad para uso repetido. Por ahora hemos elegido un diseño Core-XY simple, pero planeamos agregar un cambiador de herramientas y una cámara calentada en el futuro. El objetivo del diseño es construir una impresora 3D confiable de alta velocidad o para impresión 3D con materiales de alta temperatura.
- Todo el metal
- Diseño simple pero compacto
- Rieles lineales
- Recinto
- Triple eje Z
- Sistema de montaje de cama cinemático.
Las piezas y componentes metálicos sólidos nos proporcionan la durabilidad y repetibilidad que necesitamos. En el diseño SolidCore CoreXY, el motor y las piezas de sujeción están montados en las esquinas interiores del marco. Esta disposición mecánica es más adecuada para agregar una carcasa y escalar el tamaño de la impresora 3D a un área de construcción más grande. Al minimizar las limitaciones de diseño en la longitud y el ancho total de la impresora 3D, la máquina es totalmente escalable y personalizable.
Sin embargo, queremos que las personas tengan la posibilidad de utilizar piezas impresas en 3D para poder actualizarlas más adelante. Las piezas metálicas sólidas son duraderas y es menos probable que se deformen a altas velocidades de impresión. También es menos probable que los componentes de aluminio se rompan con el tiempo cuando se someten a las fuerzas y al calor del uso repetido.
Diseño de carro
El carruaje y el portal son ligeros y estables. Actualmente utilizamos material de aluminio en forma de C porque reduce el tiempo de procesamiento. La reducción del tiempo de procesamiento y la minimización del desperdicio ayudan, pero es una compensación. Eso cambiará pronto. Probablemente haremos algunos cambios como: B. realinear el riel lineal del eje Y a una posición vertical similar al RailCore, pero la versión horizontal actual es más fácil de adaptar a un cambiador de herramientas E3D.
6 de junio de 2022
A Jeffj y Mark Carew les gusta esto.
-
-
Autor de la compilación: shanehooper,
Buscar todas las compilaciones de shanehooper
-
-
Esta cargando…
-
Crear detalles
- Licencia de construcción:
-
-
CC – Atribución, Compartir por igual – CC BY SA
-
-
Documentos adjuntos:
© OpenBuilds®
Núcleo SolidCore CoreXY: Una Opción Robusta y Escalable para Impresoras 3D
El SolidCore CoreXY es un diseño de impresora 3D en constante evolución, que destaca por su construcción con piezas de aluminio y un mecanismo CoreXY escalable. Este diseño busca ofrecer una impresora de alta velocidad y durabilidad, ideal para la impresión con materiales de alta temperatura.
Características Principales:
- Construcción Totalmente en Metal: Las piezas de aluminio proporcionan durabilidad y repetibilidad, ideales para un uso frecuente y rápido.
- Diseño Simple pero Compacto: El diseño CoreXY permite una impresora robusta y escalable, con motores e idlers en las esquinas internas del marco.
- Rieles Lineales: El uso de rieles lineales proporciona un movimiento suave y preciso, clave para una impresión de alta calidad.
- Enclosure: La posibilidad de añadir una cámara de impresión cerrada permite el control de la temperatura y la impresión de materiales sensibles al calor.
- Triple Eje Z: El sistema de triple eje Z garantiza una nivelación perfecta de la cama de impresión, esencial para obtener resultados precisos.
- Sistema de Montaje de Cama Cinemático: El montaje cinemático de la cama facilita el ajuste y el reemplazo, mejorando la experiencia de impresión.
Diseño de la Carro:
El diseño de la carro y la estructura están pensados para ser ligeros pero resistentes, con el uso de perfiles de aluminio en forma de C para reducir el tiempo de mecanizado. Sin embargo, se están considerando cambios para mejorar aún más el diseño, como la reorientación del riel lineal en el eje Y a una posición vertical.
Si quieres conocer más detalles sobre el SolidCore CoreXY, puedes acceder a los archivos adjuntos proporcionados por el autor del diseño. Además, puedes explorar las opiniones de otros usuarios y construir tu propia versión de esta impresora 3D de alta calidad.
No pierdas la oportunidad de experimentar con un diseño innovador y escalable como el Núcleo SolidCore CoreXY, ideal para aquellos que buscan una impresora 3D robusta y confiable.
¡Únete a la comunidad de constructores y entusiastas de la impresión 3D y descubre todo lo que el Núcleo SolidCore CoreXY tiene para ofrecer!
