¿Quieres aprender a utilizar el sensor de sonido de un micrófono con Arduino? ¡Estás en el lugar indicado! En este artículo te proporcionaremos todas las instrucciones necesarias para que puedas sacar el máximo provecho a esta tecnología. Sigue leyendo para descubrir cómo implementar este sensor en tus proyectos de electrónica y programación.
Esta publicación muestra cómo usar el sensor de sonido del micrófono con la placa Arduino.
El sensor de sonido del micrófono.
El sensor de sonido del micrófono, como su nombre indica, detecta sonidos. Mide qué tan fuerte es un sonido.
Existe una amplia variedad de estos sensores. En la imagen de abajo puedes ver los más utilizados con Arduino.

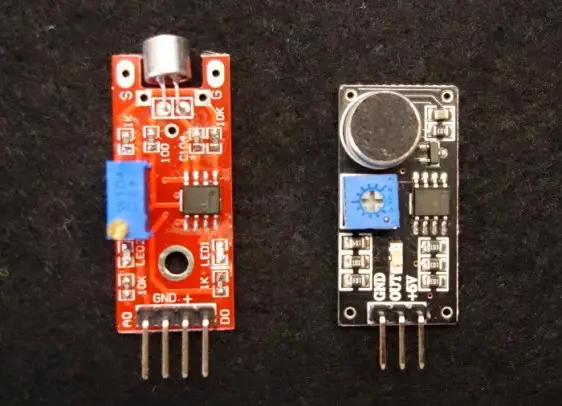

En el extremo izquierdo puedes ver el KY-038 y a la derecha el sensor de sonido del micrófono LM393.
Ambos módulos de sensores tienen un potenciómetro incorporado para ajustar la sensibilidad del pin de salida digital.
¿Donde comprar?
Usted también puede Asesor de creadores y encuentre el mejor precio para el sensor.
Configuración de pines
Cablear su sensor al Arduino es bastante sencillo:
| Bolígrafo | Cableado con Arduino |
| A0 | pines analógicos |
| T0 | Pines digitales |
| Dimensiones | Dimensiones |
| VCC | 5V |
Si usa el módulo LM393, debe conectar el pin OUT a un pin digital Arduino.
Ejemplo: luces sensibles al ruido
En este ejemplo, un sensor de micrófono detecta la intensidad del ruido de su entorno y enciende un LED cuando la intensidad del ruido supera un cierto umbral.
Piezas requeridas
Para este ejemplo necesita los siguientes componentes:
- 1x sensor de sonido de micrófono
- Arduino UNO – leer Los mejores kits de inicio de Arduino
- 1x placa de pruebas
- 1xLED
- 1x resistencia de 220 ohmios
- Cables de puente
Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!

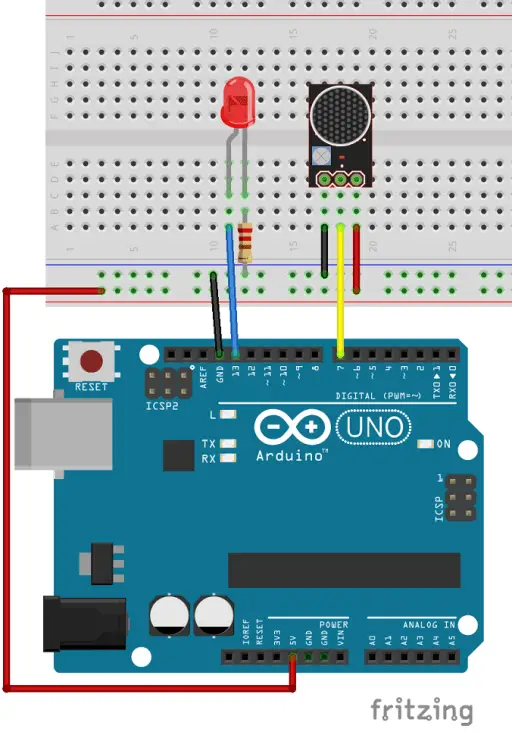

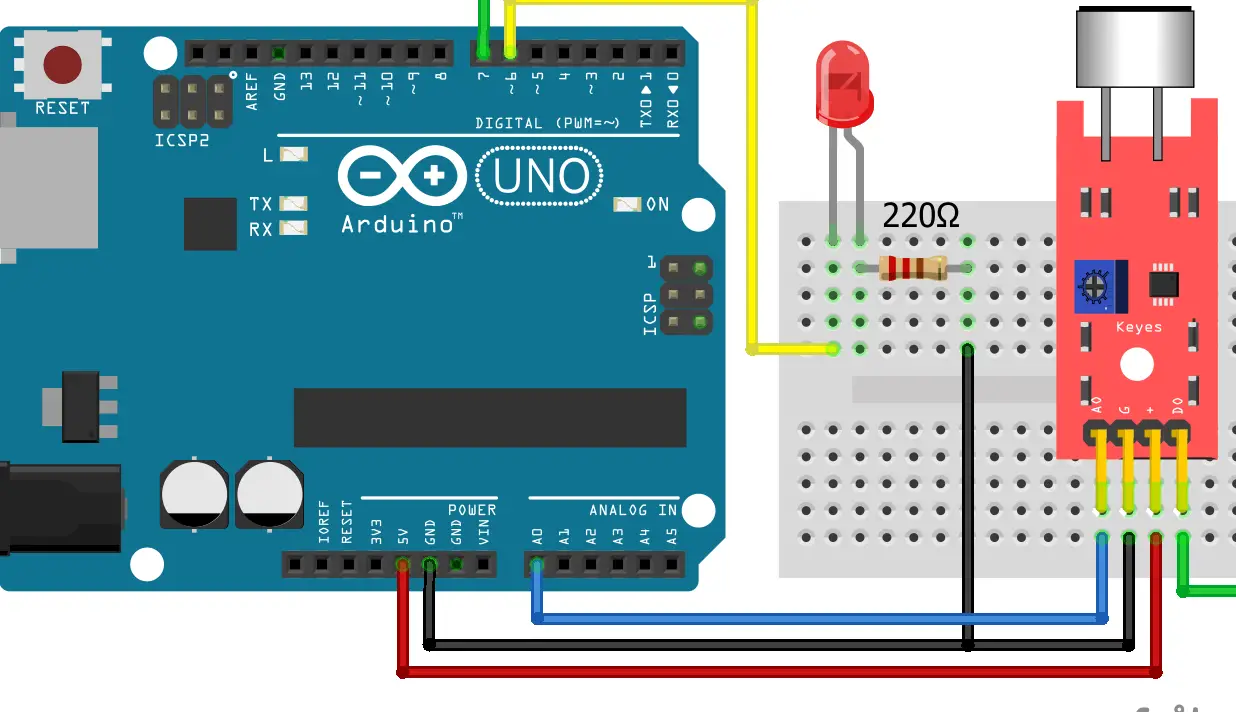

Esquema
Ensamble todas las piezas de acuerdo con los esquemas siguientes:
código
Sube el siguiente código a tu placa Arduino.
/*
* Rui Santos
* Complete Project Details https://randomnerdtutorials.com
*/
int ledPin=13;
int sensorPin=7;
boolean val =0;
void setup(){
pinMode(ledPin, OUTPUT);
pinMode(sensorPin, INPUT);
Serial.begin (9600);
}
void loop (){
val =digitalRead(sensorPin);
Serial.println (val);
// when the sensor detects a signal above the threshold value, LED flashes
if (val==HIGH) {
digitalWrite(ledPin, HIGH);
}
else {
digitalWrite(ledPin, LOW);
}
}
demostración

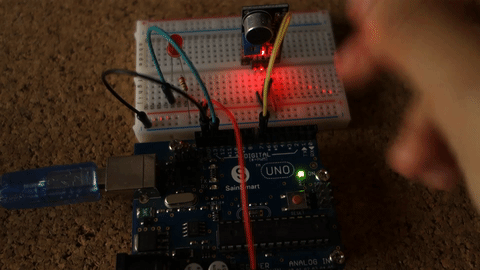

Después de cargar el código, puedes aplaudir junto al sensor. Si el LED no se enciende, hay que cambiar la sensibilidad del sensor girando el potenciómetro.
La sensibilidad también se puede ajustar para que el LED siga el ritmo de una determinada música.
¡Agregue más LED para un efecto más espectacular!
Envolver
Espero que encuentres útil esta guía.
¿Qué ideas tienes para utilizar el módulo de sensor de sonido?
Déjamelo saber publicando un comentario a continuación.
Si desea obtener más información sobre los módulos de sensores Arduino, asegúrese de consultar las siguientes publicaciones:
- Instrucciones para el sensor barométrico BMP180 con Arduino
- Instrucciones para el Módulo de Reloj en Tiempo Real (RTC) con Arduino (DS1307 y DS3231)
- Instrucciones para sensor de lluvia FC-37 o YL-83 con Arduino
Gracias por leer.
Instrucciones para el sensor de sonido del micrófono con Arduino
Introducción
Este post presenta cómo utilizar el sensor de sonido del micrófono con la placa Arduino. El sensor de sonido del micrófono detecta el sonido y brinda una medición de cuán fuerte es un sonido. Existen una amplia variedad de estos sensores, siendo los más comunes el KY-038 y el LM393.
¿Dónde comprar?
Puedes encontrar el sensor al mejor precio en Maker Advisor.
Cableado de pines
El cableado del sensor al Arduino es bastante sencillo. Conecta los pines de la siguiente manera:
- A0 – Pines analógicos
- D0 – Pines digitales
- GND – GND
- VCC – 5V
Ejemplo: Luces sensibles al sonido
En este ejemplo, un sensor de micrófono detectará la intensidad del sonido en tus alrededores y encenderá un LED si la intensidad del sonido está por encima de un cierto umbral.
Componentes necesarios
Para este ejemplo, necesitarás los siguientes componentes:
- 1x Sensor de sonido del micrófono
- Arduino UNO
- 1x Protoboard
- 1x LED
- 1x Resistencia de 220 Ohm
- Cables de puente
Encuentra todos los componentes al mejor precio en Maker Advisor.
Esquemático
Ensambla todos los componentes siguiendo el siguiente esquemático:
Código
Copia el siguiente código en tu placa Arduino:
//Aquí va el código//
Demostración
Después de subir el código, puedes aplaudir cerca del sensor. Si el LED no se enciende, necesitas ajustar la sensibilidad del sensor girando el potenciómetro. También puedes ajustar la sensibilidad para que el LED siga el ritmo de cierta música o agregar más LEDs para un efecto más espectacular.
Conclusión
Espero que esta guía te haya sido útil. ¿Qué ideas tienes para utilizar el sensor de sonido? ¡Déjalas en un comentario! Si deseas obtener más información sobre módulos de sensores Arduino, asegúrate de revisar los siguientes posts:
- Guía para el Sensor Barométrico BMP180 con Arduino
- Guía para el Módulo de Reloj en Tiempo Real (RTC) con Arduino (DS1307 y DS3231)
- Guía para el Sensor de Lluvia FC-37 o YL-83 con Arduino
¡Gracias por leer!
