Formador de vacío de sobremesa modular

¿Estás buscando una solución eficiente para empacar tus productos de forma segura y profesional? En este artículo, vamos a explorar el mundo del formador de vacío de sobremesa modular, una herramienta versátil y práctica que te ayudará a optimizar el proceso de envasado de tus productos. Descubre todas sus ventajas y cómo puede beneficiar a tu negocio. ¡Sigue leyendo para conocer más!

      1. Avance de la construcción:
        • ¡Construcción terminada!

      Formador de vacío de sobremesa modular

      Califica esta construcción







      5/5,

      1 votos


      Esta construcción debería ser bastante sencilla ya que la mayoría de las piezas simplemente están cortadas con láser y pegadas/ensambladas. También hay algunas piezas impresas en 3D, pero son simples y en su mayoría mejoras. La electrónica puede ser un poco compleja si deseas una configuración más profesional.

      Sin embargo, si solo quieres algo que funcione, puedes lograr lo mismo con una placa de pruebas y algunas tuercas para cables (lo monté de esta manera antes de hacer los PCB personalizados), siempre y cuando sigas el esquema.

      MDF 3mm:

      • La caja interior
      • Soporte estructural de la caja interior.
      • Caja exterior

      MDF 6mm:

      • Marco/carcasa de plástico
      • llamadas

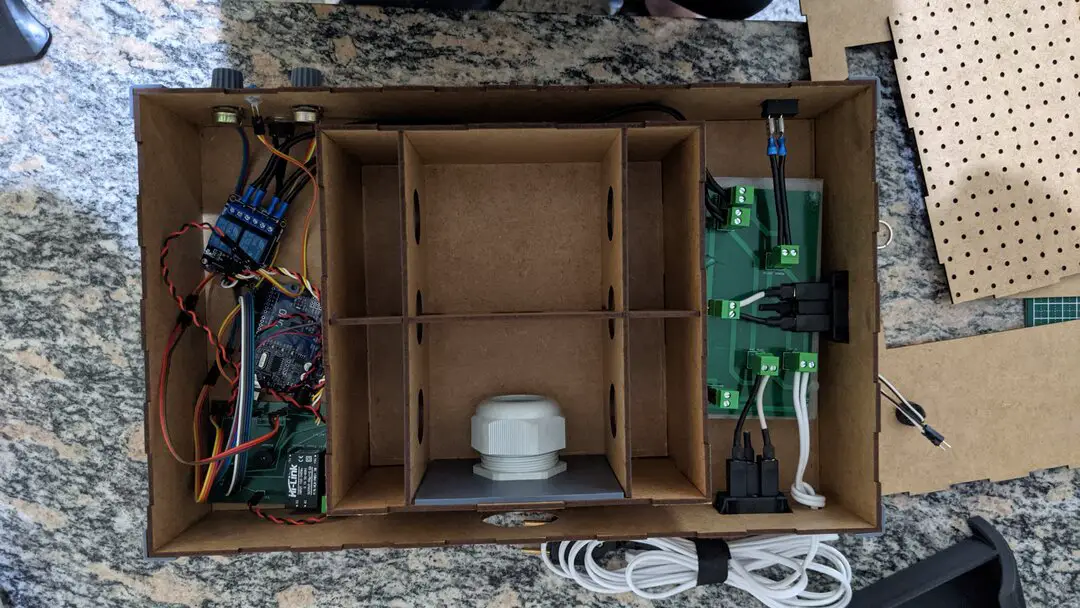

      La máquina consta de una caja dentro de otra.

      Formador de vacío de sobremesa modular

      Una cosa que probablemente necesitarás cambiar sobre el diseño si no eres de Brasil es que necesitarás cambiar el tamaño y/o la forma de los orificios para los casquillos (en el costado y en la parte trasera de la máquina). He incluido los archivos originales (de Affinity Designer), así como SVG y PDF para que puedas adaptarlos libremente a tus necesidades. También necesitarás una cortadora láser de gran formato para cortar muchas de las piezas. Utilicé un makerspace para esto.

      Nota: No incluí todos los cables necesarios para el montaje. Sin embargo, asegúrese de utilizar un cable que pueda soportar al menos 10 amperios para la parte de CA de la máquina y tenga cuidado al manipular dispositivos electrónicos y fuentes de calor de su elección.

      El primer paso es montar y pegar cada caja individualmente. Tenga cuidado de NO pegar las tapas. Después de eso, ya puedes montar el soporte estructural de la caja interior, meterlo dentro y fijar el prensaestopas como se muestra en la imagen. La conexión roscada permite ajustar la conexión de la manguera de la aspiradora.

      Aparte de eso, también es un buen momento para pegar el inserto con un orificio hexagonal, ya que esto evitará que el prensaestopas gire cuando atornille la tapa para ajustar. Después de eso puedes cerrar la caja interior y esta pieza estará lista para usar. Si no desea una mesa de formación al vacío «inteligente», incluso puede cancelar la construcción aquí y tener una mini mesa de vacío elegante y ajustable. La caja exterior también está casi terminada, aparte de todos los componentes electrónicos y las piezas impresas en 3D (yo diría que al menos la pequeña cosa con las patas de las esquinas aún necesita imprimirse).

      Hay un inserto con un orificio rectangular que debe colocarse en la caja exterior. Sirve para sujetar la caja interior. En este punto ya puedes meter una caja dentro de la otra.

      Adjuntar los componentes electrónicos a la caja de MDF también debería ser bastante fácil si tiene las mismas piezas de la lista de materiales, pero necesitará un poco de pegamento caliente aquí y allá. Basta mirar los dibujos y las fotografías (incluí un manual improvisado con muchas fotografías en los archivos, aunque está en portugués de Brasil) y el tamaño/forma de los agujeros.

      Después de eso, puedes actualizar el código al Arduino, insertarlo en la máquina y conectar todo según el esquema. La gestión de cables puede resultar difícil porque el espacio es limitado. Esta parte es mucho más rápida si tienes PCB personalizados, pero tienes que soldar bastante. Luego puedes cerrar la tapa y la caja exterior también estará terminada.

      Por último, pero no menos importante, para montar la bandeja de plástico, todo lo que necesitas hacer es pegar las dos bandejas recortadas para formar una bandeja de 12 mm de grosor. También forré el agujero cuadrado en el medio (así como el marco cuadrado) con un poco de espuma para sujetar el plástico. Para montar los soportes un poco más arriba que la propia bandeja, utilicé las piezas rectangulares de 6 mm que recortamos para hacer las asas de la bandeja y algunos tornillos, tuercas y arandelas M3 para fijarlas. También en el mismo archivo hay algunos tenedores grandes que hice para levantar la bandeja sobre mi fuente de calor, pero probablemente tendrás que probar y ver qué funciona para ti.

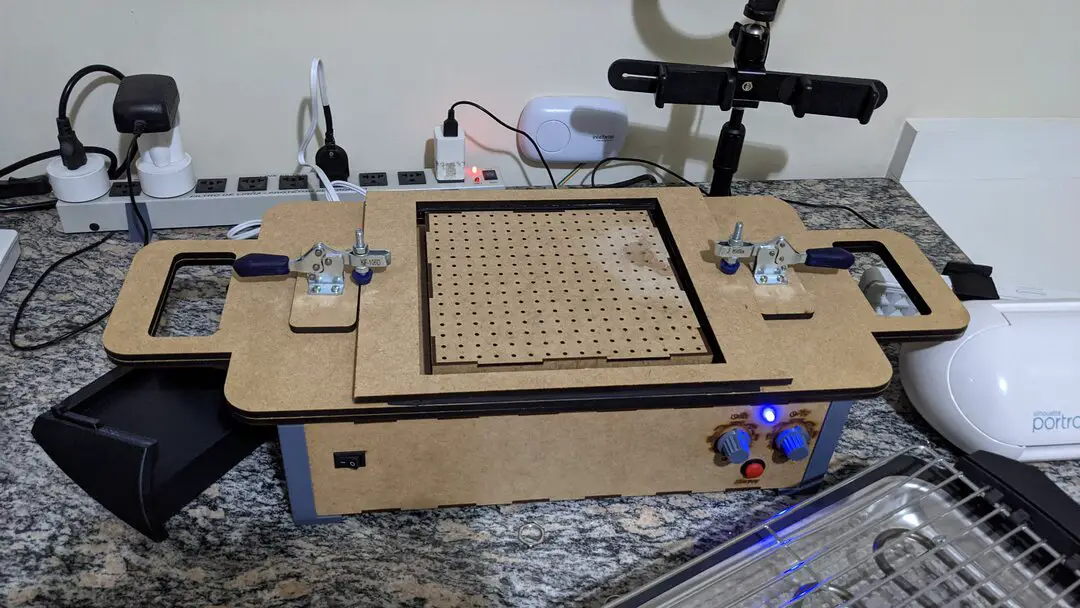

      ¡Y ahí lo tienes! ¡Su formador de vacío de escritorio modular y bivoltal!

      Formador de vacío de sobremesa modular


      Oh chico,
      24 de noviembre de 2021

      A kishege, CNC_whittler, Mark Carew y 2 personas más les gusta esto.

    1. Construir autor lekey,
      Encuentra todas las compilaciones de lekey

  • Esta cargando…
  • Crear detalles

    Licencia de construcción:
    • CC – Atribución, Compartir por igual – CC BY SA

    Razón de esta construcción

    Creo que el conformado al vacío debería ser ampliamente accesible para todos, ya que es un proceso simple que puede resultar muy útil. Actualmente, es más fácil encontrar una máquina industrial increíblemente cara que una versión portátil de escritorio, por lo que muchas personas están construyendo la suya propia.

    Inspirado por

    Adam Savage, Bill Doran, Bob (de ILTMS), Mayku Formbox

  • Formador de vacío de sobremesa modular

    Documentos adjuntos:

    • Lista de piezas.xlsx
      Tamaño del archivo:
      12,7 KB
      Puntos de vista:
      408
  • Formador de vacío de sobremesa modular

    Documentos adjuntos:

    • Aspirador de escritorio modular Former.zip
      Tamaño del archivo:
      49,7MB
      Puntos de vista:
      560

© OpenBuilds®

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Formador de vacío de sobremesa modular

El Formador de vacío de sobremesa es una herramienta muy útil y versátil que te permite crear formas tridimensionales a partir de láminas de plástico. En este artículo, te presentaremos un Formador de vacío de sobremesa modular, que puedes construir tú mismo siguiendo las instrucciones detalladas proporcionadas por lekey.

Preguntas Frecuentes

  1. ¿Qué es un formador de vacío?

    Un formador de vacío es una máquina que utiliza el calor y la presión del vacío para dar forma a láminas de plástico, creando moldes para diferentes aplicaciones. Es una herramienta comúnmente utilizada en la industria de la fabricación de prototipos y la creación de piezas personalizadas.

  2. ¿Cómo funciona este formador de vacío de sobremesa modular?

    Este formador de vacío de sobremesa se conecta a una aspiradora y una fuente de calor eléctrica, como una parrilla. Puedes controlar el tiempo de funcionamiento de cada electrodoméstico y el vacío se activa automáticamente cuando colocas la bandeja encima del modelo. La mesa de vacío tiene un ancho de 20×20 cm y se ha probado principalmente con láminas de PET de 1 mm de espesor.

  3. ¿Qué materiales y herramientas se necesitan para construir este formador de vacío?

    Para construir este formador de vacío de sobremesa modular, necesitarás MDF de 3 mm y 6 mm para las diferentes partes de la máquina, además de una fuente de calor, una aspiradora, componentes electrónicos y algunas partes impresas en 3D. También necesitarás acceso a una cortadora láser de formato grande para cortar las piezas de MDF.

  4. ¿Es seguro construir y usar este formador de vacío?

    Sí, siempre y cuando sigas las instrucciones de montaje proporcionadas por lekey y tomes las medidas de seguridad necesarias al trabajar con componentes electrónicos y fuentes de calor. Asegúrate de utilizar cables que puedan manejar al menos 10 A para la parte de CA de la máquina.

En resumen, construir tu propio formador de vacío de sobremesa modular puede ser una excelente manera de acceder a esta tecnología de fabricación sin tener que invertir en una costosa máquina industrial. Sigue las instrucciones detalladas de lekey y podrás disfrutar de todas las ventajas de la creación de moldes de vacío en tu propio taller.
