Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)

¿Quieres llevar tus producciones audiovisuales al siguiente nivel? ¡Entonces necesitas conocer acerca del increíble equipo de cámara de 6 ejes con controles de movimiento! Con la capacidad de realizar movimientos de PANO, TILT, ROLL, SLIDE, FOCUS y ZOOM, este equipo te permitirá crear tomas impresionantes y dinámicas como nunca antes. Descubre todo lo que este equipo innovador puede hacer por ti en este artículo. ¡No te lo pierdas!

      1. Avance de la construcción:
        • Construcción en progreso…

      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)

      Califica esta construcción







      5/5,

      2 votos

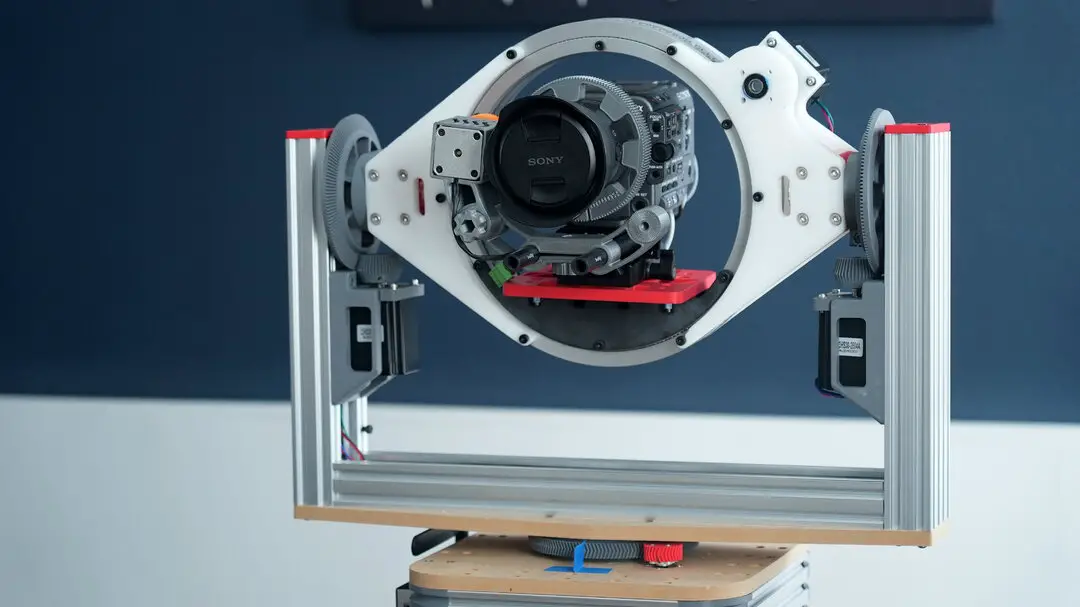

      Este proyecto comenzó con el eje de balanceo. Se basa en 2 rodamientos de $25 que encontré en Amazon. Los rodamientos Lazy Susan reemplazaron mi diseño original que tenía el engranaje del eje de balanceo suspendido entre 3 piñones. Este diseño estalló en llamas.

      La estructura principal consta de carriles de revestimiento de vigas en C. Los paneles están hechos de HDPE procesado. Los paneles de MDF tienen reemplazos de HDPE que aún no he instalado. He desarmado esta estructura y la he vuelto a montar muchas veces. No es divertido, pero eventualmente instalaré los paneles de HDPE. O tal vez no y simplemente pasar al siguiente diseño general mejor. El hecho de que este marco se esté publicando en este estado inacabado es una fuerte indicación de que puedo seguir adelante.

      No había ninguna razón real por la cual la base sea negra y el mecanismo de giro/inclinación sea plateado. Era justo lo que tenía aquí en casa. Estoy bastante seguro de que las ruedas deslizantes también son OpenBuilds. No recuerdo por qué lo tenía, pero lo tenía, así que lo usé. Los rodamientos lineales que venían con estos rieles eran terribles, pero no los tiré a la basura. Podrían ser útiles.

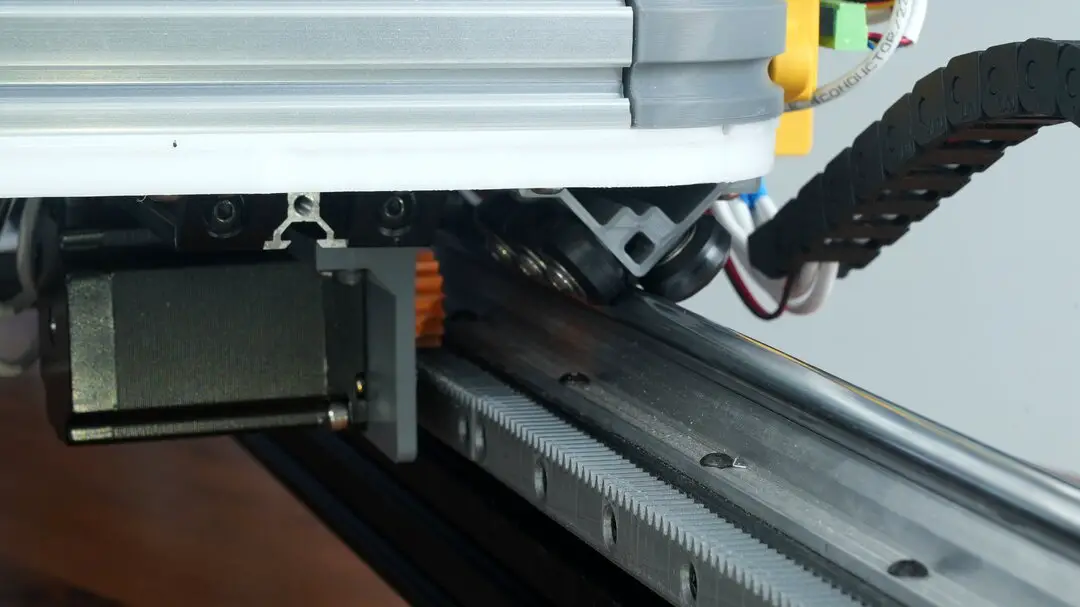

      Puedes ver muchos agujeros vacíos en las placas finales del equipo. Estos fueron fresados ​​en el HDPE para el diseño original del husillo. El tornillo de avance funcionó muy bien, pero era demasiado lento para una carrera de 1500 mm. Se necesitarían casi 60 minutos para mover la plataforma de un extremo al otro. Este diseño de bastidor de unidades en las imágenes hace esto en menos de la mitad de ese tiempo, incluso más rápido si no me preocupara qué tan fluido se vería en la cámara.

      También creé un video de YouTube del sistema en uso.

      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)
      Equipo de cámara de 6 ejes con controles de movimiento (PANO, TILT, ROLL, SLIDE, FOCUS, ZOOM)


      Aarón Newsome,
      26 de agosto de 2021

      A Systemlord2, Igor Turov, Vanderlei Werneck y 3 personas más les gusta esto.

    1. Construir autor Aaron Newsome,
      Encuentra todas las construcciones de Aaron Newsome

  • Esta cargando…
  • Crear detalles

    Licencia de construcción:
    • Licencia pública general GNU (GPL3+)

    Razón de esta construcción

    El control deslizante de la cámara que construí en 2010 estaba lleno de telarañas. Básicamente era inutilizable porque escribí el software en Java y Java es terrible y el código Java de hace 10 años no se ejecuta en nada.

© OpenBuilds®

Error 403 The request cannot be completed because you have exceeded your quota. : quotaExceeded

Equipo de cámara de 6 ejes con controles de movimiento (PAN, TILT, ROLL, SLIDE, FOCUS, ZOOM)

El equipo de cámara de 6 ejes con controles de movimiento es una herramienta esencial para los cinéfilos y videógrafos que buscan capturar imágenes y videos de alta calidad con movimientos fluidos y precisos. Este equipo permite controlar los ejes de panorámica (PAN), inclinación (TILT), giro (ROLL), deslizamiento (SLIDE), enfoque (FOCUS) y zoom con facilidad y precisión.

Preguntas frecuentes:

1. ¿En qué se basa el rig de 6 ejes?
El rig de 6 ejes está basado en el C-Beam de OpenBuild y el ESP32 MCU, controlado por WiFi con una aplicación personalizada. Este rig ofrece un control completo sobre los seis ejes de movimiento, lo que permite capturar tomas creativas y dinámicas.

2. ¿Qué componentes se utilizan en la construcción del rig?
El rig principal está construido con rieles lineales C-Beam y placas de HDPE mecanizadas. Las ruedas deslizantes son de OpenBuilds y los rodamientos lineales proporcionan un movimiento suave y preciso en cada eje.

3. ¿Por qué se utiliza el control remoto por WiFi?
El control remoto por WiFi ofrece una gran flexibilidad y libertad de movimiento al operador de la cámara. Con solo un dispositivo móvil y la aplicación personalizada, es posible controlar todos los ejes de movimiento de forma sencilla y precisa desde cualquier lugar.

4. ¿Qué ventajas ofrece el rig de 6 ejes sobre otros sistemas de cámara?
El rig de 6 ejes permite una mayor creatividad en la captura de imágenes y videos. Con la capacidad de controlar seis ejes de movimiento de forma independiente, los usuarios pueden realizar movimientos de cámara complejos y suaves que añaden un valor estético y narrativo a sus producciones.

5. ¿Cómo se ha optimizado el diseño del rig para mejorar su rendimiento?
El autor del proyecto ha realizado múltiples modificaciones y mejoras en el rig para garantizar un rendimiento óptimo. Desde el uso de rodamientos de alta calidad hasta la implementación de tecnología de control avanzada, cada detalle ha sido cuidadosamente diseñado para ofrecer la mejor experiencia de uso.

En resumen, el equipo de cámara de 6 ejes con controles de movimiento es una herramienta imprescindible para los profesionales de la cinematografía y la producción audiovisual que buscan llevar sus producciones al siguiente nivel. Con su capacidad de controlar seis ejes de movimiento con precisión y facilidad, este rig ofrece infinitas posibilidades creativas para crear tomas únicas y cautivadoras. ¡No dudes en explorar este fascinante mundo de la cinematografía y sumergirte en la magia de los movimientos de cámara!
