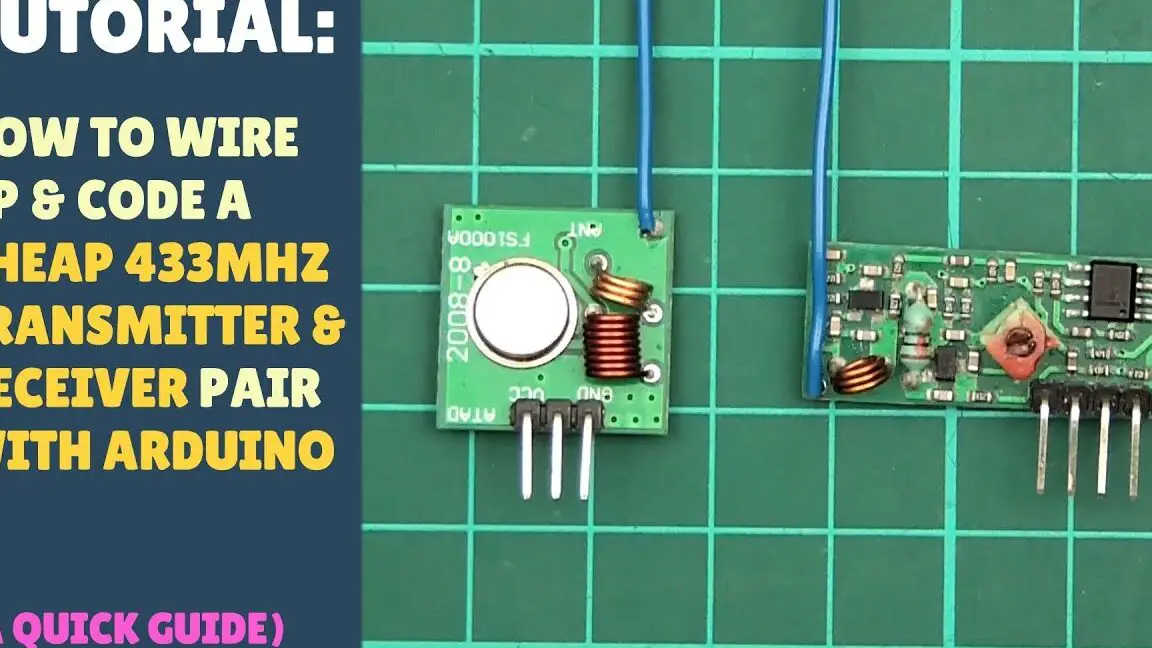

TUTORIAL: Cómo configurar el módulo transmisor-receptor inalámbrico RF (433Mhz) - Arduino Quick Simple

Decodifica y envía señales RF de 433 MHz con Arduino

Si eres un entusiasta de la electrónica y la programación, seguramente te has preguntado cómo decodificar y enviar señales de radiofrecuencia de 433 MHz con Arduino. En este artículo, te mostraremos cómo utilizar este popular microcontrolador para manipular señales RF y así poder controlar diferentes dispositivos de forma inalámbrica. ¡Sigue leyendo para descubrir cómo aprovechar al máximo esta tecnología!

Esta guía muestra cómo usar un Arduino para decodificar señales de 433 MHz desde controles remotos de RF y enviarlas usando un Arduino y un transmisor de 433 MHz para controlar de forma remota los enchufes de los interruptores de alimentación.

Decodifica y envía señales RF de 433 MHz con Arduino

¿Por qué decodificar señales de RF?

He probado varios métodos para controlar el voltaje de la red, pero algunos de ellos requieren:

  • Experiencia en el manejo de tensión alterna.
  • Abrir agujeros en la pared/techo/interruptores
  • Cambiar el cuadro eléctrico
  • Conocimiento de los códigos eléctricos de cada país.

Es difícil encontrar una solución que sea segura y funcione para todos. Una de las formas más fáciles y seguras de controlar de forma remota dispositivos conectados a la red eléctrica es utilizar enchufes controlados por radiofrecuencia. ¿Por qué? El uso de enchufes con control remoto ofrece 5 beneficios:

  1. bastante barato
  2. Fácil de conseguir
  3. Funciona con ESP8266 y Arduino
  4. Seguro de usar
  5. Funciona en todos los países.

Piezas requeridas

Para este tutorial necesitarás las siguientes partes:

Nota: Debe comprar enchufes con control remoto que funcionen a una frecuencia de RF de 433 MHz. La frecuencia de RF debe aparecer en la página del producto o en la etiqueta.

Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!

Decodifica y envía señales RF de 433 MHz con Arduino

Ejemplo

Esto es lo que parecen:

Decodifica y envía señales RF de 433 MHz con Arduino

Configuración de los canales de RF

tengo mi control remoto en eso I Posición.

Decodifica y envía señales RF de 433 MHz con Arduino

Los enchufes deben ubicarse en ambos lados. I Posición. He seleccionado canales 3 Y 4 para los enchufes (puedes usar cualquier canal).

Decodifica y envía señales RF de 433 MHz con Arduino

Si los conecta a un tomacorriente, debería poder controlar los tomacorrientes remotos con su control remoto.

Instalación de la biblioteca RC Switch

La biblioteca RC Switch proporciona una manera fácil de controlar dispositivos controlados remotamente usando su ESP8266, ESP32 o Arduino. Lo más probable es que esto funcione con todas las tomas de corriente comunes y económicas.

  1. Haga clic aquí para descargar la biblioteca RC Switch. Deberías tener una carpeta .zip en tu Descargas Carpeta
  2. Descomprima la carpeta .zip y debería obtener carpeta rc-switch-master
  3. Cambie el nombre de su carpeta de Maestro del interruptor RC A interruptor_rc
  4. mueve eso interruptor_rc Carpeta a la carpeta de bibliotecas de instalación de Arduino IDE
  5. Luego vuelve a abrir tu IDE de Arduino

Abrir el boceto del decodificador

Necesita decodificar las señales que envía su control remoto para que Arduino o ESP8266 pueda reproducir estas señales y, en última instancia, controlar los enchufes.

La biblioteca contiene varios ejemplos de bocetos. Dentro del software Arduino IDE Tienes que archivo > Ejemplos > interruptor_rc > RecibirDemo_Avanzado. Se abre el siguiente boceto:

/*
  Example for receiving

  https://github.com/sui77/rc-switch/

  If you want to visualize a telegram copy the raw data and
  paste it into http://test.sui.li/oszi/
*/

#include <RCSwitch.h>

RCSwitch mySwitch = RCSwitch();

void setup() {
  Serial.begin(9600);
  mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2
}

void loop() {
  if (mySwitch.available()) {
    output(mySwitch.getReceivedValue(), mySwitch.getReceivedBitlength(), mySwitch.getReceivedDelay(), mySwitch.getReceivedRawdata(),mySwitch.getReceivedProtocol());
    mySwitch.resetAvailable();
  }
}

Ver código sin formato

Tienes que abrir el ejemplo a través de Archivo > Ejemplos > RC_Switch > RecibirDemo_Advanced para que incluya automáticamente el producción Archivo.

Decodifica y envía señales RF de 433 MHz con Arduino

Después de conectar una placa Arduino a su computadora, siga estas instrucciones:

  1. Ir a Herramientas pestaña
  2. Elegir Arduino UNO tablón
  3. Elegir COM Puerto
  4. presione el Subir Botón.

Decodificador – diagramas de circuitos

Después de cargar el boceto, conecte un receptor de RF de 433 MHz al pin digital 2 de su placa Arduino UNO:

Decodifica y envía señales RF de 433 MHz con Arduino

Decodificar señales de RF (códigos).

Abra el monitor serie Arduino IDE y comience a presionar los botones. Como se muestra en el vídeo de demostración a continuación:

Después de presionar cada tecla una vez, podrá ver el código binario de cada tecla (resaltado en rojo):

Decodifica y envía señales RF de 433 MHz con Arduino

Almacene sus códigos binarios para cada pulsación de tecla (también puede utilizar los códigos decimales o de tres estados):

  • Botón 3 ON = (24Bit) Binario: 000101010101000101010101
  • Botón 3 APAGADO = (24Bit) Binario: 000101010101000101010100
  • Botón 4 ON = (24Bit) Binario: 000101010101010001010101
  • Botón 4 APAGADO = (24Bit) Binario: 000101010101010001010100

Guarde la duración de su pulso: 416 microsegundos y protocolo: 1.

Enviar las señales RF (códigos)

Debes personalizar el siguiente boceto con tus códigos binarios, longitud de pulso y protocolo:

/*
  Based on the SendDemo example from the RC Switch library
  https://github.com/sui77/rc-switch/
*/

#include <RCSwitch.h>
RCSwitch mySwitch = RCSwitch();

void setup() {
  Serial.begin(9600);

  // Transmitter is connected to Arduino Pin #10
  mySwitch.enableTransmit(10);

  // Optional set pulse length.
  mySwitch.setPulseLength(REPLACE_WITH_YOUR_PULSE_LENGTH);

  // Optional set protocol (default is 1, will work for most outlets)
  mySwitch.setProtocol(REPLACE_WITH_YOUR_PROTOCOL);

  // Optional set number of transmission repetitions.
  // mySwitch.setRepeatTransmit(15);
}

void loop() {
  // Binary code - button 3
  mySwitch.send("000101010101000101010101");
  delay(1000);
  mySwitch.send("000101010101000101010100");
  delay(1000);

  // Binary code - button 4
  mySwitch.send("000101010101010001010101");
  delay(1000);
  mySwitch.send("000101010101010001010100");
  delay(1000);
}

Ver código sin formato

En mi caso, la duración del pulso y el protocolo se ven así:

// Optional set pulse length.
mySwitch.setPulseLength(416);

// Optional set protocol (default is 1, will work for most outlets)
mySwitch.setProtocol(1);

A continuación se muestra un ejemplo de un transmisor binario (debe reemplazarlo con sus propios códigos binarios):

mySwitch.send("000101010101000101010101");

Esquemas de remitente

Después de cargar el boceto en tu placa Arduino, arma este circuito:

Decodifica y envía señales RF de 433 MHz con Arduino

Ambas salidas deben encenderse y apagarse continuamente.

Envolver

Espero que esta guía te haya resultado útil. Si te gusta esta publicación, probablemente también te gustarán las siguientes. Así que asegúrese de suscribirse al blog de RNT.

Puede utilizar los conceptos aprendidos en este tutorial con su ESP8266 o ESP32.

Gracias por leer.
