Si eres nuevo en el mundo de la electrónica y la electricidad, es probable que te hayas enfrentado al desafío de utilizar un multímetro. Este dispositivo es una herramienta fundamental para cualquier persona que trabaje con circuitos eléctricos, pero puede resultar intimidante al principio. En esta guía para principiantes, te enseñaremos paso a paso cómo utilizar un multímetro de forma segura y efectiva. ¡No te pierdas esta oportunidad de aprender una habilidad esencial para tu desarrollo en el campo de la electrónica!
En este post te mostraremos cómo usar un multímetro. Este post está dirigido principalmente a principiantes que recién se inician en la electrónica y no tienen idea de cómo utilizar un multímetro y lo útil que puede ser. Exploramos las funciones más comunes de un multímetro y mostramos cómo medir corriente, voltaje, resistencia y verificar la continuidad.
Recomendaciones de literatura: Los mejores multímetros por menos de 50 dólares.
¿Qué es un multímetro y por qué lo necesitas?
Un multímetro es una herramienta de medición indispensable en electrónica. Combina tres funciones esenciales: voltímetro, óhmetro y amperímetro y en algunos casos prueba de continuidad.
Puede utilizar un multímetro para comprender lo que sucede en sus circuitos. Si algo no funciona en tu circuito, el multímetro te ayudará a solucionar el problema. A continuación se muestran algunas situaciones en proyectos de electrónica en las que el multímetro le resultará útil:
- ¿Está el interruptor encendido?
- ¿Este cable conduce electricidad o está roto?
- ¿Cuánta corriente fluye a través de este LED?
- ¿Cuánta energía les queda a tus baterías?
Estas y otras preguntas se pueden responder con la ayuda de un multímetro.
Elegir un multímetro
Existe una amplia gama de multímetros con diferentes funciones y precisiones. Un multímetro básico cuesta alrededor de $5 y mide los tres valores más simples pero más importantes de su circuito: voltaje, corriente y resistencia.
Sin embargo, puede esperar que este multímetro no dure mucho y no sea muy preciso. El mejor multímetro para usted depende de lo que planea hacer, si es un electricista principiante o profesional y de su presupuesto.
Si necesita ayuda para elegir un multímetro, consulte nuestra publicación en Asesor de creadores alrededor Los mejores multímetros por menos de 50 dólares.
Conociendo el multímetro
Un multímetro consta de cuatro partes esenciales:
- Anuncio: las medidas se muestran aquí
- botón seleccionar: Esto le permite seleccionar lo que desea medir
- Puertos: las sondas se insertan aquí
- Sondas: Un multímetro viene con dos sondas. Generalmente uno es rojo y el otro es negro.
nota: No hay diferencia entre las sondas roja y negra, sólo el color.
Entonces, asumiendo la convención:
- la sonda negra siempre está conectada al puerto COM.
- La sonda roja se conecta a uno de los otros puertos dependiendo de lo que quieras medir.
Puertos
El «COM» o «–La sonda negra debe conectarse a la conexión “”. La sonda COM suele ser negra.
- 10 A Se utiliza para medir grandes corrientes superiores a 200 mA.
- mAmA Se utiliza para medir la corriente.
- VΩ Permite medir tensión y resistencia, así como comprobar la continuidad.
Estas conexiones pueden variar según el multímetro utilizado.
Medición del voltaje
Puede medir voltaje directo o voltaje alterno. La V con línea recta significa voltaje directo.
La V con la línea ondulada significa voltaje alterno.
Cómo medir el voltaje:
- Configure el modo en V con una línea ondulada cuando mida voltaje de CA o en V con una línea recta cuando mida voltaje de CC.
- Asegúrese de que la sonda roja esté conectada al conector con la V al lado.
- Conecta la sonda roja al polo positivo de tu componente, de ahí viene la corriente.
- Conecte la sonda COM al otro lado de su componente.
- Lea el valor en la pantalla.
Consejo: Para medir el voltaje, necesita conectar su multímetro en paralelo con el componente cuyo voltaje desea medir. Si conectas el multímetro en paralelo, coloca cada sonda a lo largo de los cables del componente cuyo voltaje deseas medir.
Ejemplo: medir el voltaje de la batería
En este ejemplo medimos el voltaje de una batería de 1,5V. Sabes que tendrás alrededor de 1,5 V. Por lo tanto, debe usar el botón de selección para seleccionar un rango que indique 1,5 V. Entonces con este multímetro debes seleccionar 2V. Si tiene un multímetro de rango automático, no tiene que preocuparse por el rango que necesita seleccionar.
¿Qué pasaría si no supieras el valor del voltaje? Si necesita medir el voltaje de algo y no sabe el rango en el que se encuentra el valor, deberá probar varios rangos.

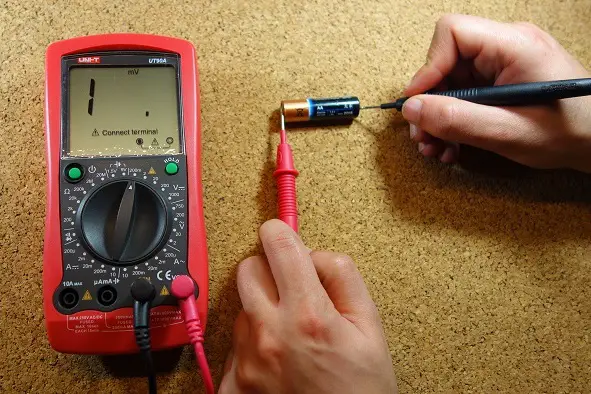

Si el rango que seleccionó es menor que el valor real, la pantalla mostrará 1 como se muestra en la imagen a continuación. El 1 significa que el voltaje es mayor que el rango que seleccionó.
Si selecciona un rango más alto, podrá leer el valor de voltaje en la mayoría de los casos, pero con menos precisión.
¿Qué pasa si intercambias las sondas roja y negra?
No está pasando nada peligroso. La lectura del multímetro tiene el mismo valor pero es negativa.
Ejemplo: medir el voltaje en un circuito
En este ejemplo, le mostraremos cómo medir la caída de voltaje a través de una resistencia en un circuito simple. Este circuito de ejemplo enciende un LED.
CONSEJO: Dos componentes conectados en paralelo comparten el voltaje. Por lo tanto, debes conectar las sondas del multímetro en paralelo con el componente donde deseas medir el voltaje.
Para cablear el circuito, necesita conectar un LED a una batería de 9 V a través de una resistencia de 470 ohmios.
Para medir la caída de voltaje a través de la resistencia:
- Todo lo que necesitas hacer es colocar la sonda roja en un cable de la resistencia y la sonda negra en el otro cable de la resistencia.
- La sonda roja debe conectarse a la parte de donde proviene la energía.
- Además, no olvide asegurarse de que las sondas estén conectadas a los puertos correctos.
Midiendo la corriente
Para medir la corriente, es necesario recordar que los componentes conectados en serie comparten una corriente. Entonces necesitas conectar tu multímetro en serie con tu circuito.
CONSEJO: Para conectar el multímetro en serie, es necesario conectar la sonda roja al cable de un componente y la sonda negra al cable del siguiente componente. El multímetro actúa como un cable en su circuito. Si desconecta el multímetro, su circuito no funcionará.
Antes de medir la corriente, asegúrese de haber conectado la sonda roja al puerto correcto, en este caso µAmA. El siguiente ejemplo utiliza el mismo circuito que el ejemplo anterior. El multímetro es parte del circuito.
Medición de resistencia

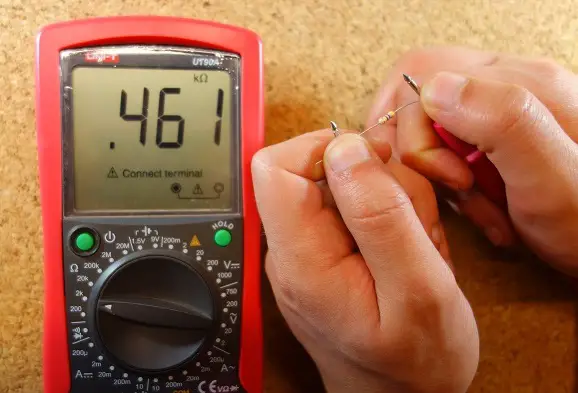

Inserte la sonda roja en el puerto derecho y gire la perilla selectora al rango de resistencia. Luego conecte las sondas a los cables de resistencia. No importa la forma en que conectes las líneas, el resultado es el mismo.
Como puedes ver, la resistencia de 470Ω solo tiene 461Ω.
Comprobar continuidad
La mayoría de los multímetros tienen una función que le permite probar la continuidad de su circuito. Esto le permite identificar fácilmente errores como cables defectuosos. También puedes utilizarlo para comprobar si dos puntos del circuito están conectados.
Para usar esta función, seleccione el modo que parece un altavoz.
¿Cómo funciona la continuidad?
Si hay muy poca resistencia entre dos puntos, menos de unos pocos ohmios, los dos puntos están conectados eléctricamente y escuchará un tono continuo.
Si el sonido no suena continuamente o no escuchas ningún sonido, significa que el dispositivo que estás probando tiene una mala conexión o no está conectado en absoluto.
ADVERTENCIA: ¡Para verificar la continuidad, debe apagar el sistema! ¡Apaga la energía!

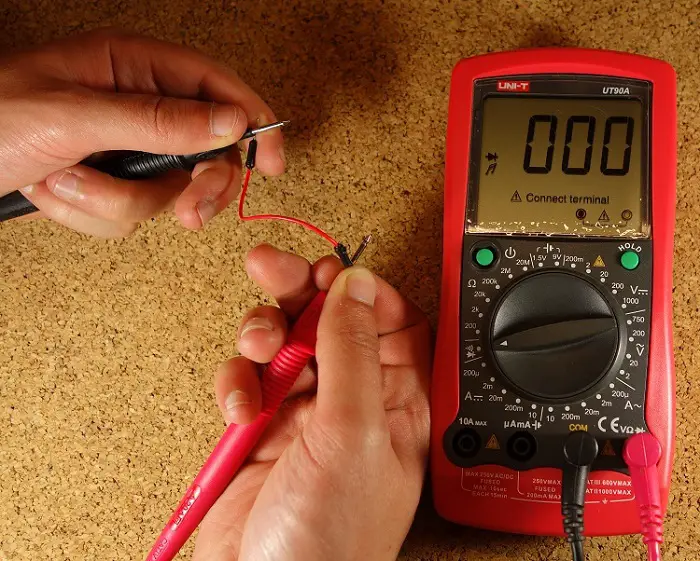

Toque las dos sondas juntas. Una vez conectados, escuchará un tono continuo.
Para probar la continuidad de un cable, todo lo que necesitas hacer es conectar cada sonda a los extremos del cable.
Envolver
Un multímetro es una herramienta imprescindible en cualquier laboratorio de electrónica. En esta guía para principiantes te hemos mostrado Cómo usar un multímetroAprendiste a medir voltaje, corriente y resistencia y a probar la continuidad.
Si está buscando un multímetro, esta publicación puede resultarle útil Los mejores multímetros por menos de 50 dólares.
Cómo utilizar un multímetro – Guía para principiantes
En este post, vamos a mostrarte cómo utilizar un multímetro. Este post está dirigido principalmente a principiantes que están comenzando en electrónica y no tienen idea de cómo utilizar un multímetro y cómo puede ser útil. Vamos a explorar las características más comunes de un multímetro y cómo medir corriente, voltaje, resistencia y cómo comprobar la continuidad.
¿Qué es un multímetro y por qué necesitas uno?
Un multímetro es una herramienta de medición absolutamente necesaria en electrónica. Combina tres características esenciales: un voltímetro, un ohmímetro y un amperímetro, y en algunos casos la continuidad.
Un multímetro te permite entender lo que está sucediendo en tus circuitos. Si algo en tu circuito no funciona, el multímetro te ayudará a solucionarlo. Aquí hay algunas situaciones en proyectos de electrónica en las que encontrarás útil el multímetro:
- ¿Está encendido el interruptor?
- ¿Este cable está conduciendo la electricidad o está roto?
- ¿Cuánta corriente está fluyendo a través de este LED?
- ¿Cuánta energía te queda en tus baterías?
Estas y otras preguntas pueden ser respondidas con la ayuda de un multímetro.
Selección de un multímetro
Puedes encontrar una amplia variedad de multímetros con diferentes funcionalidades y precisión. Un multímetro básico cuesta alrededor de $5 y mide los tres valores más simples pero más importantes en tu circuito: voltaje, corriente y resistencia.
Sin embargo, puedes suponer que este multímetro no durará mucho tiempo y no es muy preciso. El mejor multímetro para ti dependerá de lo que planeas hacer, si eres un principiante o un electricista profesional, y de tu presupuesto.
Si necesitas ayuda para seleccionar un multímetro, consulta nuestra publicación en Maker Advisor sobre los mejores multímetros por menos de $50.
Familiarizarse con un multímetro
Un multímetro está compuesto por cuatro secciones esenciales:
- Display: aquí es donde se muestran las mediciones
- Botón de selección: esto selecciona lo que deseas medir
- Puertos: aquí es donde se conectan las sondas
- Sondas: un multímetro viene con dos sondas. Generalmente una es roja y la otra es negra.
Nota: No hay ninguna diferencia entre las sondas rojas y negras, solo el color.
Por lo tanto, siguiendo la convención:
- La sonda negra siempre se conecta al puerto COM.
- La sonda roja se conecta a uno de los otros puertos dependiendo de lo que quieras medir.
Puertos
El puerto «COM» o «-» es donde se debe conectar la sonda negra. La sonda COM es convencionalmente negra.
El 10A se utiliza al medir grandes corrientes, superiores a 200 mA
µAmA se usa para medir corriente
VΩ te permite medir voltaje y resistencia y comprobar la continuidad
Estos puertos pueden variar dependiendo del multímetro que estés usando.
Medición de voltaje
Puedes medir voltaje DC o voltaje AC. La V con una línea recta significa voltaje DC.
La V con la línea ondulada significa voltaje AC.
Para medir voltaje:
- Ajusta el modo a V con una línea ondulada si estás midiendo voltaje AC o a la V con una línea recta si estás midiendo voltaje DC.
- Asegúrate de que la sonda roja esté conectada al puerto con una V junto a él.
- Conecta la sonda roja al lado positivo de tu componente, que es de donde proviene la corriente.
- Conecta la sonda COM al otro lado de tu componente.
- Lee el valor en el display.
Consejo: Para medir voltaje debes conectar tu multímetro en paralelo con el componente que deseas medir el voltaje. Colocar el multímetro en paralelo es colocar cada sonda a lo largo de los cables del componente que deseas medir el voltaje.
¡Conclusión!
Un multímetro es una herramienta esencial en cualquier laboratorio de electrónica. En esta Guía para Principiantes, te hemos mostrado cómo utilizar un multímetro. ¡Has aprendido a medir voltaje, corriente y resistencia, y cómo comprobar la continuidad!
Si estás buscando un multímetro, es posible que encuentres útil esta publicación sobre Los mejores multímetros por menos de $50.
