Cómo realizar un seguimiento de la alineación con el acelerómetro Arduino y ADXL345

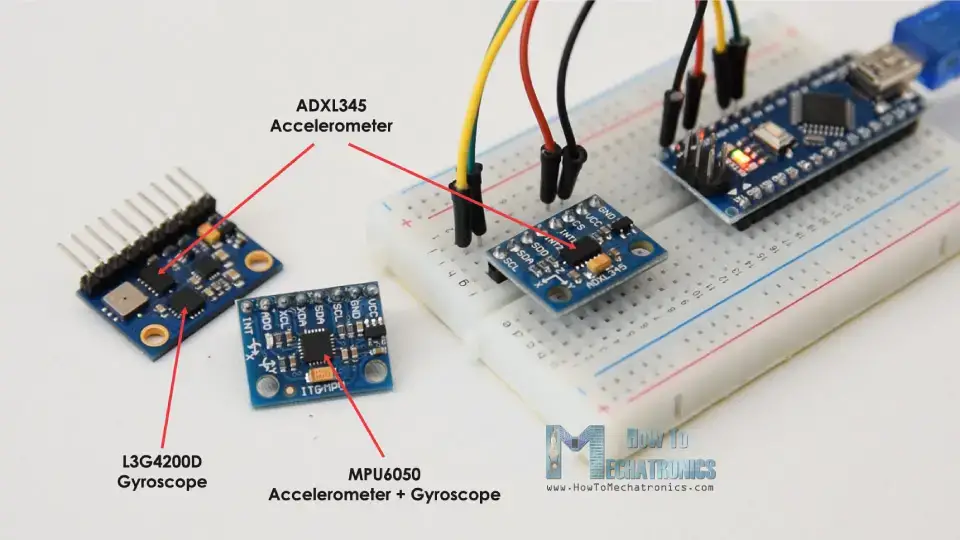

En este tutorial aprenderemos cómo medir ángulos y rastrear orientación usando Arduino y el acelerómetro ADXL345. Para obtener más detalles, puede ver el siguiente vídeo o leer el tutorial escrito a continuación.

descripción general

Primero explicaré cómo funciona el sensor y cómo leer los datos del mismo, y luego crearemos una visualización 3D de la orientación del acelerómetro utilizando el entorno de desarrollo Processing.

Así funciona el acelerómetro ADXL345

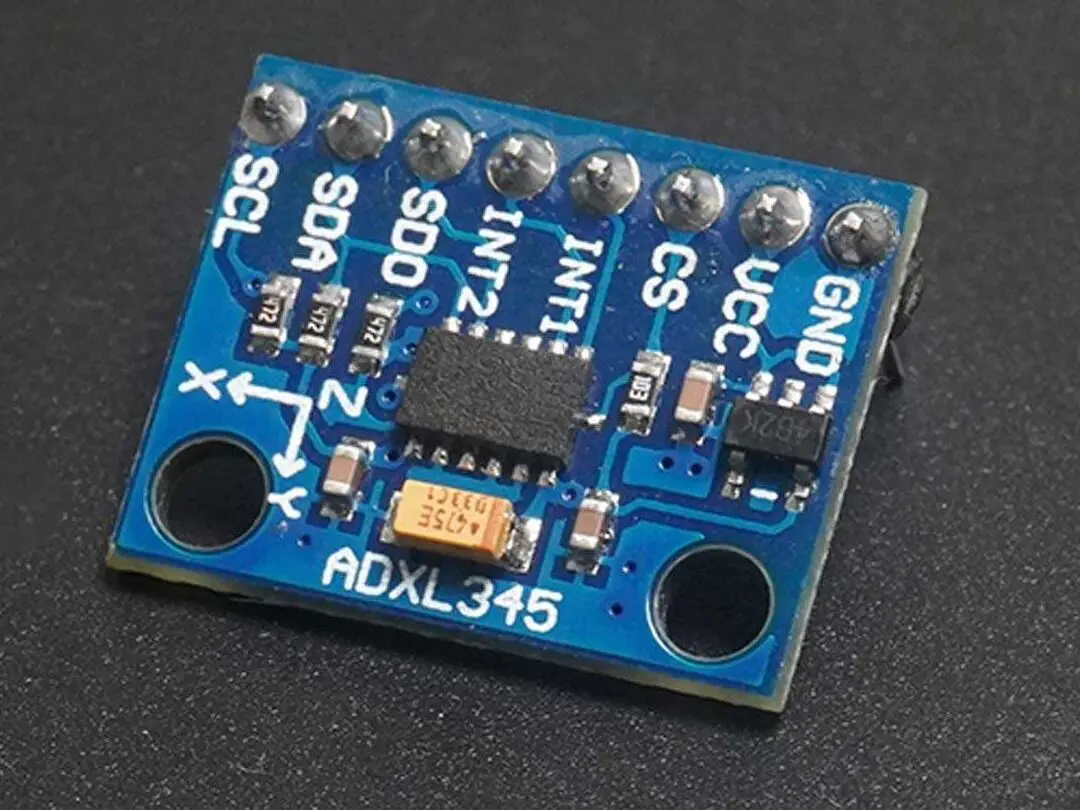

Primero, echemos un vistazo a cómo funciona el sensor ADXL345. Este es un acelerómetro de 3 ejes que puede medir fuerzas de aceleración tanto estáticas como dinámicas. La fuerza gravitacional de la Tierra es un ejemplo típico de fuerza estática, mientras que las fuerzas dinámicas pueden ser causadas por vibraciones, movimientos, etc.

La>

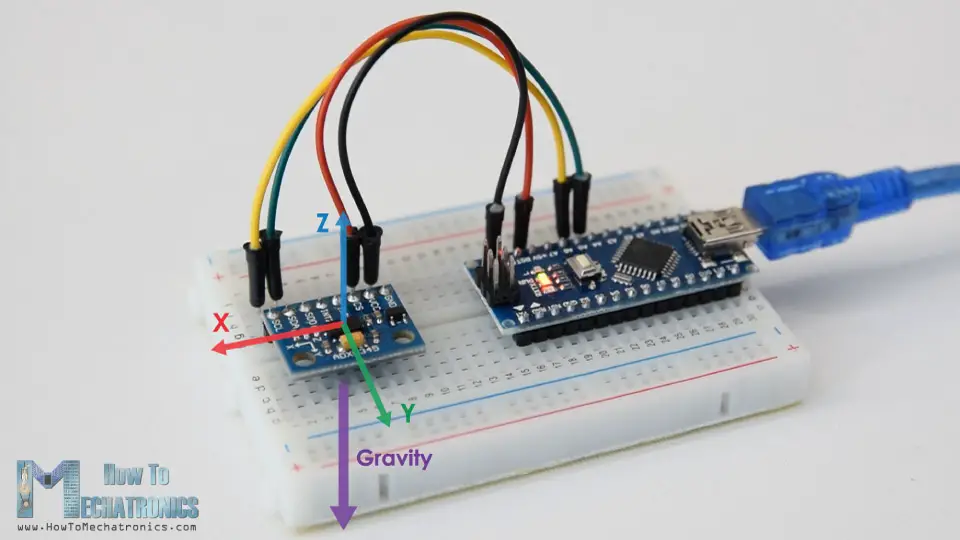

Entonces, si colocamos un acelerómetro en posición horizontal con el eje Z apuntando hacia arriba, contra la gravedad, la salida del eje Z del sensor será 1 g. Las salidas X e Y, por otro lado, son cero porque la gravedad es perpendicular a estos ejes y no los afecta en absoluto.

Si>

Usando>

Cómo leer datos del acelerómetro ADXL345 con Arduino

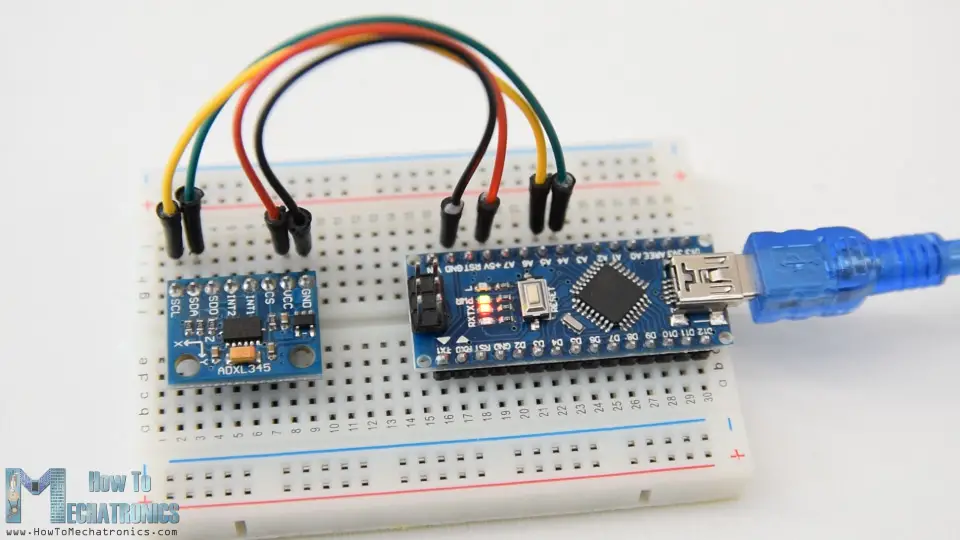

Bien, ahora veamos cómo podemos leer los datos del acelerómetro ADXL345 usando Arduino. Este sensor utiliza el protocolo I2C para comunicarse con el Arduino, por lo que sólo necesitamos dos cables para la conexión y los dos cables para la alimentación.

Puede>

• Acelerómetro ADXL345………………. Amazonas / Banggood / AliExpress
• Placa Arduino……………………………….. Amazon / Banggood / AliExpress
• Cables de puente y placa de pruebas………… Amazonas / Banggood / AliExpress

Divulgación: estos son enlaces de afiliados. Como asociado de Amazon, gano con compras que califican.

Ver también
Cómo funcionan los acelerómetros, giroscopios y magnetómetros MEMS

Acelerómetro ADXL345 Código Arduino

Aquí está el código Arduino para leer los datos del acelerómetro ADXL345.

/*
    Arduino and ADXL345 Accelerometer Tutorial
     by Dejan, https://howtomechatronics.com
*/

#include <Wire.h>  // Wire library - used for I2C communication

int ADXL345 = 0x53; // The ADXL345 sensor I2C address

float X_out, Y_out, Z_out;  // Outputs

void setup() {
  Serial.begin(9600); // Initiate serial communication for printing the results on the Serial monitor
  Wire.begin(); // Initiate the Wire library
  // Set ADXL345 in measuring mode
  Wire.beginTransmission(ADXL345); // Start communicating with the device
  Wire.write(0x2D); // Access/ talk to POWER_CTL Register - 0x2D
  // Enable measurement
  Wire.write(8); // (8dec -> 0000 1000 binary) Bit D3 High for measuring enable
  Wire.endTransmission();
  delay(10);
}

void loop() {
  // === Read acceleromter data === //
  Wire.beginTransmission(ADXL345);
  Wire.write(0x32); // Start with register 0x32 (ACCEL_XOUT_H)
  Wire.endTransmission(false);
  Wire.requestFrom(ADXL345, 6, true); // Read 6 registers total, each axis value is stored in 2 registers
  X_out = ( Wire.read()| Wire.read() << 8); // X-axis value
  X_out = X_out/256; //For a range of +-2g, we need to divide the raw values by 256, according to the datasheet
  Y_out = ( Wire.read()| Wire.read() << 8); // Y-axis value
  Y_out = Y_out/256;
  Z_out = ( Wire.read()| Wire.read() << 8); // Z-axis value
  Z_out = Z_out/256;

  Serial.print("Xa= ");
  Serial.print(X_out);
  Serial.print("   Ya= ");
  Serial.print(Y_out);
  Serial.print("   Za= ");
  Serial.println(Z_out);
}Code language: Arduino (arduino)

Descripción: Por lo tanto, primero debemos incluir la biblioteca Wire.h, que se utiliza para la comunicación I2C. Si desea obtener más información sobre cómo funciona la comunicación I2C y cómo usarla con Arduino, puede consultar mi otro tutorial detallado al respecto.

Cada dispositivo que utiliza comunicación I2C tiene una dirección I2C única. Puede encontrar esta dirección en la hoja de datos del sensor (Hoja de datos ADXL345). Entonces, después de definir la dirección y las variables para las tres salidas en la sección de configuración, primero debemos inicializar la biblioteca de cables y luego poner el acelerómetro en modo de medición. Para lograr esto, mirando la hoja de datos nuevamente podemos ver que necesitamos configurar el bit D3 del registro POWER_CTL en ALTO.

Entonces>

// Set ADXL345 in measuring mode
  Wire.beginTransmission(ADXL345); // Start communicating with the device
  Wire.write(0x2D); // Access/ talk to POWER_CTL Register - 0x2D
  // Enable measurement
  Wire.write(8); // (8dec -> 0000 1000 binary) Bit D3 High for measuring enable
  Wire.endTransmission();Code language: Arduino (arduino)

En la sección del bucle ahora leemos los datos del sensor. Los datos de cada eje se almacenan en dos bytes o registros. Podemos encontrar las direcciones de estos registros en la hoja de datos.

Para>

// === Read acceleromter data === //
  Wire.beginTransmission(ADXL345);
  Wire.write(0x32); // Start with register 0x32 (ACCEL_XOUT_H)
  Wire.endTransmission(false);
  Wire.requestFrom(ADXL345, 6, true); // Read 6 registers total, each axis value is stored in 2 registers
  X_out = ( Wire.read()| Wire.read() << 8); // X-axis value
  X_out = X_out/256; //For a range of +-2g, we need to divide the raw values by 256, according to the datasheet
  Y_out = ( Wire.read()| Wire.read() << 8); // Y-axis value
  Y_out = Y_out/256;
  Z_out = ( Wire.read()| Wire.read() << 8); // Z-axis value
  Z_out = Z_out/256;Code language: Arduino (arduino)

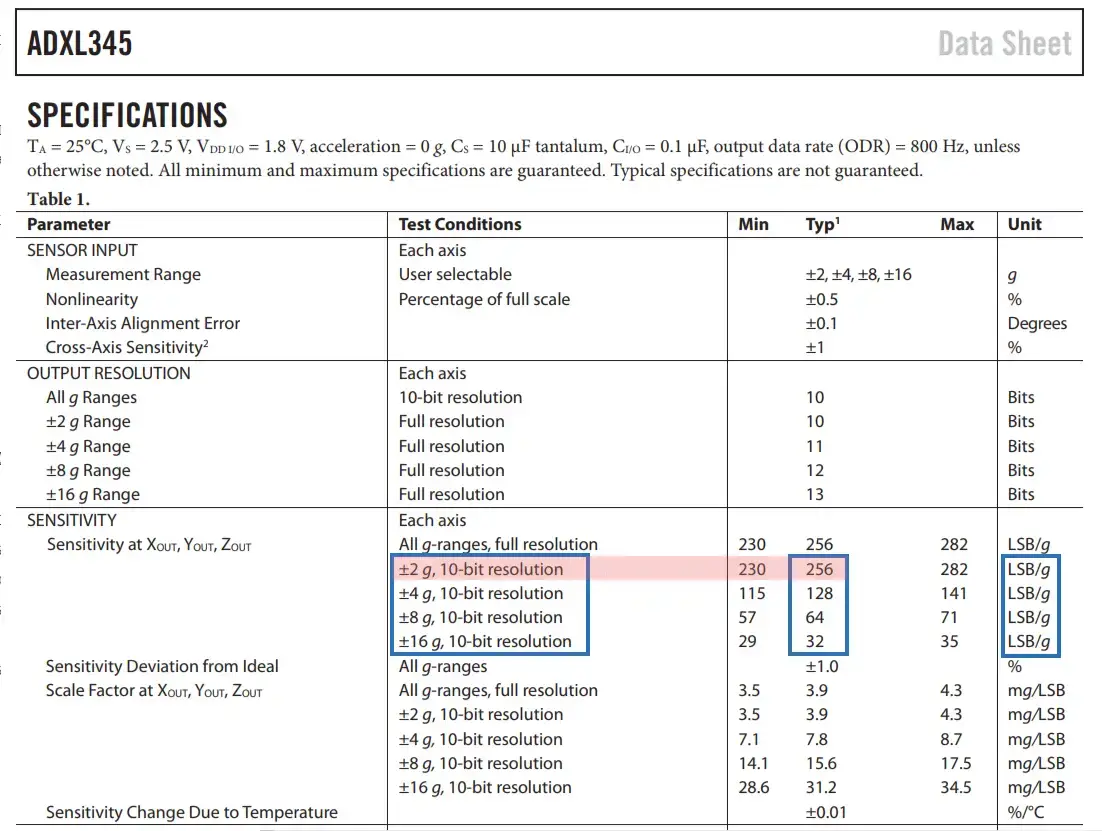

Los valores de salida del sensor dependen en realidad de la sensibilidad seleccionada, que puede variar entre +-2g y +-16g. La sensibilidad predeterminada es +-2g, por lo que debemos dividir la salida por 256 para obtener valores de -1 a +1g. Los 256 LSB/g significan que tenemos 256 cuentas por g.

Dependiendo>

Calibración del acelerómetro ADXL345

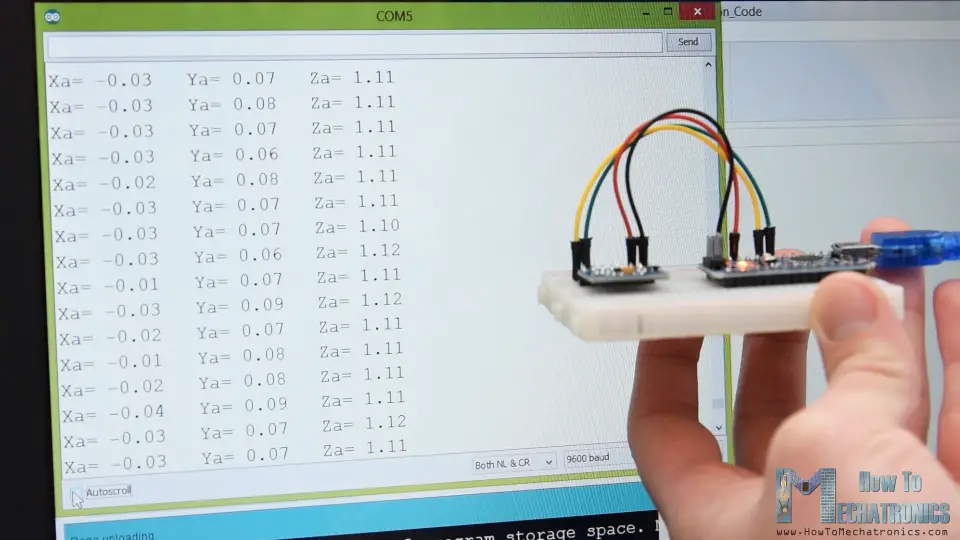

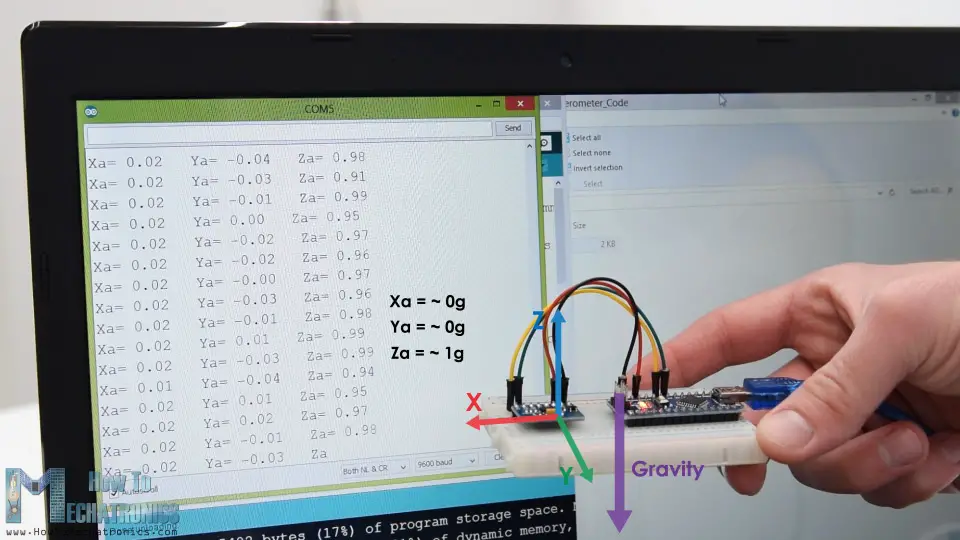

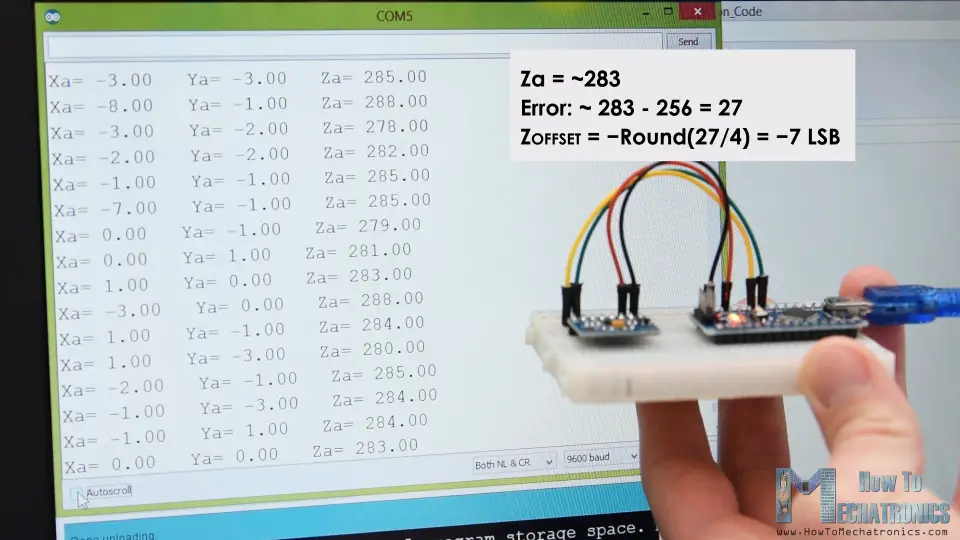

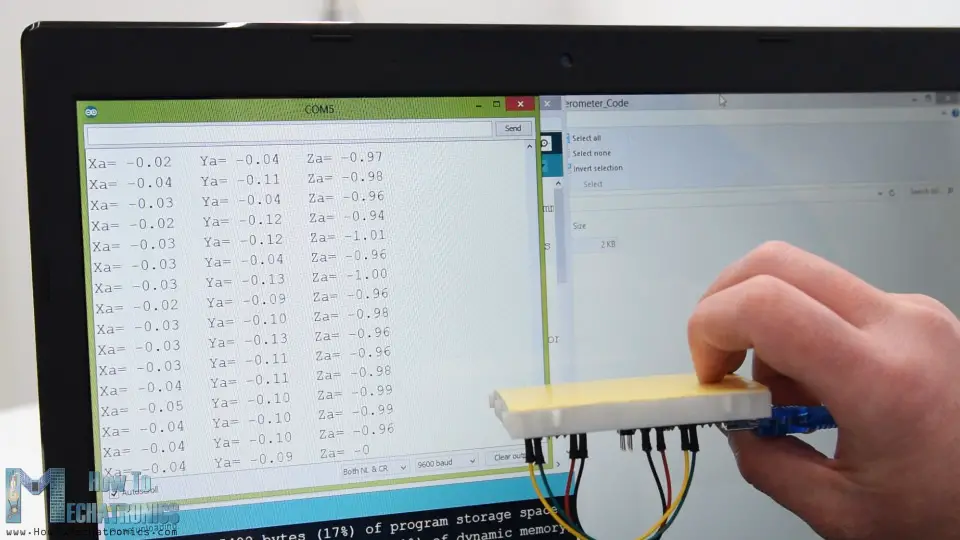

Sin embargo, una vez leídos los datos, simplemente podemos imprimirlos en el monitor serie para verificar que los valores son los esperados. En mi caso los valores que recibí no fueron exactamente como deberían ser, especialmente el eje Z que tenía un error notorio de 0.1g.

Para>

Desde>

// This code goes in the SETUP section
// Off-set Calibration
  //X-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x1E);  // X-axis offset register
  Wire.write(1);
  Wire.endTransmission();
  delay(10);
  //Y-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x1F); // Y-axis offset register
  Wire.write(-2);
  Wire.endTransmission();
  delay(10);

  //Z-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x20); // Z-axis offset register
  Wire.write(-7);
  Wire.endTransmission();
  delay(10);Code language: Arduino (arduino)

Si es necesario, debemos calibrar el otro eje usando el mismo método. Y solo una nota rápida: esta calibración no se escribe permanentemente en los registros. Necesitamos escribir estos valores en los registros cada vez que se enciende el sensor.

Una vez que hayamos terminado con la calibración, finalmente podemos calcular el balanceo y el cabeceo, o la rotación alrededor del eje X y la rotación alrededor del eje Y en grados, usando estas dos fórmulas.

// Calculate Roll and Pitch (rotation around X-axis, rotation around Y-axis)
  roll = atan(Y_out / sqrt(pow(X_out, 2) + pow(Z_out, 2))) * 180 / PI;
  pitch = atan(-1 * X_out / sqrt(pow(Y_out, 2) + pow(Z_out, 2))) * 180 / PI;Code language: Arduino (arduino)

Puedes encontrar más información sobre cómo funcionan estas fórmulas aquí Nota de aplicación de Freescale Semiconductor.

Seguimiento de orientación del acelerómetro Arduino y ADXL345: visualización 3D

Bien, ahora creemos el ejemplo de visualización 3D del acelerómetro.

Entonces>

/*
    Arduino and ADXL345 Accelerometer - 3D Visualization Example
     by Dejan, https://howtomechatronics.com
*/
#include <Wire.h>  // Wire library - used for I2C communication

int ADXL345 = 0x53; // The ADXL345 sensor I2C address

float X_out, Y_out, Z_out;  // Outputs
float roll,pitch,rollF,pitchF=0;

void setup() {
  Serial.begin(9600); // Initiate serial communication for printing the results on the Serial monitor

  Wire.begin(); // Initiate the Wire library
  // Set ADXL345 in measuring mode
  Wire.beginTransmission(ADXL345); // Start communicating with the device
  Wire.write(0x2D); // Access/ talk to POWER_CTL Register - 0x2D
  // Enable measurement
  Wire.write(8); // Bit D3 High for measuring enable (8dec -> 0000 1000 binary)
  Wire.endTransmission();
  delay(10);

  //Off-set Calibration
  //X-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x1E);
  Wire.write(1);
  Wire.endTransmission();
  delay(10);
  //Y-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x1F);
  Wire.write(-2);
  Wire.endTransmission();
  delay(10);

  //Z-axis
  Wire.beginTransmission(ADXL345);
  Wire.write(0x20);
  Wire.write(-9);
  Wire.endTransmission();
  delay(10);
}

void loop() {
  // === Read acceleromter data === //
  Wire.beginTransmission(ADXL345);
  Wire.write(0x32); // Start with register 0x32 (ACCEL_XOUT_H)
  Wire.endTransmission(false);
  Wire.requestFrom(ADXL345, 6, true); // Read 6 registers total, each axis value is stored in 2 registers
  X_out = ( Wire.read() | Wire.read() << 8); // X-axis value
  X_out = X_out / 256; //For a range of +-2g, we need to divide the raw values by 256, according to the datasheet
  Y_out = ( Wire.read() | Wire.read() << 8); // Y-axis value
  Y_out = Y_out / 256;
  Z_out = ( Wire.read() | Wire.read() << 8); // Z-axis value
  Z_out = Z_out / 256;

  // Calculate Roll and Pitch (rotation around X-axis, rotation around Y-axis)
  roll = atan(Y_out / sqrt(pow(X_out, 2) + pow(Z_out, 2))) * 180 / PI;
  pitch = atan(-1 * X_out / sqrt(pow(Y_out, 2) + pow(Z_out, 2))) * 180 / PI;

  // Low-pass filter
  rollF = 0.94 * rollF + 0.06 * roll;
  pitchF = 0.94 * pitchF + 0.06 * pitch;

  Serial.print(rollF);
  Serial.print("/");
  Serial.println(pitchF);
}Code language: Arduino (arduino)

Ahora en Entorno de desarrollo de procesamiento Necesitamos recibir estos valores y usarlos para rotar el objeto 3D que vamos a crear. Aquí está el código de procesamiento completo:

/*
    Arduino and ADXL345 Accelerometer - 3D Visualization Example
     by Dejan, https://howtomechatronics.com
*/

import processing.serial.*;
import java.awt.event.KeyEvent;
import java.io.IOException;

Serial myPort;

String data="";
float roll, pitch;

void setup() {
  size (960, 640, P3D);
  myPort = new Serial(this, "COM8", 9600); // starts the serial communication
  myPort.bufferUntil('n');
}

void draw() {
  translate(width/2, height/2, 0);
  background(33);
  textSize(22);
  text("Roll: " + int(roll) + "     Pitch: " + int(pitch), -100, 265);

  // Rotate the object
  rotateX(radians(roll));
  rotateZ(radians(-pitch));

  // 3D 0bject
  textSize(30);
  fill(0, 76, 153);
  box (386, 40, 200); // Draw box
  textSize(25);
  fill(255, 255, 255);
  text("www.HowToMechatronics.com", -183, 10, 101);

  //delay(10);
  //println("ypr:t" + angleX + "t" + angleY); // Print the values to check whether we are getting proper values
}

// Read data from the Serial Port
void serialEvent (Serial myPort) {
  // reads the data from the Serial Port up to the character '.' and puts it into the String variable "data".
  data = myPort.readStringUntil('n');

  // if you got any bytes other than the linefeed:
  if (data != null) {
    data = trim(data);
    // split the string at "/"
    String items[] = split(data, '/');
    if (items.length > 1) {

      //--- Roll,Pitch in degrees
      roll = float(items[0]);
      pitch = float(items[1]);
    }
  }
}Code language: Arduino (arduino)

Descripción: Entonces aquí necesitamos incluir la biblioteca serial, definir el puerto serial y la velocidad en baudios, que debe coincidir con la velocidad en baudios del boceto Arduino cargado. Luego leemos los datos entrantes y los insertamos en las variables de balanceo y cabeceo apropiadas. En el bucle de dibujo principal, usamos estos valores para rotar el objeto 3D. En este caso se trata de un campo simple con un color y un texto específicos.

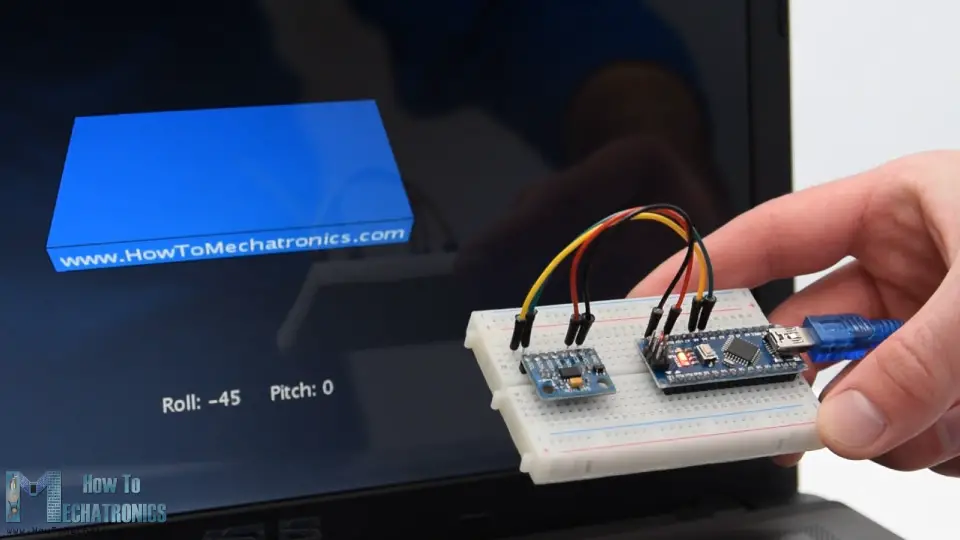

Cuando ejecutamos el boceto, aparece el objeto 3D y sigue la orientación del acelerómetro. Aquí podemos notar que el objeto en realidad tiembla un poco, y esto se debe a que el acelerómetro detecta no solo la fuerza gravitacional, sino también pequeñas fuerzas creadas por los movimientos de nuestra mano. Para obtener un resultado más suave podemos utilizar un filtro de paso bajo simple. Aquí he implementado un filtro de este tipo en el código Arduino que toma el 94% del estado anterior y agrega el 6% del estado o ángulo actual.

// Low-pass filter
  rollF = 0.94 * rollF + 0.06 * roll;
  pitchF = 0.94 * pitchF + 0.06 * pitch;Code language: Arduino (arduino)

Con este filtro podemos ver que el objeto ahora se mueve mucho más suavemente, pero también hay un efecto secundario y es una capacidad de respuesta más lenta. También podemos notar que nos falta guiñada o rotación alrededor del eje Z. Si solo utilizamos los datos del acelerómetro de 3 ejes, no podemos calcular la guiñada.

Para lograr esto y mejorar el rendimiento general de nuestro sensor de seguimiento de orientación, necesitamos incluir un sensor adicional, un giroscopio, y fusionar sus datos con el acelerómetro.

Entonces>

Ver también
Tutorial de acelerómetro y giroscopio Arduino y MPU6050

Espero que hayas disfrutado este tutorial y hayas aprendido algo nuevo. No dudes en hacer tus preguntas en la sección de comentarios a continuación y no olvides echar un vistazo a mi colección de proyectos Arduino.
