Arduino – sensor ultrasónico con LED y zumbador

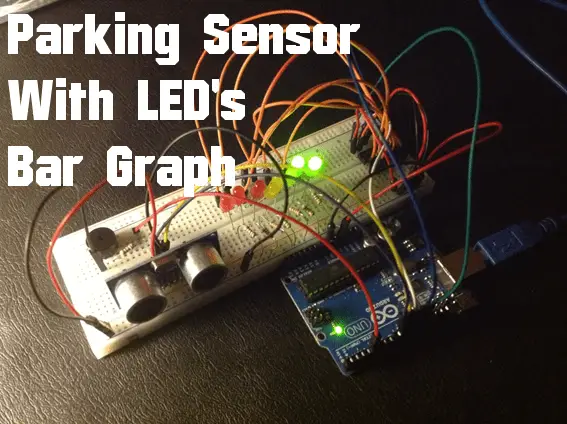

Básicamente tenemos un sensor ultrasónico que mide la distancia y la gráfica de barras del LED se ilumina según nuestra distancia del sensor y cuando nos acercamos el timbre suena de diferente forma. ¡Este circuito puede funcionar como sensor de estacionamiento! Es fácil y barato.

Piezas requeridas

• Arduino UNO – leer Los mejores kits de inicio de Arduino
• 1x registro de desplazamiento 74HC595 de 8 bits
• 1x placa de pruebas
• 8x LED (por ejemplo: 3x rojo, 3x amarillo, 2x verde)
• 9x resistencias de 220 ohmios
• 1x timbre
• 1x sensor ultrasónico (por ejemplo: HC-SR04)
• Cables de puente

Puedes utilizar los enlaces anteriores o ir directamente MakerAdvisor.com/tools ¡Para encontrar todas las piezas para tus proyectos al mejor precio!

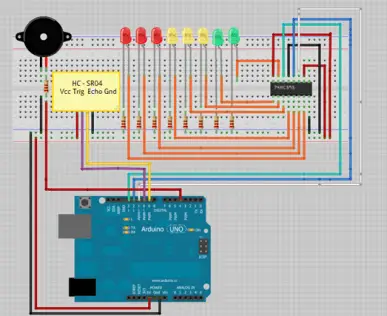

Esquema

Sube el código a continuación

/*
 * created by Rui Santos, https://randomnerdtutorials.com
 * Ultrasonic Sensor with LED's bar graph and buzzer
*/
int tonePin = 4;    //Tone - Red Jumper
int trigPin = 9;    //Trig - violet Jumper
int echoPin = 10;   //Echo - yellow Jumper
int clockPin = 11;  //IC Pin 11 - white Jumper
int latchPin = 12;  //IC Pin 12 - Blue Jumper
int dataPin = 13;   //IC Pin 14 - Green Jumper

byte possible_patterns[9] = {
B00000000,
B00000001,
B00000011,
B00000111,
B00001111,
B00011111,
B00111111,
B01111111,
B11111111,
};
int proximity=0;
int duration;
int distance;

void setup() {
  //Serial Port
  Serial.begin (9600);

  pinMode(trigPin, OUTPUT);
  pinMode(echoPin, INPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(latchPin, OUTPUT);
  pinMode(dataPin, OUTPUT);
  pinMode(tonePin, OUTPUT);
}

void loop() {
  digitalWrite(latchPin, LOW);
  digitalWrite(trigPin, HIGH);
  delayMicroseconds(1000);
  digitalWrite(trigPin, LOW);
  duration = pulseIn(echoPin, HIGH);
  distance = (duration/2) / 29.1;

  /*if (distance >= 45 || distance <= 0){
    Serial.println("Out of range");
  }
  else {
    Serial.print(distance);
    Serial.println(" cm");
  }*/

  proximity=map(distance, 0, 45, 8, 0);
  //Serial.println(proximity);

  if (proximity <= 0){
    proximity=0;
  }
  else if (proximity >= 3 && proximity <= 4){
    tone(tonePin, 200000, 200);
  }
  else if (proximity >= 5 && proximity <= 6){
     tone(tonePin,5000, 200);
  }
  else if (proximity >= 7 && proximity <= 8){
    tone(tonePin, 1000, 200);
  }
  shiftOut(dataPin, clockPin, MSBFIRST, possible_patterns[proximity]);
  digitalWrite(latchPin, HIGH);


  delay(600);
  noTone(tonePin);
}

Ver código sin formato

Mira el vídeo de demostración
